貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定。
京瓷晶振規格 |
單位 |
晶振頻率范圍 |
石英晶振基本條件 |
標準頻率 |
f_nom |
12000-54000KHZ |
標準頻率 |
儲存溫度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作溫度 |
T_use |
-40°C ~ +85°C |
標準溫度 |
激勵功率 |
DL |
200μW Max. |
推薦:1μW ~ 100μW |
頻率公差 |
f_— l |
±50 × 10-6(標準), |
+25°C 對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
7pF ~ ∞ |
超出標準說明,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
頻率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
DIP 產品
已變形的石英晶振引腳不能插入板孔中。請勿施加過大壓力,以免引腳變形。
SOJ 產品和SOP 產品
請勿施加過大壓力,以免石英晶振引腳變形。已變形的石英晶振引腳焊接時會造成浮起。尤其是SOP產品需要更加小心處理。
1.超聲波清洗
(1)使用AT-切割晶體和表面濾波器波(SAW)/聲表面諧振器的產品,可以通過超聲波進行清洗。但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞。確保已事先檢查系統的適用性。
(2)使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因?yàn)榫д窨赡苁艿狡茐摹?
(3)請勿清洗開啟式晶振產品
(4)對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等。
(5)焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
京瓷晶振,貼片晶振,CX3225SB晶振京瓷晶振的CSR活動基于以"作為人何謂正確"為判斷基準的"京瓷哲學"。希望通過實踐京瓷哲學,解決CSR課題,并構建與利益相關者相互信賴的關系,實現集團的可持續發展,3.2*2.5MM無源貼片晶振同時為社會的健全發展做出貢獻。
京瓷晶振將“防止全球變暖、節能性”、“資源循環性”、“環保、產品安全性”這3個主題視為最重要的課題,在產品開發階段就明確地設定了相應的環保理念。
京瓷晶振集團希望銷售的所有3225mm貼片晶振產品都能為地球環保做貢獻,因此致力于開發環境友好型產品。為進行環境友好型產品的設計,京瓷晶振明確了“環境友好理念”。將對于防止全球變暖、節能、節省資源、削減有害物質做出積極貢獻的產品定為“環保商品”,并針對所有產品設定了以環境友好理念為基礎的評價基準。
通過這些努力,在2015年度,日本進口晶振環保商品的比例達到了99%。今后,京瓷晶振集團將繼續開展相關活動,為提供更多環境友好型產品而努力。

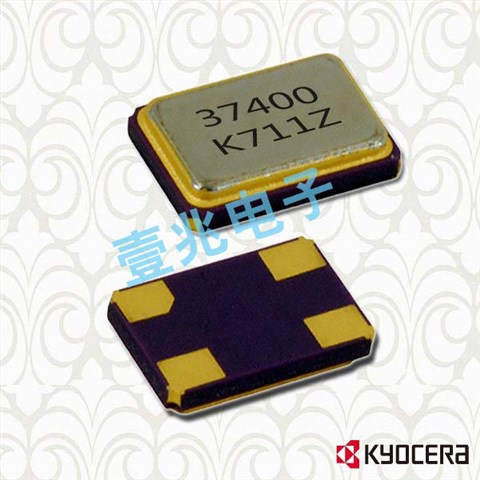

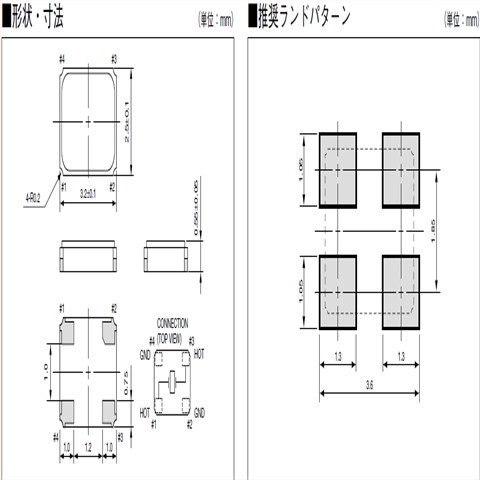

京瓷晶振,貼片晶振,CX3225SB晶振
