PCBA線路板用到臺灣晶振7M24000020 3225 18PF 10PP -40+85 TXC

晶體的等效電路但在這種“芯片微縮”工藝中,安裝芯片的封裝本身并未發生變化.芯片焊盤與封裝引腳之間的距離變得更長.當焊盤和引腳之間的印制線在電氣意義上變得“更長”時,它會影響負載的阻抗和電阻(ESR),而減小芯片中電子速度加快會影響電感.MCU的封裝越大,它受芯片微縮影響的可能性就越大.

晶體的行為類似于RLC電路,這里不進行具體計算,但芯片微縮工藝后的這些R、L、C參數會影響電容器和/或電阻器的值,這些電容器和/或電阻器是在芯片微縮前的初始設計階段進行選擇和測試.這種現象與設計過程中晶體沒有啟動的情況相似.然而,當您想檢查發生了什么事,用示波器探頭接觸引腳時,晶體突然開始振蕩.探頭增加了晶體啟動所缺少的少許電容.

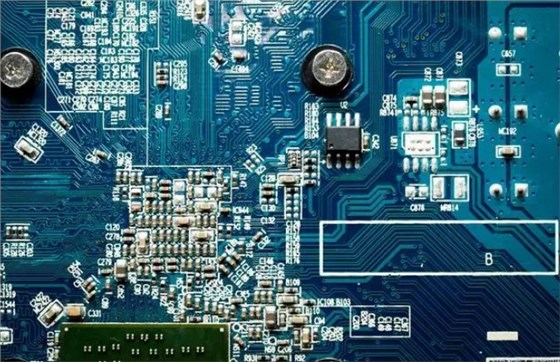

PCBA的基本概念和構成

PCBA指的是將電子元件（如電容、電阻、芯片等）焊接到印刷電路板上,形成一個完整的電路板系統的工藝過程.PCBA包含了多個重要的組成部分,其中最核心的是印刷電路板（PrintedCircuitBoard,簡稱PCB）PCBA線路板晶振,7M24000020臺灣晶振, 3225 18PF 10PP TXC晶振

如何解決呢？實際上,當問題已經發生時,基本上就很難挽回了,但首要的是必須意識到該問題.此外,消防員常說,“滅火的最快方法是防止火災發生.”因此,如果系統總成本可以再增加20-40美分,建議使用簡單的晶體振蕩器,而不要使用石英晶體本身.晶體振蕩器是一種完全集成的解決方案.振蕩器制造商會讓石英諧振器與振蕩器電路匹配,這樣DD設計人員就不用考慮匹配問題.

另外,晶體振蕩器還有許多其他優點,例如運行穩健、對EMI和振動的敏感性較低、保證啟動等.另一種解決辦法是維護.當對元器件進行任何更改時,包括芯片微縮,絕大多數可靠的供應商會發出產品變更通知(PCN).有些甚至會在零件編號后面添加后綴,以區分芯片有變化的元器件.因此,應當檢查PCN,如果涉及芯片微縮,設計人員可以使用舊設計的電路板和芯片縮小的全新MCU,在有空的時候提前再次測試運行是否正常.如果檢測到問題,可以修改產品以防止批量生產的最后關頭出現意外問題,特別是當生產是由合同制造商在其他國家或地方進行時.

PCBA線路板晶振,7M24000020臺灣晶振, 3225 18PF 10PP TXC晶振

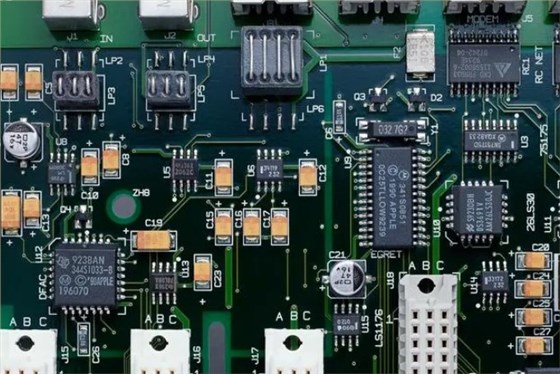

PCB是一種由絕緣材料制成的板狀基材,上面經過特殊的工藝形成了導線、元件安裝位置等電路圖案.PCB的設計和制作是PCBA的基礎,合理的布局和精確的制作決定了PCBA的性能和可靠性.

PCBA線路板晶振,7M24000020臺灣晶振, 3225 18PF 10PP TXC晶振
