在接受信號時，經常會因為有著額外的損耗導致信號完整度不高，所以在鏈接低壓通信數據信號的時候需要鏈接設備而不會導致信號劣化。必須正確終止發送和接收設備，以確保發送的數據在接收器中沒有損壞。當與LVPECL（低壓正發射極耦合邏輯）差分晶振一起使用時，XilinxVertex-IIPro/X系列現場可編程門陣列（FPGA）需要獨特的端接以確保信號完整性。

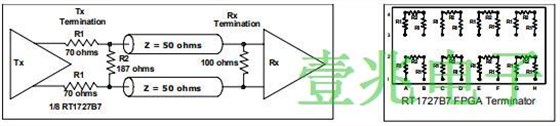

LVPECL發送器終端由每個差分對的串聯-分流器組合組成。典型的外部端接LVPECL發送器如圖1所示。選擇電阻值以保持標準±350mV信號擺幅。

每個LVPECL數據總線信號對都需要內部或外部端接。對于需要外部端接的FPGA產品系列，ClearONEBGA端接器為電路板布局提供了簡單的解決方案。ClearONEBGA端接器提供必要的性能，以確保數據總線保持信號完整性。XilinxVirtex-IIPro或Virtex-IIProXFPGA是需要外部端接的器件示例。

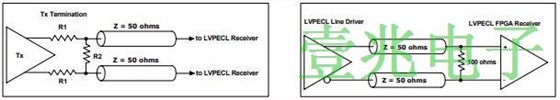

Virtex-IIPro或Virtex-IIProXLVPECL發送器將50Ω傳輸線驅動至2.5VLVPECL接收器，需要典型的電阻值，如圖2所示。該圖說明了在2.5V之后連接Xilinx差分晶體振蕩器接收器的推薦終端技術差分標準，在接收器輸入之間放置一個100Ω端接。

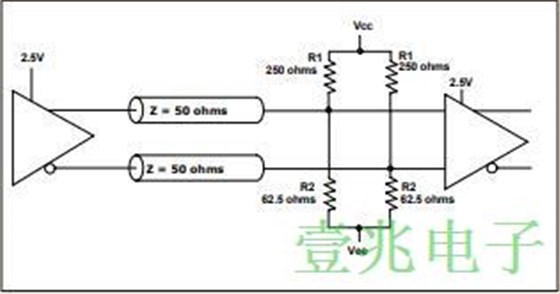

用于終止LVPECL傳輸線的通常優選的技術是戴維寧等效電路解決方案。典型應用要求數據總線通過電阻端接至VCC和VEE，如圖3所示。

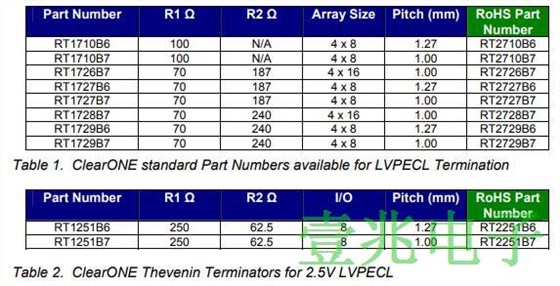

表1和表2列出了可用于XilinxVertex-IIPro/X系列FPGA的發送器/接收器2.5VLVPECL電阻終端的CTSClearONE部件號。可以為FPGA開發定制版本的ClearONE端接器，需要獨特的發送器或接收器端接以保持信號完整性。

CTSClearONE系列BGA端接器為使用XilinxVertex-IIPro/X系列FPGA的LVPECL發送器/接收器電路板提供高效的電路板布局解決方案。ClearONE端接器提供最低的寄生I/O電容和電感解決方案?？筛鶕?jù)要求提供定制電阻值和公差。
