產品簡介

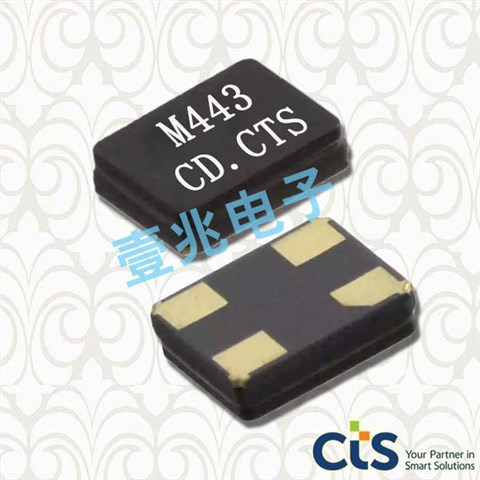

3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

產品詳情

CTS晶振,貼片晶振,443晶振,1999，CTS收購了摩托羅拉的組件產品部門（CPD）。更名為CTS的無線組件，這一收購將CTS在新興的手機和基站市場前沿通過陶瓷過濾器的制造，雙工器和其他通信組件。此外，90年代后期與美國動力公司（DCA）的合并，增強了CTS作為電子元件的主要生產商的地位。CTS繼續提供創新的解決方案，利用金屬陶瓷技術為國內汽車制造商提供可靠的引擎蓋位置傳感器。

3225mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的表貼式晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.

貼片晶振晶片邊緣處理技術：3225晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

CTS晶振規格參數	443晶振
頻率范圍	12~50MHZ
頻率穩定度公差	±10,20,30ppm
工作溫度范圍	-0 °C ~ +85°C
頻率溫度公差	±10,,20,30,50ppm
負載電容	3,5pF
激勵功率	50μW typ
老化@ + 25°C	±3 ppm/yr
絕緣電阻(@直流100 v)	500 Ohms@ DC 100V
儲存溫度范圍	-40°C ~ +85°C

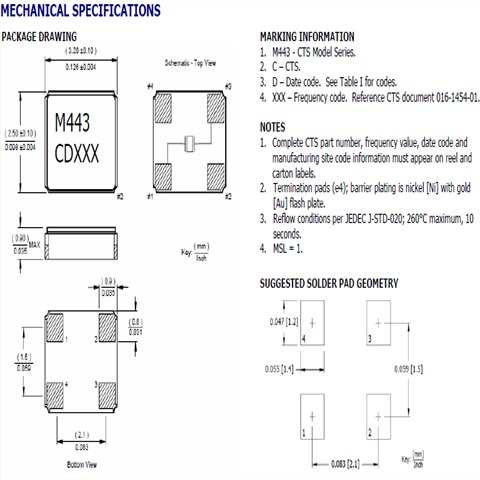

443 3225

不建議從中間電位和/或極快速通電,否則會導致進口無源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.CTS晶振,貼片晶振,443晶振

撞擊:雖然貼片諧振器產品在設計階段已經考慮到其耐撞擊性,但如果掉到地板上或者受到過度的撞擊,以防萬一還是要檢查特性后再使用.

關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英SMD晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.
