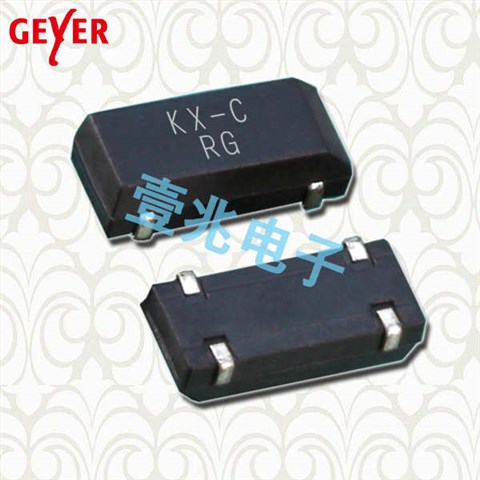

GEYER晶振,貼片晶振,KX-C晶振

產品簡介

普通貼片石英晶振外觀使用陶瓷材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用陶瓷封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

產品詳情

GEYER晶振,貼片晶振,KX-C晶振,GEYER ELECTRONIC成立于1964年,總部位于慕尼黑/德國.幾十年來，GEYER ELECTRONIC一直是頻率產品，石英晶體，振蕩器和陶瓷諧振器的領先制造商之一。另外，我們還生產品牌電池，蓄電池（可充電電池）和負載技術。最高的質量，創造力和安全性是我們創新解決方案的特點。

普通石英晶振,外觀完全使用陶瓷材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的晶體諧振器,焊接方面支持表面貼裝,外觀采用陶瓷封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.具體解決的辦法是使用高速倒邊方式，

通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使表貼式晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動不穩定。

GEYER晶振規格參數	KX-C晶振
頻率范圍	3.5~24MHZ
頻率穩定度公差	±50ppm
工作溫度范圍	-20°C ~ +105°C
頻率溫度公差	±50,100,120ppm
負載電容	12~20pF
激勵功率	100μW typ
老化@ + 25°C	±5ppm/yr
絕緣電阻(@直流100 v)	500 Ohms@ DC 100V
儲存溫度范圍	-40°C ~ +85°C

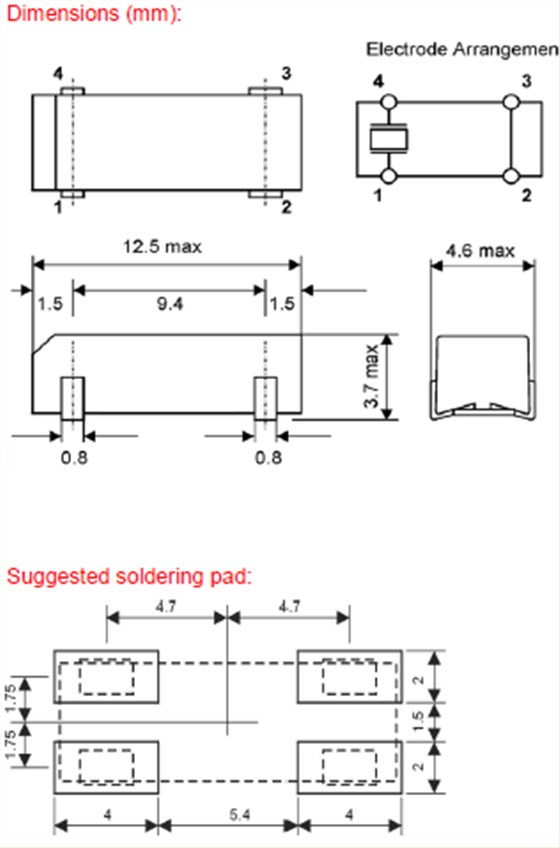

KX-C 12.5_4.6mm

自動安裝時的沖擊:自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口石英晶體.請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振未撞擊機器或其他電路板等.GEYER晶振,貼片晶振,KX-C晶振

每個封裝類型的注意事項,(1)陶瓷包裝產品與SON產品:在焊接金屬面晶振產品和SON產品 (MC-146,RTC-****NB,RX-****NB) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂(開裂).尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法.

陶瓷包裝產品:(2)陶瓷封裝產品:在一個不同擴張系數電路板(環氧玻璃)上焊接進口諧振器產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.

質量是GEYER ELECTRONIC成功案例的基礎。作為提供陶瓷面晶振產品領域的國際活躍專家，我們深知全面客戶服務的意義和以客戶需求為中心的物流設計。通過集中我們?cè)趤喼薰S的主要生產，德國的高端生產以及專業和高性能的開發和服務團隊，我們是可靠的合作伙伴。另外，根據DIN ISO 9001：2008，GEYER ELECTRONIC當然也獲得了認證。GEYER晶振,貼片晶振,KX-C晶振

GEYER作為電池和頻率的大體積貼片晶振產品生產經驗豐富的國際運營專家，我們自然了解對客戶至關重要的一切：從最初的咨詢到生產和交付的一流質量。高素質的開發和服務團隊以及德國的高端生產確保我們?cè)谌魏螘r(shí)候都能完全滿足這一要求。因此，我們公司通過了DIN ISO 9001：2008認證，這幾乎是不言而喻的

GEYER晶振，作為全球企業可持續的社會的實現，集團一體推進地球環境保全活動。推進了環境考慮的產品和服務的陶瓷面石英晶體諧振器產品和服務。為了提供社會，努力維護地球環境。遵守環境相關的法令、條例、限制、協定及其他要求事項，環境負荷的降低和污染的防止努力。
