臺灣安碁晶振,CXAF-221石英晶振,2520晶振諧振器

頻率：12.000MHZ-54.000MHZ

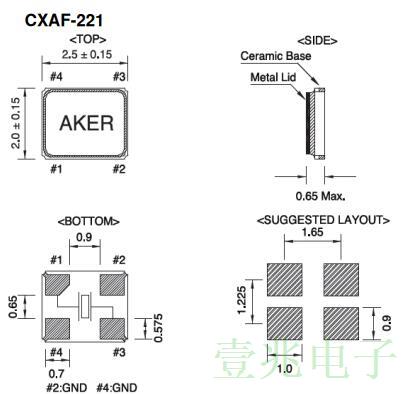

尺寸：2.5mm x 2.0mm

臺灣安碁晶振產品"CXAF-221"技術方面，除了不斷提升,有源晶振,壓控振蕩器,貼片晶振的精密度及穩定性之外，我們更專注開發高溫度耐受性的產品、特殊應用領域的規格，并朝小型化開發設計，以滿足終端產品的發展趨勢.臺灣安碁晶振歷經近多年的經營，在追求技術及銷售之余，我們深圳進口晶振代理商更竭力于環境的保護，投入綠色化產品及材料的開發，秉持取之于社會，用之于社會的理念，推動環保、節能及社會回饋等生活概念，期盼帶動我們企業的同仁、供貨商伙伴及客戶群參與并發起社會活動，共同創造美好、健康的未來.臺灣安碁晶振,CXAF-221貼片晶振,2520無源晶振

訂購熱線：0755-27876236

被銀機內部使用的標準頻率為 5.000(或 6.000) MHz,被銀后晶片上銀子的厚度=(1670*n* /fo-1670*n/f1)*1000000,厚度單位: 全自動臺灣石英晶振晶片清洗技術：采用高壓噴淋清洗，兆聲振動的原理，一個全自動、清洗過程由PLC控制，由傳輸裝置、噴淋清洗段、噴淋漂洗段、風力吹水段等，操作自動化程度高，除上下工件需要人工外，其余全部由設備自動完成.根據需要，對速度，溫度，時間等參數進行調整，使之"CXAF-221"最大限度的滿足工藝需要.能最大限度除去晶片污染物，并防止人工污染.

2520貼片晶振,1、石英晶振貼片晶振生產工序主要有晶片清洗、被銀、上架電膠、微調、封焊、撿漏、印字、老化、測試 2、石英晶振晶片清洗：清除石英晶振晶片表面的污物、油物，以保證被銀電極.被復良好牢固.清洗間有很多化學試劑,酒精、異丙醇、硫酸、硝酸、清洗液同時還有電爐烤箱，在晶振生產過程中應注意人身安全和設備安全.3、被銀：用真空鍍膜原理在潔凈的石英晶振"CXAF-221"晶片上蒸鍍薄銀層，形成引出電極，并使其頻率達到一定范圍 .采用蒸鍍微調：被銀片頻率應滿足 f 0 +(50 至 1000ppm)的要求，采用離子微調：離子微調被銀片頻率應滿足 f 0 -(50 至 1200ppm).

臺灣安碁晶振,CXAF-221石英晶振,2520晶振諧振器

臺灣安碁AKER晶振規格參數	CXAF-221
頻率范圍	12.000MHZ-54.000MHZ
工作溫度范圍	-40°C to +85°C -40°C+125°C -55°C+125°C
等效串聯電阻	See ESR Table
負載電容	8pF,10pF,12pF 可訂制不同負載PF
激勵功率	10~100 μW Maximum
老化@ + 25°C	±3ppm/yr Maximum
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-55°C to +150°C

一般來說微處理器的振蕩電路由考畢茲電路顯示派生如下：鎘和CG是外部負載電容，其中已建成的芯片組.Rf為具有200KΩ 1MΩ反饋電阻.它的內置芯片一般設置.Rd為限流電阻470Ω與1KΩ.這個阻力是沒有必要的公共電路，但僅用于具有高電源電路.一個穩定的振蕩子電路需要的負電阻，其值應是晶振"CXAF-221"阻力的至少五倍.它可寫為|-R|>5的Rr.例如，為了獲得穩定的振蕩電路中，IC的負電阻的值必須小于.200Ω時的晶振電阻值是40Ω.負阻“的標準來評估一個振蕩電路的質量.在某些情況下，例如老化，熱變化，電壓變化，以及等等，電路可能不會產生振蕩的“Q”值是低的.臺灣安碁晶振,

設計指導(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體諧振器器件的PCB板上.如果您安裝在同一個PCB板上,最好使用"CXAF-221"余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.石英晶振建議遵照內部板體特性.(2) 在設計時請參考相應的推薦封裝.(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH (2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

臺灣安碁晶振,CXAF-221石英晶振,2520晶振諧振器

臺灣安碁晶振是晶振,石英晶振"CXAF-221",有源晶振,SMD壓控振蕩器頻率組件的專業制造商，目前所提供的石英晶振(Crystal)，石英晶體振蕩器(Oscillator)生產及銷售規模居全臺領先地位.引進日本精密制程、產品設計技術及講究的質量管理工法，進而累積扎實的研發能力.我們擁有廣泛的產品規格及客制化服務，應用范圍涵蓋日常消費產品 (如:網絡與通訊產品、智能家庭和個人計算機)、高階工業產品和車用電子.

臺灣安碁晶振,CXAF-221石英晶振,2520晶振諧振器

臺灣安碁晶振公司將有效率的使用自然資源和能源，以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故，保護公眾健康的同時，努力改進貼片石英晶體諧振器的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動，AKER晶振提高公眾對普遍的環境、健康和安全問題的注意.臺灣安碁晶振"CXAF-221"所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.

臺灣安碁晶振2520無源晶振綠色產品之可靠度信息1. 無鉛產品可靠度及材質成份測試報告皆符合要求 2. 零部件/副資材/材料之材質皆有ICP測試數據 3. 所有包裝材歐盟包裝及廢包廢棄物指令(PPW) 4. 無鉛產品Solderability 符合IPC-JEDEC J-STD-002規范 5. 無鉛產品Solder Heat Resistance符合J-STD-020/MIL0STD-202 規范.
