各大晶振廠家緊跟時代發展,為了更好的服務廣大用戶,相繼推出世界上最小尺寸的貼片晶振,比1012貼片晶振還要更小的體積.最適用于可穿戴智能設備,小型通信設備.接下來所要介紹的是KYOCERA開發世界上最小的CX1008SB晶振.京瓷晶振不愧為日本進口晶振品牌的領頭羊,早在2017年03月31日就發布通知研發世界上尺寸小的石英貼片晶振,去年5月份就開始提供樣品了,2018年就已經上市開始批量生產了.

京瓷晶振從1.2×1.0mm縮小到1.0×0.8mm通常會使等效串聯電阻（CI值）增加約30％,需要修改電路板.然而,通過使用自己的壓電分析技術優化設計,京瓷晶振已將該器件縮小至1.0×0.8mm,同時保持了傳統CX1210晶體單元的電氣特性.這使得CX1008SB晶振無需修改即可集成到現有電路設計中.

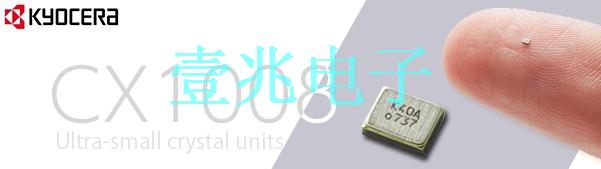

KYOCERA晶振推出的世界上最小CX1008SB晶振,1.0x0.8x0.3mm超小型,可提供頻率37.4M～80MHZ,常規負載電容6PF,7PF,9PF,12PF等,儲存溫度可達−40℃～+105℃高溫.具有高精度±10PPM,在產品中使用具有高可靠性,低功耗,高品質等優勢特點.

京瓷CX1008SB晶振利用傳統工藝和技術,當以較小尺寸生產時,晶體單元在關鍵電氣特性方面表現出更高水平的變化.然而,Kyocera石英晶振通過與大阪大學副教授山村和也共同開發的超高精度加工（等離子CVM技術）避免了這種情況,成功減小了頻率偏差.該方法使用等離子體產生的中性自由基和物體表面的化學反應,能夠控制具有高精度表面條件和厚度的石英晶體.此外,京瓷晶振專有的半導體加工技術可確保極其精確的外部尺寸,同等串聯電阻的變化極小,從而在尺寸減小時實現最佳性能.

通過這些技術,可以提高產品生產率,實現產品供給的穩定性.基于這項技術,京瓷晶振集團將加速開發新的低頻,高頻和高精度振蕩器,用于汽車電子,高級駕駛輔助系統（ADAS）技術,物聯網設備,無線網絡基站和5G移動通信等應用.
