石英晶體諧振器和振蕩器正在面臨尺寸減小的挑戰
今天的32kHz石英晶體諧振器和振蕩器正在面臨尺寸減小的挑戰,移動時間保持應用需要小尺寸,緊密的頻率穩定性和微功耗32.768k時鐘參考。之前描述的基于MEMS的振蕩器可以實現嚴格的精度,但在高頻下工作,其功率不適合移動應用。
本文介紹了一種基于32kHzMEMS的振蕩器。基于圖1所示的最新石英有源振蕩器對比表,它提供最小尺寸,1.55×0.85mm,在-40的工業溫度范圍內具有最佳頻率穩定性,100ppm(XO)和3ppm(TCXO)到85°C.XO和TCXO晶振的電源電流分別為0.9和1.0μA,電源電壓范圍為1.5至3.6V。

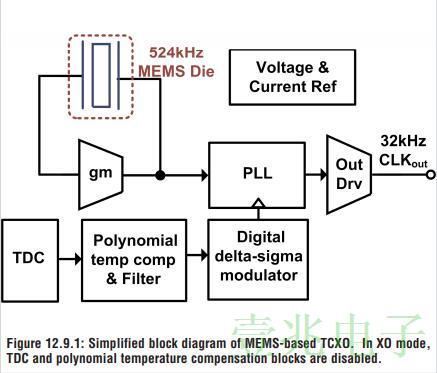

基于MEMS的振蕩器的簡化框圖如圖1所示。524kHz MEMS諧振器和維持放大器為可編程小數N分頻合成器提供頻率參考,從而產生精確的32kHz輸出。振蕩器可配置為XO或TCXO模式。在XO模式下,分數N合成器通過二階數字Delta-Sigma調制器(DSM)補償由于工藝變化引起的頻率誤差。在TCXO晶振模式下,溫度-數字轉換器(TDC)和3階多項式還可以補償溫度范圍內的頻率變化。

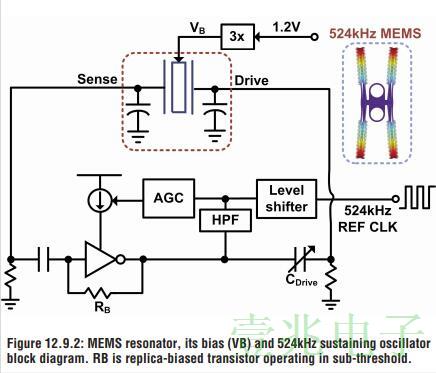

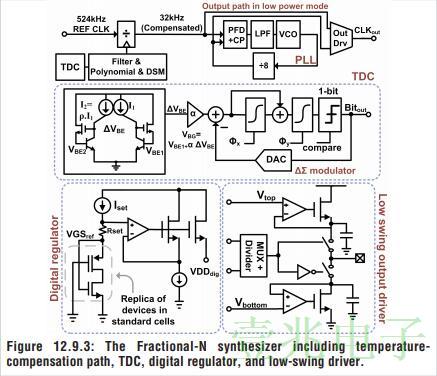

電容式轉換的524kHzMEMS諧振器,如圖2所示,具有以下電氣特性:標稱品質因數(Q)為52,000,標稱運動阻抗(Rm)為40kΩ,諧振頻率變化<100ppm-40~40+85°C。使用電荷泵(CP)對4腳金屬面諧振器進行偏置,該電荷泵使1.2V穩壓電源達到三倍。皮爾斯維持電路通過亞閾值逆變器維持振蕩。自動增益控制(AGC)可在啟動時和PVT變化時調整此逆變器的gm。調整串聯驅動電容(CDrive)以補償生產中的Rm變化.MEMS維持電路和CP的總電流消耗為240nA。圖3顯示了PLL和溫度補償路徑的框圖。通過DSM控制的預分頻器將MEMS頻率分頻至32kHz。PLL帶寬設置為1kHz,以最大限度地降低預分頻器和VCO的噪聲影響。VCO是電流控制的貼片有源振蕩器,標稱頻率為262kHz。PLL的電流消耗(包括DSM)為290nA。
在低功耗模式下,如圖3所示,PLL可以被禁用,輸出來自DSM控制的預分頻器。這引入了額外的輸出抖動,但在計數脈沖的應用中沒有壞處,例如32.768個脈沖來定義一秒。這種低功耗XO模式(LPM)可將1Hz軌到軌輸出時鐘的芯片電流降至0.6μA,無需外部負載。
圖3所示的TDC采用了基于BJT的溫度傳感元件。這產生PTAT電壓ΔVBE= VBE2-VBE1,使用兩個相同大小的BJT,其以不同的電流I2和I1偏置,比率為ρ。二階ΔΣ調制器提供數字比特流,其平均值與(α.ΔVBE)/VBG成比例,其中VBG=VBE1+α.ΔVBE。選擇α和ρ以產生與溫度無關的VBG。為了提高其準確性和魯棒性,TDC在BJT電流源中采用動態元件匹配,在第一個積分器中采用相關雙采樣,在系統級采用斬波。
