西鐵城晶振,貼片晶振,CM1610H晶振,CM1610H32768DZFT晶振
頻率:32.768KHz

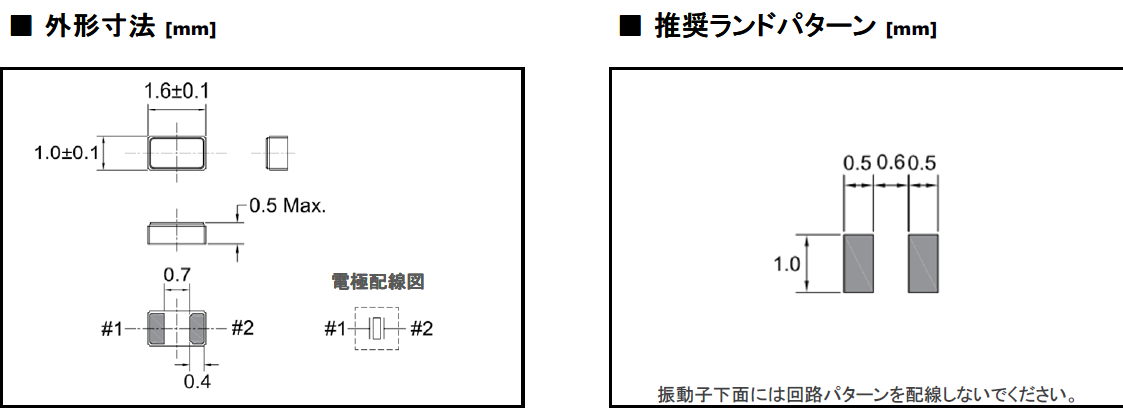

尺寸:1.6*1.0mm
石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸。對于差分晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上。保證晶振產品的溫度特性。
西鐵城晶振規格
單位
晶振頻率范圍
石英晶振基本條件
標準頻率
f_nom
32.768KHZ
標準頻率
儲存溫度
T_stg
-40°C ~ +125°C
裸存
工作溫度
T_use
-40°C ~ +85°C
標準溫度
激勵功率
DL
200μW Max.
推薦:1μW ~ 100μW
頻率公差
f_— l
±30 × 10-6 (標準),
+25°C 對于超出標準的規格說明,
頻率溫度特征
f_tem
±30 × 10-6/-20°C ~ +70°C
超出標準的規格請聯系我們.
負載電容
CL
12.5pF
超出標準說明,請聯系我們.
串聯電阻(ESR)
R1
如下表所示
-40°C — +85°C, DL = 100μW
頻率老化
f_age
±5 × 10-6 / year Max.
+25°C,第一年
西鐵城晶振編碼列表:
(±15 × 10-6 ~ ±50 × 10-6 可用)
請聯系我們以便獲取相關的信息,http://ellentracy.cn
Manufacturer Part Number原廠編碼
Manufacturer廠家
Description 參數
Series型號
Type 系列
Frequency
Frequency Stability頻率穩定度
ESR (Equivalent Series Resistance)電阻
Operating Temperature 工作溫度
Ratings
Mounting Type安裝類型
Package / Case包裝/封裝
Size / Dimension 尺寸
Height - Seated (Max)高度
CM1610H32768DZFT
Citizen Finedevice Co Ltd
CRYSTAL 32.7680KHZ 12.5PF SMD
CM1610H
kHz Crystal (Tuning Fork)
32.768kHz
-
90 kOhms
-40°C ~ 85°C
-
Surface Mount
2-SMD, No Lead
0.063" L x 0.039" W (1.60mm x 1.00mm)
0.020" (0.50mm)
CM1610H32768DZYT
Citizen Finedevice Co Ltd
CRYSTAL 32.7680KHZ 7PF SMD
CM1610H
kHz Crystal (Tuning Fork)
32.768kHz
-
90 kOhms
-40°C ~ 85°C
-
Surface Mount
2-SMD, No Lead
0.063" L x 0.039" W (1.60mm x 1.00mm)
0.020" (0.50mm)
CM1610H32768DZCT
Citizen Finedevice Co Ltd
CRYSTAL 32.7680KHZ 9PF SMD
CM1610H
kHz Crystal (Tuning Fork)
32.768kHz
-
90 kOhms
-40°C ~ 85°C
-
Surface Mount
2-SMD, No Lead
0.063" L x 0.039" W (1.60mm x 1.00mm)
0.020" (0.50mm)
CM1610H32768DZBT
Citizen Finedevice Co Ltd
CRYSTAL 32.7680KHZ 6PF SMD
CM1610H
kHz Crystal (Tuning Fork)
32.768kHz
-
90 kOhms
-40°C ~ 85°C
-
Surface Mount
2-SMD, No Lead
0.063" L x 0.039" W (1.60mm x 1.00mm)
0.020" (0.50mm)

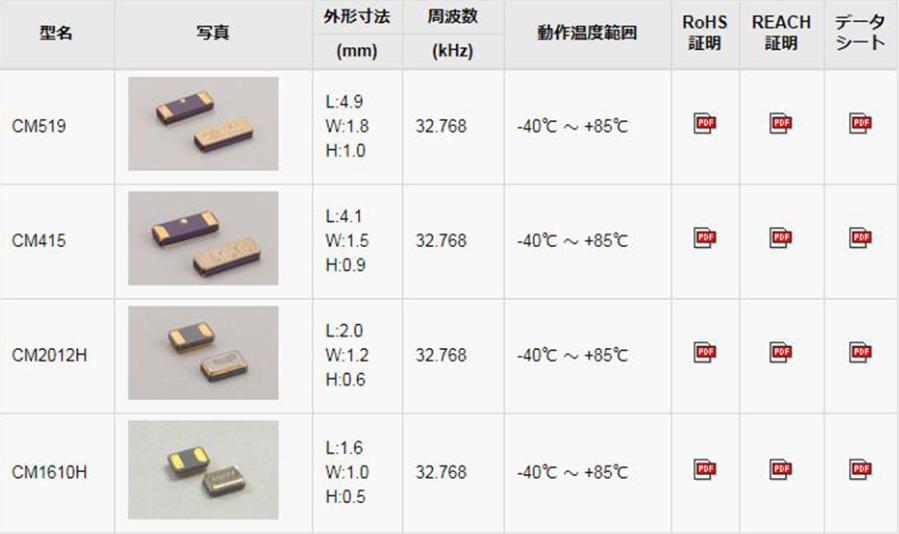

西鐵城晶振產品列表:
晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的無源晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
機械振動的影響
當石英晶體諧振器產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
西鐵城晶振,貼片晶振,CM1610H晶振
西鐵城晶振公司嚴格遵守國家有關工程建設法律、法規,不斷提高員工的質量意識和能力,履行合約、信守承諾,堅持開拓創新,不斷提升企業的施工技術素質和質量管理水平,32.768K貼片晶振以科學學嚴密的施工管理和真誠的服務讓業主高度滿意。
嚴格遵守國家職業安全健康法律、法規,培養員工的安全意識和能力,持續改進職業安全健康管理績效,預先采取安全措施,消除或降低危險,優先選用安全系數高的材料、設備及工藝,提高事故預防水平,32.768KHZ水晶振動子創造良好的工作環境,保障員工的身心健康。
西鐵城晶振公司自覺遵守有關環境法律、法規,培養員工的環保意識和能力,持續改進環保績效,優先使用環保型材料、設備及施工工藝,做到污染預防,最終創建具有環保、節能、適宜性特征的優質工程。
