西鐵城晶振,貼片晶振,CM315E晶振,CM315E32768DZCT晶振
頻率:32.768KHz

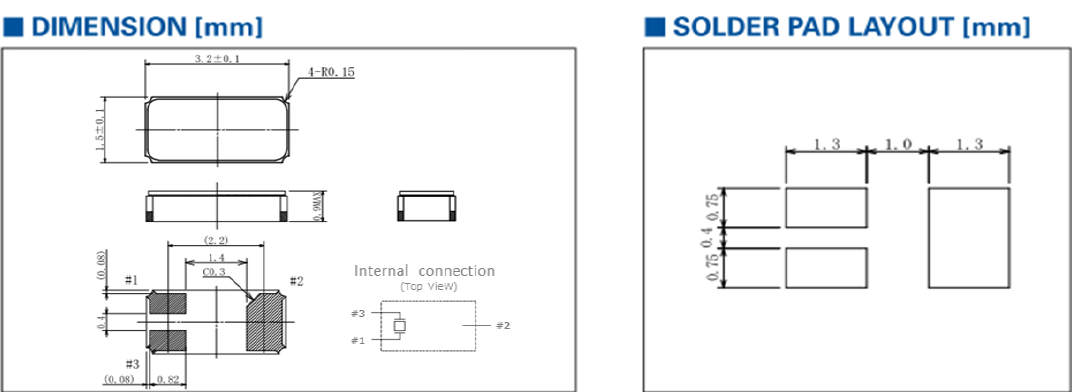

尺寸:3.2*1.5mm
日產晶振的真空封裝技術:是指日產晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生;2.使晶振組件在真空下電阻減?。?.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一
西鐵城晶振規格
單位
晶振頻率范圍
石英晶振基本條件
標準頻率
f_nom
32.768KHZ
標準頻率
儲存溫度
T_stg
-40°C ~ +125°C
裸存
工作溫度
T_use
-40°C ~ +85°C
標準溫度
激勵功率
DL
200μW Max.
推薦:1μW ~ 100μW
頻率公差
f_— l
±30 × 10-6 (標準),
+25°C 對于超出標準的規格說明,
頻率溫度特征
f_tem
±30 × 10-6/-20°C ~ +70°C
超出標準的規格請聯系我們.
負載電容
CL
12.5pF
超出標準說明,請聯系我們.
串聯電阻(ESR)
R1
如下表所示
-40°C — +85°C, DL = 100μW
頻率老化
f_age
±5 × 10-6 / year Max.
+25°C,第一年
西鐵城晶振編碼列表:
(±15 × 10-6 ~ ±50 × 10-6 可用)
請聯系我們以便獲取相關的信息,http://ellentracy.cn
Manufacturer Part Number原廠編碼
Manufacturer廠家
Description 參數
Series型號
Type 系列
Frequency
Frequency Stability頻率穩定度
ESR (Equivalent Series Resistance)電阻
Operating Temperature 工作溫度
Ratings
Mounting Type安裝類型
Package / Case包裝/封裝
Size / Dimension 尺寸
Height - Seated (Max)高度
CM315E32768DZCT
Citizen Finedevice Co Ltd
CRYSTAL 32.7680KHZ 9PF SMD
CM315E
kHz Crystal (Tuning Fork)
32.768kHz
-
70 kOhm
-40°C ~ 85°C
-
Surface Mount
3-SMD, No Lead
0.126" L x 0.059" W (3.20mm x 1.50mm)
0.035" (0.90mm)
CM315E32768DZCT
Citizen Finedevice Co Ltd
CRYSTAL 32.7680KHZ 9PF SMD
CM315E
kHz Crystal (Tuning Fork)
32.768kHz
-
70 kOhm
-40°C ~ 85°C
-
Surface Mount
3-SMD, No Lead
0.126" L x 0.059" W (3.20mm x 1.50mm)
0.035" (0.90mm)
CM315E32768DZCT
Citizen Finedevice Co Ltd
CRYSTAL 32.7680KHZ 9PF SMD
CM315E
kHz Crystal (Tuning Fork)
32.768kHz
-
70 kOhm
-40°C ~ 85°C
-
Surface Mount
3-SMD, No Lead
0.126" L x 0.059" W (3.20mm x 1.50mm)
0.035" (0.90mm)
CM315E32768DZFT
Citizen Finedevice Co Ltd
CRYSTAL 32.768KHZ 12.5PF SMD
CM315E
kHz Crystal (Tuning Fork)
32.768kHz
-
70 kOhm
-40°C ~ 85°C
-
Surface Mount
3-SMD, No Lead
0.126" L x 0.059" W (3.20mm x 1.50mm)
0.035" (0.90mm)
CM315E32768DZFT
Citizen Finedevice Co Ltd
CRYSTAL 32.768KHZ 12.5PF SMD
CM315E
kHz Crystal (Tuning Fork)
32.768kHz
-
70 kOhm
-40°C ~ 85°C
-
Surface Mount
3-SMD, No Lead
0.126" L x 0.059" W (3.20mm x 1.50mm)
0.035" (0.90mm)
CM315E32768DZFT
Citizen Finedevice Co Ltd
CRYSTAL 32.768KHZ 12.5PF SMD
CM315E
kHz Crystal (Tuning Fork)
32.768kHz
-
70 kOhm
-40°C ~ 85°C
-
Surface Mount
3-SMD, No Lead
0.126" L x 0.059" W (3.20mm x 1.50mm)
0.035" (0.90mm)
西鐵城晶振產品列表:
石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
(1)陶瓷包裝晶振與SON產品
在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂(開裂)。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
(2)陶瓷包裝石英晶振
在一個不同擴張系數電路板(環氧玻璃)上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。
(3)柱面式產品
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂(開裂),也可能導致氣密性和產品特性受到破壞。當有源晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。
西鐵城晶振,貼片晶振,CM315E晶振西鐵城晶振公司嚴格遵守國家有關工程建設法律、法規,不斷提高員工的質量意識和能力,履行合約、信守承諾,堅持開拓創新,遵守環境相關的法令、條例、限制、協定及三腳貼片型石英晶振其他要求事項,環境負荷的降低和污染的防止努力。
社會環境保全活動及生物多樣性保全活動的參加,環境関搭配等的信息積極的公開的事,與社會的交流的知識進一步加深協調3215貼片晶振進一步的協調。
西鐵城晶振公司嚴格遵守國家有關工程建設法律、法規,不斷提高員工的質量意識和能力,履行合約、信守承諾,堅持開拓創新,不斷提升企業的施工技術素質和質量管理水平,以科學學嚴密的施工管理和真誠的服務讓業主高度滿意。
西鐵城晶振有限公司.進行協同集團全球環境保全措施作為全球業務支持一個可持續發展的社會發展.嚴格遵守國家職業安全健康法律、法規,培養員工的安全意識和能力,持續改進職業安全健康管理績效,預先采取安全措施,消除或降低危險,優先選用安全系數高的材料、設備及工藝,提高事故預防水平,創造良好的工作環境,保障員工的身心健康。
