西鐵城晶振,插件晶振,CMJ206T晶振,CMJ206T32768DZFT晶振
頻率：32.768KHz

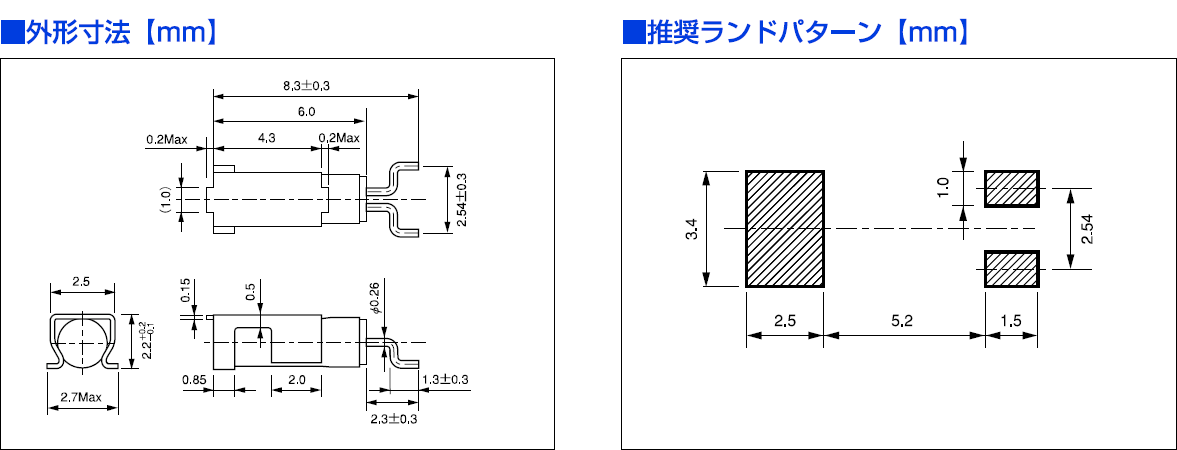

尺寸：8.3*2.7mm
石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英2520晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。
西鐵城晶振規格
單位
晶振頻率范圍
石英晶振基本條件
標準頻率
f_nom
32.768KHZ
標準頻率
儲存溫度
T_stg
-40°C ～ +125°C
裸存
工作溫度
T_use
-40°C ～ +85°C
標準溫度
激勵功率
DL
200μW Max.
推薦:1μW ～ 100μW
頻率公差
f_— l
±30 × 10-6 (標準),
+25°C 對于超出標準的規格說明,
頻率溫度特征
f_tem
±30 × 10-6/-20°C ～ +70°C
超出標準的規格請聯系我們.
負載電容
CL
12.5pF
超出標準說明,請聯系我們.
串聯電阻(ESR)
R1
如下表所示
-40°C — +85°C, DL = 100μW
頻率老化
f_age
±5 × 10-6 / year Max.
+25°C,第一年
西鐵城晶振編碼列表：
(±15 × 10-6 ～ ±50 × 10-6 可用)
請聯系我們以便獲取相關的信息,http://ellentracy.cn
Manufacturer Part Number原廠編碼
Manufacturer廠家
Description 參數
Series型號
Type 系列
Frequency
Frequency Stability頻率穩定度
ESR (Equivalent Series Resistance)電阻
Operating Temperature 工作溫度
Ratings
Mounting Type安裝類型
Package / Case包裝/封裝
Size / Dimension 尺寸
Height - Seated (Max)高度
CMJ206T32768DZFT
Citizen Finedevice Co Ltd
CRYSTAL 32.7680KHZ 12.5PF SMD
CMJ206T
kHz Crystal (Tuning Fork)
32.768kHz
-
50 kOhm
-40°C ~ 85°C
-
Surface Mount
Cylindrical Can, Radial
0.098" Dia x 0.236" L (2.50mm x 6.00mm)
0.094" (2.40mm)
CMJ206T32768DZFT
Citizen Finedevice Co Ltd
CRYSTAL 32.7680KHZ 12.5PF SMD
CMJ206T
kHz Crystal (Tuning Fork)
32.768kHz
-
50 kOhm
-40°C ~ 85°C
-
Surface Mount
Cylindrical Can, Radial
0.098" Dia x 0.236" L (2.50mm x 6.00mm)
0.094" (2.40mm)
CMJ206T32768DZFT
Citizen Finedevice Co Ltd
CRYSTAL 32.7680KHZ 12.5PF SMD
CMJ206T
kHz Crystal (Tuning Fork)
32.768kHz
-
50 kOhm
-40°C ~ 85°C
-
Surface Mount
Cylindrical Can, Radial
0.098" Dia x 0.236" L (2.50mm x 6.00mm)
0.094" (2.40mm)
CMJ206T32768DZBT
Citizen Finedevice Co Ltd
CRYSTAL 32.7680KHZ 6PF SMD
CMJ206T
kHz Crystal (Tuning Fork)
32.768kHz
-
50 kOhm
-40°C ~ 85°C
-
Surface Mount
Cylindrical Can, Radial
0.098" Dia x 0.236" L (2.50mm x 6.00mm)
0.094" (2.40mm)
CMJ206T32768DZBT
Citizen Finedevice Co Ltd
CRYSTAL 32.7680KHZ 6PF SMD
CMJ206T
kHz Crystal (Tuning Fork)
32.768kHz
-
50 kOhm
-40°C ~ 85°C
-
Surface Mount
Cylindrical Can, Radial
0.098" Dia x 0.236" L (2.50mm x 6.00mm)
0.094" (2.40mm)

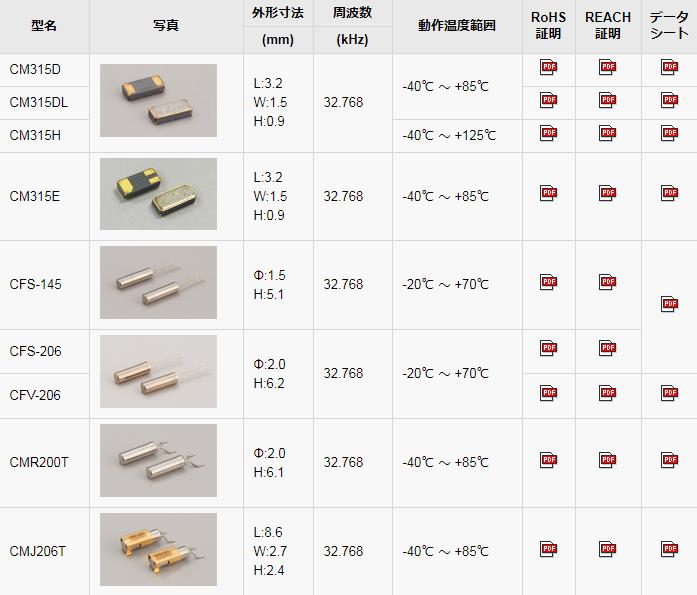

西鐵城晶振產品列表：
PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理有源晶振內外盒與卷帶。外部壓力會導致卷帶受到損壞。
西鐵城晶振,石英晶振,CMJ206T晶振
西鐵城晶振公司將有效率的使用自然資源和能源，以便從源頭減少廢物產生和排放。我們將在關注于預防環境和安全事故，保護公眾健康的同時，努力改進我們的操作。我公司將積極參與加強公眾環境、健康和安全意識的活動，彎腳晶振提高公眾對普遍的環境、健康和安全問題的注意。
西鐵城晶振所有的經營組織都將積極應用國際標準以及適用的法律法規。為促進合理有效的公共政策的制訂實施加強戰略聯系。消除事故和環境方面的偶發事件，減少廢物的產生和排放，32.768K音叉表晶有效的使用能源和各種自然資源，對緊急事件做好充分準備，以便及時做出反應。
西鐵城晶振,石英晶振,CMJ206T晶振
