西鐵城晶振,插件晶振,CMR200T晶振,CMR200T32768DZBT晶振

頻率：32.768KHz

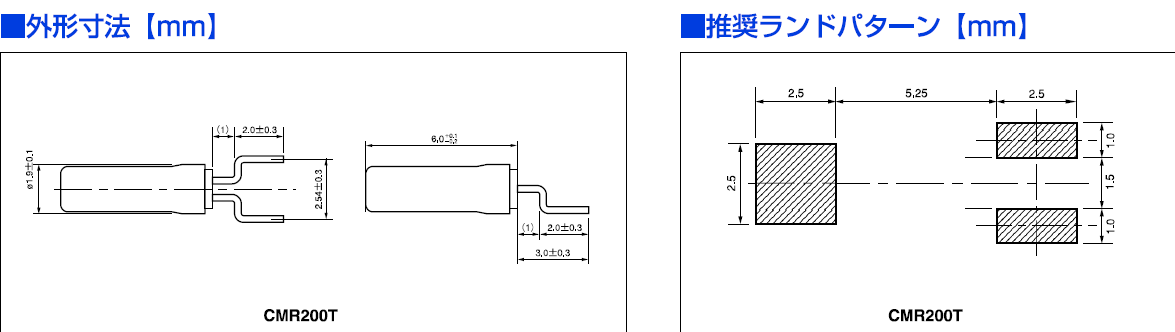

尺寸：2.0*6.0mm

插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能

訂購熱線：0755-27876236

西鐵城晶振,石英晶振,CMR200T晶振，超小型插件晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品
石英插件晶振真空退火技術：32.768K晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。

西鐵城晶振規格	單位	晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±30 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://ellentracy.cn
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	12.5pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

西鐵城晶振編碼列表：

Manufacturer Part Number原廠編碼

Manufacturer廠家

Description 參數

Series型號

Type 系列

Frequency

Frequency Stability頻率穩定度

ESR (Equivalent Series Resistance)電阻

Operating Temperature 工作溫度

Ratings

Mounting Type安裝類型

Package / Case包裝/封裝

Size / Dimension 尺寸

Height - Seated (Max)高度

CMR200T32768DZBT

Citizen Finedevice Co Ltd

CRYSTAL 32.7680KHZ 6PF SMD

CMR200T

kHz Crystal (Tuning Fork)

32.768kHz

50 kOhm

-40°C ~ 85°C

Surface Mount

Cylindrical Can, Radial

0.079" Dia x 0.236" L (2.00mm x 6.00mm)

0.079" (2.00mm)

CMR200T32768DZBT

Citizen Finedevice Co Ltd

CRYSTAL 32.7680KHZ 6PF SMD

CMR200T

kHz Crystal (Tuning Fork)

32.768kHz

50 kOhm

-40°C ~ 85°C

Surface Mount

Cylindrical Can, Radial

0.079" Dia x 0.236" L (2.00mm x 6.00mm)

0.079" (2.00mm)

CMR200T32768DZBT

Citizen Finedevice Co Ltd

CRYSTAL 32.7680KHZ 6PF SMD

CMR200T

kHz Crystal (Tuning Fork)

32.768kHz

50 kOhm

-40°C ~ 85°C

Surface Mount

Cylindrical Can, Radial

0.079" Dia x 0.236" L (2.00mm x 6.00mm)

0.079" (2.00mm)

CMR200T32768DZFT

Citizen Finedevice Co Ltd

CRYSTAL 32.7680KHZ 12.5PF SMD

CMR200T

kHz Crystal (Tuning Fork)

32.768kHz

50 kOhm

-40°C ~ 85°C

Surface Mount

Cylindrical Can, Radial

0.079" Dia x 0.236" L (2.00mm x 6.00mm)

0.079" (2.00mm)

CMR200T32768DZFT

Citizen Finedevice Co Ltd

CRYSTAL 32.7680KHZ 12.5PF SMD

CMR200T

kHz Crystal (Tuning Fork)

32.768kHz

50 kOhm

-40°C ~ 85°C

Surface Mount

Cylindrical Can, Radial

0.079" Dia x 0.236" L (2.00mm x 6.00mm)

0.079" (2.00mm)

CMR200T32768DZFT

Citizen Finedevice Co Ltd

CRYSTAL 32.7680KHZ 12.5PF SMD

CMR200T

kHz Crystal (Tuning Fork)

32.768kHz

50 kOhm

-40°C ~ 85°C

Surface Mount

Cylindrical Can, Radial

0.079" Dia x 0.236" L (2.00mm x 6.00mm)

0.079" (2.00mm)

CMR200T

西鐵城晶振產品列表：

CM315 CFS-145 CMR200T CMJ206T

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。

每個封裝類型的注意事項

(1)陶瓷包裝晶振與SON產品

在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。

(2)陶瓷包裝石英晶振

在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。

（3）柱面式產品

產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞。當有源晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。

西鐵城晶振,石英晶振,CMR200T晶振

對我們的產品進行檢驗，同時告知我們的員工顧客以及公眾，如何安全的使用，如何使用對環境影響較小，進口音叉晶振幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境。

西鐵城晶振集團減少污染物排放，對不可再生的資源進行有效利用。減少廢物的產生，對其排放的責任進行有效管理，2*6彎腳晶振有效地使用能源。通過設計工藝程序?qū)T工進行培訓保護環境以及人們的健康和安全。提供安全使用和廢置我們的產品的信息，對環境有重大健康安全和環境的運營現狀進行糾正。

西鐵城晶振,石英晶振,CMR200T晶振
