西鐵城晶振,貼片晶振,CS10晶振,CS10-32.000MABJ-UT晶振
頻率：12-50MHZ

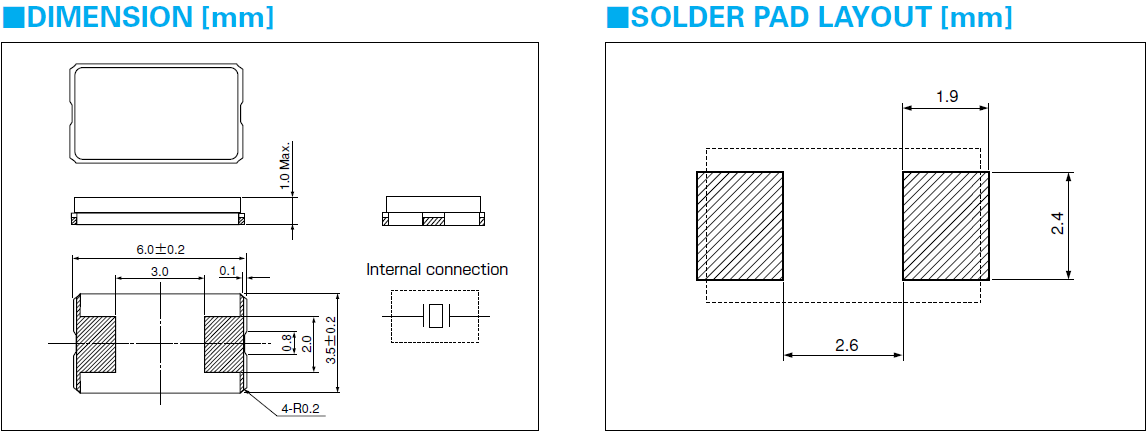

尺寸：6.0*3.5mm
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。
西鐵城晶振規格
單位
晶振頻率范圍
石英晶振基本條件
標準頻率
f_nom
12-50MHZ
標準頻率
儲存溫度
T_stg
-40°C ～ +125°C
裸存
工作溫度
T_use
-40°C ～ +85°C
標準溫度
激勵功率
DL
200μW Max.
推薦:1μW ～ 100μW
頻率公差
f_— l
±30 × 10-6 (標準),
+25°C 對于超出標準的規格說明,
頻率溫度特征
f_tem
±30 × 10-6/-20°C ～ +70°C
超出標準的規格請聯系我們.
負載電容
CL
16pF
超出標準說明,請聯系我們.
串聯電阻(ESR)
R1
如下表所示
-40°C — +85°C, DL = 100μW
頻率老化
f_age
±5 × 10-6 / year Max.
+25°C,第一年
西鐵城晶振編碼列表：
(±15 × 10-6 ～ ±50 × 10-6 可用)
請聯系我們以便獲取相關的信息,http://ellentracy.cn
Manufacturer Part Number原廠編碼
Manufacturer廠家
Description 參數
Series型號
Type 系列
Frequency
Frequency Stability頻率穩定度
ESR (Equivalent Series Resistance)電阻
Operating Temperature 工作溫度
Ratings
Mounting Type安裝類型
Package / Case包裝/封裝
Size / Dimension 尺寸
Height - Seated (Max)高度
CS10-32.000MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 32.0000MHZ 18PF SMD
CS10
MHz Crystal
32MHz
±50ppm
50 Ohm
-10°C ~ 60°C
-
Surface Mount
2-SMD, No Lead
0.236" L x 0.138" W (6.00mm x 3.50mm)
0.039" (1.00mm)
CS10-32.000MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 32.0000 MHZ 18PF SMD
CS10
MHz Crystal
32MHz
±50ppm
50 Ohm
-10°C ~ 60°C
-
Surface Mount
2-SMD, No Lead
0.236" L x 0.138" W (6.00mm x 3.50mm)
0.039" (1.00mm)
CS10-32.000MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 32.0000MHZ 18PF SMD
CS10
MHz Crystal
32MHz
±50ppm
50 Ohm
-10°C ~ 60°C
-
Surface Mount
2-SMD, No Lead
0.236" L x 0.138" W (6.00mm x 3.50mm)
0.039" (1.00mm)
CS10-12.000MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 12.0000MHZ 18PF SMD
CS10
MHz Crystal
12MHz
±50ppm
70 Ohm
-10°C ~ 60°C
-
Surface Mount
2-SMD, No Lead
0.236" L x 0.138" W (6.00mm x 3.50mm)
0.039" (1.00mm)
CS10-12.000MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 12.0000MHZ 18PF SMD
CS10
MHz Crystal
12MHz
±50ppm
70 Ohm
-10°C ~ 60°C
-
Surface Mount
2-SMD, No Lead
0.236" L x 0.138" W (6.00mm x 3.50mm)
0.039" (1.00mm)
CS10-12.000MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 12.0000MHZ 18PF SMD
CS10
MHz Crystal
12MHz
±50ppm
70 Ohm
-10°C ~ 60°C
-
Surface Mount
2-SMD, No Lead
0.236" L x 0.138" W (6.00mm x 3.50mm)
0.039" (1.00mm)

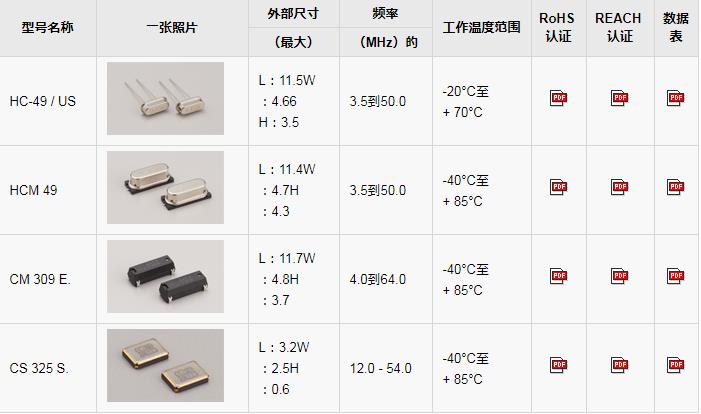

西鐵城晶振產品列表：
1.DIP 產品
已變形的石英晶振引腳不能插入板孔中。請勿施加過大壓力,以免引腳變形。
2.SOJ 產品和SOP 產品
請勿施加過大壓力,以免石英晶振引腳變形。已變形的石英晶振引腳焊接時會造成浮起。尤其是SOP產品需要更加小心處理。
3超聲波清洗
（1）使用AT-切割晶體和表面濾波器（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗。但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞。確保已事先檢查系統的適用性。
（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞。
（3）請勿清洗開啟式晶振產品
（4）對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等。
（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
西鐵城晶振,貼片晶振,CS10晶振
西鐵城石英晶振符合 ISO 9001和ISO 14001認證,西鐵城嚴格遵守質量和環保性能的需求.隨著數字網絡在全球范圍內的普及,石英晶體組件將履行更為關鍵的作用.我們將著手解決發展下一代有價值的部件的挑戰.陶瓷面二腳晶振我們?nèi)匀恢铝τ跒槲覀兊墓蓶|,企業合作伙伴,社區和員工更大的利益相關者的滿意度.通過企業管理,值得普遍尊重,我們努力實現可持續經營,豐富社會.
西鐵城晶振深入貫徹落實科學發展觀，6035貼片晶振牢固樹立安全發展理念，強化責任，狠抓落實，加強防范，堅決遏制重特大事故發生。
要毫不松懈地抓好安全環保工作，堅持把“環保優先、安全第一、質量至上、以人為本”的理念落實到生產建設全過程。
西鐵城晶振,貼片晶振,CS10晶振
