當前位置：首頁 » 日產晶振 » 西鐵城晶振 » 西鐵城晶振,貼片晶振,CS325H晶振,CS325H-44.000MEDQ-UT晶振

prevnext

西鐵城晶振,貼片晶振,CS325H晶振,CS325H-44.000MEDQ-UT晶振

頻率：12-54MHZ

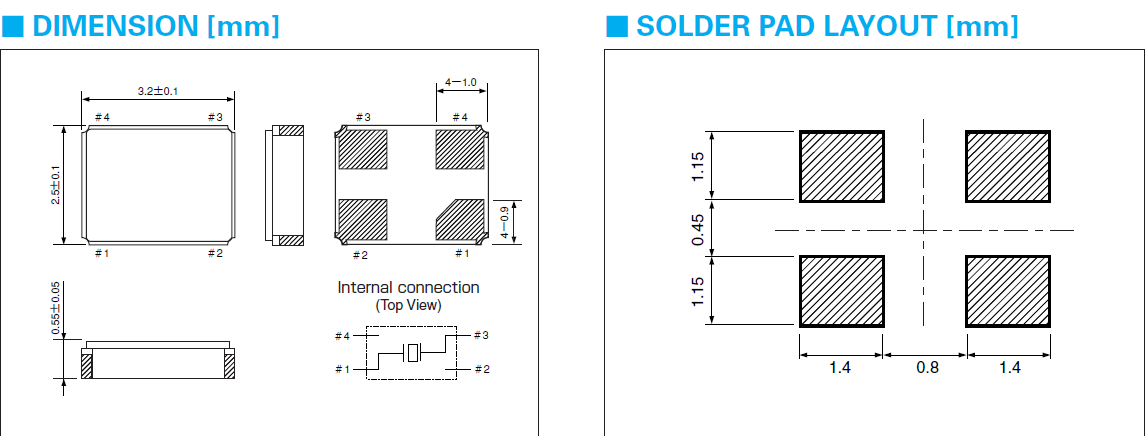

尺寸：3.2*2.5mm

貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌鲱I(lǐng)域,小型?薄型是對應陶瓷晶體諧振器（偏差大）和普通的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

訂購熱線：0755-27876236

西鐵城晶振,貼片晶振,CS325H振，小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
石英晶振的研磨技術：通過對恒溫晶振切割整形后的晶片進行研磨，使石英晶振的晶片達到（厚度/頻率）的一定范圍。石英晶振晶片厚度與頻率的關系為：在壓電晶體行業，生產晶振頻率的高低是顯示技術水平的一個方面，通過理論與實際相結合，累積多年的晶振研磨經驗，通過深入細致地完善石英晶振研磨工藝技術，注重貼片晶振研磨過程的各種細節，注重晶振所用精磨研磨設備的選擇

西鐵城晶振規格	單位	晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	12-54MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://ellentracy.cn
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	16pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

西鐵城晶振編碼列表：

Manufacturer Part Number原廠編碼

Manufacturer廠家

Description 參數

Series型號

Type 系列

Frequency

Frequency Stability頻率穩定度

ESR (Equivalent Series Resistance)電阻

Operating Temperature 工作溫度

Ratings

Mounting Type安裝類型

Package / Case包裝/封裝

Size / Dimension 尺寸

Height - Seated (Max)高度

CS325-19.069928MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 19.069928MHZ 18PF SMD

CS325

MHz Crystal

19.069928MHz

±50ppm

120 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325-19.069928MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 19.069928MHZ 18PF SMD

CS325

MHz Crystal

19.069928MHz

±50ppm

120 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325-19.069928MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 19.069928MHZ 18PF SMD

CS325

MHz Crystal

19.069928MHz

±50ppm

120 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325-18.9375MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 18.9375MHZ 18PF SMD

CS325

MHz Crystal

18.9375MHz

±50ppm

120 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325-18.9375MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 18.9375MHZ 18PF SMD

CS325

MHz Crystal

18.9375MHz

±50ppm

120 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325-18.9375MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 18.9375MHZ 18PF SMD

CS325

MHz Crystal

18.9375MHz

±50ppm

120 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325

西鐵城晶振產品列表：

HC-49 HCM49 CM309E CS325S

關于沖洗清潔音叉型晶振由于采用小型、薄型的晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。

關于機械性沖擊

(1)從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。在使之落下或?qū)λ┘記_擊之時，在使用之前，建議確認一下振蕩檢查等的條件。

(2)SMD石英晶振與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。

(3)請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。

西鐵城晶振,貼片晶振,CS325H晶振

西鐵城石英晶振進一步解放思想，學習先進，總結實踐，針對新形勢、新情況，抓好理念創新，四腳貼片無源晶振促進安全環保工作更加科學、更加有效。帶動各項安全環保工作規范化、程序化、科學化管理，加快實現安全環保形勢持續好轉、根本好轉的工作思路。

堅持運用，不斷完善，持續改進，更要針對新情況、新問題，3225四腳無源晶振不斷學習先進，總結經驗，結合實際，及時改進舊方法，勇于擯棄落后方法。要積極開展安全經驗分享活動，讓每一個單位、每一個人的經驗和教訓變成大家的經驗，成為企業的財富。

西鐵城晶振,貼片晶振,CS325H晶振

深圳市兆現電子有限公司
聯系人：龔成

電話：0755--27876236
QQ：769468702
手機：13590198504
郵箱:[email protected]
網站:http://ellentracy.cn

3225貼片晶振超薄型石英晶體諧振器 CS325H晶振 CS325H-44.000MEDQ-UT晶振
