愛普生晶振,貼片晶振,FC1610AN晶振,X1A000121000800晶振

頻率：32.768KHZ

尺寸：1.6*1.0mm

貼片石英晶體諧振器，又簡稱為排帶包裝，這是這產品采用排帶盤式包裝，使產品在焊接時能采用SMT自動貼片機高速的焊接，大大節約人工，提高工作效率。32.768KHz千赫子時鐘晶體，其本身主要應用在時鐘控制產品，或者是控制模塊，主要給時鐘芯片提供一個基準信號，其主要各項功能還得看應用何種產品。本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

訂購熱線：0755-27876236

伴隨信息化社會的進程,現在日產晶振元器件已被廣泛應用于各種電子設備以及家電產品之中,日趨重要. 愛普生拓優科夢（Epson — yocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的元器件;同時,融合愛普生集團的半導體與軟件技術增添便于使用、能讓顧客更體驗到利用價值的“解決方案”.通過上述工作,我們將為社會的發展以及實現更舒暢的未來而竭誠奉獻.

愛普生晶振,貼片晶振,FC1610AN晶振,X1A000121000800晶振,32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊盤的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使壓電晶體組件在真空下電阻減??；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。

愛普生晶振規格參數	FC1610AN晶振
頻率范圍	32.768KHZ
頻率穩定度公差	±20ppm
工作溫度范圍	−40～+85 °C
等效串聯電阻	See ESR Table
負載電容	9,12.5pF
激勵功率	0.5μW
老化@ + 25°C	±3ppm/yr
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-55°C to +125°C

愛普生千赫茲音叉晶振型號晶振:

Model/型號	Frequency/頻率	Oper. Temper. Range/工作溫度	ESR[MAX] 等效串聯電阻	Drive Level[Max]驅動電平	Tumover Temperature	LxWxH/尺寸	Parabolic Coefficient	Freq.Aging@+25C[Max]	Terminal Plating
C-002RX	32.768000 kHz	-10 to +60 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	Φ 2 x 6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Cu
C-002RX	32.768000 kHz	-10 to +60 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	Φ 2 x 6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Cu
C-002RX	32.768000 kHz	-10 to +60 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	Φ 2 x 6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Cu
C-002RX	32.768000 kHz	-10 to +60 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	Φ 2 x 6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Cu
C-002RX	32.768000 kHz	-10 to +60 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	Φ 2 x 6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Cu
C-002RX	32.768000 kHz	-10 to +60 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	Φ 2 x 6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Cu
C-002RX	32.768000 kHz	-10 to +60 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	Φ 2 x 6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Cu
C-002RX	32.768000 kHz	-10 to +60 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	Φ 2 x 6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Cu
C-002RX	32.768000 kHz	-10 to +60 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	Φ 2 x 6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Cu
FC1610AN	32.768000 kHz	-40 to +85 °C	≤ 90 KΩ	≤ 0.5 µW	+25ºC +/-5ºC	1.65 x 1.05 x 0.5 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Ａｕ

愛普生千赫茲音叉晶振編碼晶振:

編碼	Model/型號	Frequency/頻率	Oper. Temper. Range/工作溫度	ESR[MAX] 等效串聯電阻	Drive Level[Max]驅動電平	Tumover Temperature	LxWxH/尺寸	Parabolic Coefficient	Freq.Aging@+25C[Max]	Terminal Plating
Q11C02RX1018100	C-002RX	32.768000 kHz	-10 to +60 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	Φ 2 x 6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Cu
Q11C02RX1018300	C-002RX	32.768000 kHz	-10 to +60 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	Φ 2 x 6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Cu
Q11C02RX1020800	C-002RX	32.768000 kHz	-10 to +60 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	Φ 2 x 6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Cu
Q11C02RX1020900	C-002RX	32.768000 kHz	-10 to +60 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	Φ 2 x 6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Cu
Q11C02RX1021600	C-002RX	32.768000 kHz	-10 to +60 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	Φ 2 x 6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Cu
Q11C02RX1021900	C-002RX	32.768000 kHz	-10 to +60 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	Φ 2 x 6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Cu
Q11C02RX1022200	C-002RX	32.768000 kHz	-10 to +60 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	Φ 2 x 6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Cu
Q11C02RX1023500	C-002RX	32.768000 kHz	-10 to +60 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	Φ 2 x 6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Cu
Q11C02RX1024000	C-002RX	32.768000 kHz	-10 to +60 °C	≤ 50 KΩ	≤ 1 µW	+25ºC +/-5ºC	Φ 2 x 6 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Sn-Cu
X1A000121000800	FC1610AN	32.768000 kHz	-40 to +85 °C	≤ 90 KΩ	≤ 0.5 µW	+25ºC +/-5ºC	1.65 x 1.05 x 0.5 mm	-0.04 x 10^-6/°C²	+/-3 ppm	Ａｕ

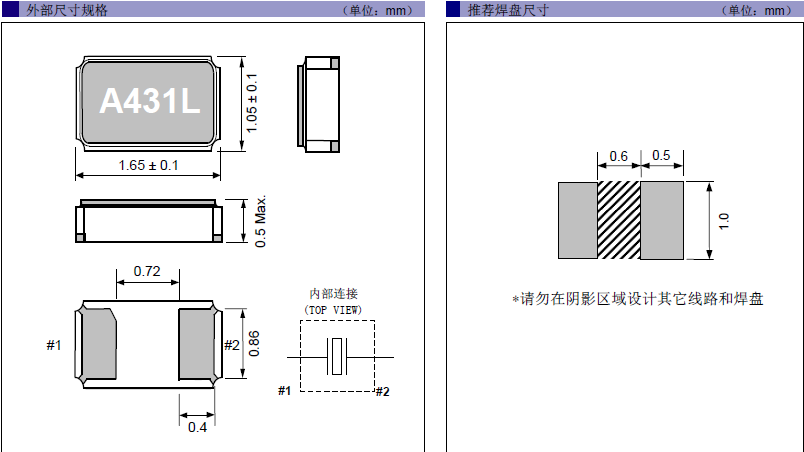

FC1610AN

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存石英諧振器時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。愛普生晶振,貼片晶振,FC1610AN晶振,X1A000121000800晶振

機械振動的影響:當進口晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于無源晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068--20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

愛普生晶振集團所生產的壓電石英晶體、小面積1610陶瓷殼晶振,有源晶體,溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架：建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；持續改進——持續改進環境績效和環境管理體系的承諾；愛普生晶振,貼片晶振,FC1610AN晶振,X1A000121000800晶振

愛普生晶振集團環?；纠砟睿鹤鳛榱己玫钠髽I(yè)市民,遵循本公司的行動方針,充分關心維護地球環境.遵守國內外的有關環保法規.保護自然環境,充分關注自然生態等方面的環境保護,維持和保全生物多樣性.有效利用1610千赫茲晶體資源和能源,認識到資源和能源的有限性,努力進行有效利用.

為構建循環型社會做出貢獻,致力于減少溫補晶振,石英晶體振蕩器, 壓電石英晶體元器件、壓電石英晶體、1610二腳金屬面晶振、,貼片晶振材料的廢棄物及廢棄物的再利用核再生循環,努力構建循環型社會.推進環保型業務,充分發揮綜合實力,推進石英晶振,貼片晶振環保型業務,為減輕社會的環境負荷做出貢獻.建立環境管理系統,充分運用環境管理系統,設定環境目的和目標,定期修正,不斷改善,努力預防環境污染.
