愛普生晶振,有源晶振,SG-211SEE晶振,X1G0036410002晶振

頻率:2.375~60MHZ

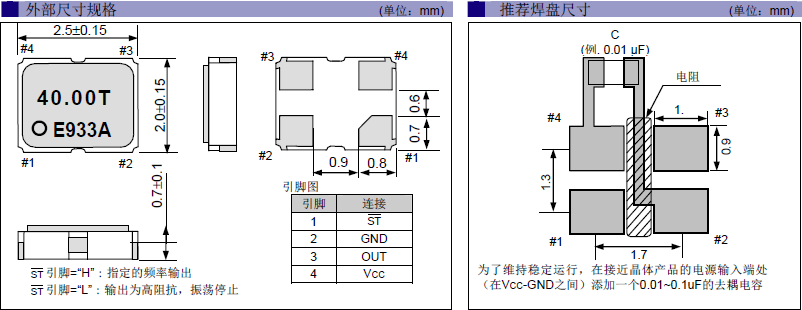

尺寸:2.5*2.0mm

有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊盤(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息

伴隨信息化社會的進程,現在石英晶振元器件已被廣泛應用于各種電子設備以及家電產品之中,日趨重要. 愛普生拓優科夢(Epson — yocom)將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的元器件;同時,融合愛普生集團的半導體與軟件技術增添便于使用、能讓顧客更體驗到利用價值的“解決方案”.通過上述工作,我們將為社會的發展以及實現更舒暢的未來而竭誠奉獻.

愛普生晶振,有源晶振,SG-211SEE晶振,X1G0036410002晶振,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.

晶振高精密點膠技術:石英晶體振蕩器晶片膠點的位置、大?。何恢脺?zhǔn)確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上,點上導電膠,并高溫固化,通過彈簧即可引出電信號。

型號

符號

參數

輸出規格

-

CMOS

輸出頻率范圍

fo

2.375~60MHZ

電源電壓

VCC

1.6~2.2V

頻率公差
(含常溫偏差)

f_tol

±50×10-6 max., ±100×10-6 max.

保存溫度范圍

T_stg

-40-+85

運行溫度范圍

T_use

-10-+70 ,-40-+85

消耗電流

ICC

20mA max.

待機時電流(#1引腳"L"

I_std

10μA max.

輸出負載

Load-R

100Ω (Output-OutputN)

波形對稱

SYM

45-55% [at outputs cross point]

0電平電壓

VOL

-

1電平電壓

VOH

-

上升時間 下降時間

tr, tf

0.4ns max. [20-80% Output-OutputN]

差分輸出電壓

VOD1, VOD2

0.247-0.454V

差分輸出誤差

VOD

50mV [VOD=VOD1VOD2]

補償電壓

VOS

1.125-1.375V

補償電壓誤差

VOS

50mV

交叉點電壓

Vcr

-

OE端子0電平輸入電壓

VIL

VCC×0.3 max.

OE端子1電平輸入電壓

VIH

VCC×0.7 min.

輸出禁用時間

tPLZ

200ns

輸出使能時間

tPZL

2ms

周期抖動(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

總抖動(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12(2)]

相位抖動

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHzfo<40MHz,fo offset:12kHz-5MHz fo40MHz,fo offset:12kHz-20MHz]

愛普生有源進口MHZ振蕩器型號列表:

Rearranges Rearranges Rearranges
Model
Frequency LxWxH Rearranges
Output Wave
Rearranges,Rearranges
Ope Temperature
Rearranges Rearranges Rearranges Rearranges Rearranges
Freq. Tol.
I [Max] 25°C Aging Aging2 Symmetry
SG-211SDE 25.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS -40 to 85 °C +/-20 ppm ≤ 2.5 mA Included in Frequency tolerance First year 45 to 55 %
SG-211SDE 40.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS -40 to 85 °C +/-15 ppm ≤ 3.0 mA Included in Frequency tolerance First year 45 to 55 %
SG-211SDE 36.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS -20 to 70 °C +/-20 ppm ≤ 3.0 mA Included in Frequency tolerance First year 45 to 55 %
SG-211SDE 24.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS -40 to 85 °C +/-20 ppm ≤ 2.5 mA Included in Frequency tolerance First year 45 to 55 %
SG-211SEE 40.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS -40 to 85 °C +/-15 ppm ≤ 2.8 mA Included in Frequency tolerance First year 45 to 55 %
SG-211SEE 40.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS -40 to 85 °C +/-20 ppm ≤ 2.8 mA Included in Frequency tolerance First year 45 to 55 %
SG-211SEE 11.289600 MHz 2.50 x 2.00 x 0.80 mm CMOS -20 to 70 °C +/-20 ppm ≤ 2.3 mA Included in Frequency tolerance First year 45 to 55 %
SG-211SEE 25.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS -20 to 70 °C +/-20 ppm ≤ 2.3 mA Included in Frequency tolerance First year 45 to 55 %
SG-211SEE 37.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS -20 to 70 °C +/-20 ppm ≤ 2.8 mA Included in Frequency tolerance First year 45 to 55 %
愛普生有源進口MHZ振蕩器編碼列表:

Rearranges Rearranges Rearranges Rearranges
Product Number
Model Frequency LxWxH Rearranges
Output Wave
Rearranges,Rearranges
Ope Temperature
Rearranges Rearranges Rearranges Rearranges Rearranges
Freq. Tol.
I [Max] 25°C Aging Aging2 Symmetry
X1G0036310020 SG-211SDE 25.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS -40 to 85 °C +/-20 ppm ≤ 2.5 mA Included in Frequency tolerance First year 45 to 55 %
X1G0036310021 SG-211SDE 40.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS -40 to 85 °C +/-15 ppm ≤ 3.0 mA Included in Frequency tolerance First year 45 to 55 %
X1G0036310022 SG-211SDE 36.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS -20 to 70 °C +/-20 ppm ≤ 3.0 mA Included in Frequency tolerance First year 45 to 55 %
X1G0036310023 SG-211SDE 24.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS -40 to 85 °C +/-20 ppm ≤ 2.5 mA Included in Frequency tolerance First year 45 to 55 %
X1G0036410002 SG-211SEE 40.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS -40 to 85 °C +/-15 ppm ≤ 2.8 mA Included in Frequency tolerance First year 45 to 55 %
X1G0036410003 SG-211SEE 40.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS -40 to 85 °C +/-20 ppm ≤ 2.8 mA Included in Frequency tolerance First year 45 to 55 %
X1G0036410004 SG-211SEE 11.289600 MHz 2.50 x 2.00 x 0.80 mm CMOS -20 to 70 °C +/-20 ppm ≤ 2.3 mA Included in Frequency tolerance First year 45 to 55 %
X1G0036410005 SG-211SEE 25.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS -20 to 70 °C +/-20 ppm ≤ 2.3 mA Included in Frequency tolerance First year 45 to 55 %
X1G0036410006 SG-211SEE 37.000000 MHz 2.50 x 2.00 x 0.80 mm CMOS -20 to 70 °C +/-20 ppm ≤ 2.8 mA Included in Frequency tolerance First year 45 to 55 %

SG-211SEE SDE SCE 2520 COMS

耐焊性:將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至石英貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。愛普生晶振,有源晶振,SG-211SEE晶振,X1G0036410002晶振

OSC晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響金屬面晶振頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度: 溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

環境行為評價:評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.加強環境意識教育,提高環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器(TCXO)、恒溫晶體振蕩器(OCXO),2520尺寸晶振,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響. 愛普生晶振,有源晶振,SG-211SEE晶振,X1G0036410002晶振

我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器,高性能石英振蕩器,石英晶振更趨于綠色,提高本公司的社會形象.

愛普生晶振環境影響的最小化:遵照社會的期望,改進的環境行為,我們將通過有效利用森林、能源以及其它資源,減少2520貼片有源晶振形式的廢物來實現這一承諾.愛普生晶振環境管理體系:在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標.
