愛普生晶振,壓控晶振,VG-4512CA晶振,X1G0036910021晶振
頻率:80-200MHZ

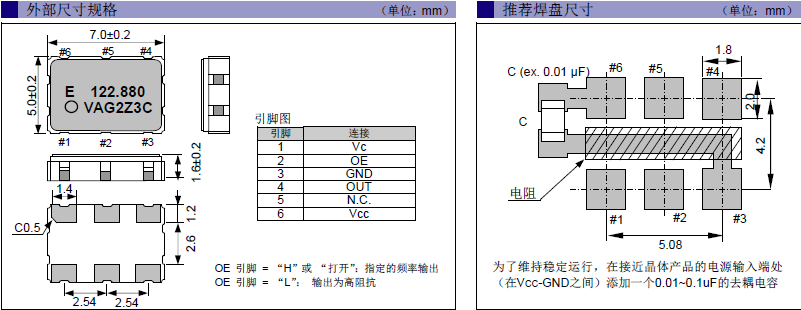

尺寸:7.0*5.0mm
貼片晶振本身體積小,薄型石英晶體振蕩器,特別適用于有目前快速發展的電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型?薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差?。┑闹虚g領域的一種性價比較出色的產品.筆記本晶振廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高的溫回流焊曲線特性.
愛普生晶振,壓控晶振,VG-4512CA晶振,X1G0036910021晶振,為什么越來越多的晶體企業都著手向汽車電子市場進軍呢,然而汽車電子的要求也比科技數碼產品高的的多,特別是耐溫這塊,都有一定的要求值,比如:7050mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高的信賴性適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高的溫回流溫度曲線要求,符合AEC-Q200標準.
石英晶振高精密點膠技術:VCXO有源晶振晶片膠點的位置、大?。何恢脺?zhǔn)確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上,點上導電膠,并高溫固化,通過彈簧即可引出電信號。
項目 |
符號 |
規格說明 |
條件 |
輸出頻率范圍 |
f0 |
80-170MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
電源電壓 |
VCC |
3.3V |
請聯系我們以了解更多相關信息 |
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://ellentracy.cn |
H: -20℃ to +70℃ |
|||
|
|||
頻率穩定度 |
f_tol |
J: ±50× 10-6 |
|
|
|||
|
|||
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
VIL |
20 % VCC Max. |
||
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
Product Number | Model | Frequency | Frequency stability | LxWxH | Output Wave | Frequency Control Range | Temperature | Frequency tolerance | 25°C Aging | I[Max] |
X1G0036910021 | VG-4512CA | 148.351600 MHz | JHCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | N/A ppm | -20 to 70 °C | +/-50 ppm | Included in frequency tolerance | ≤ 60 mA |
X1G0036910022 | VG-4512CA | 148.500000 MHz | JHCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | N/A ppm | -20 to 70 °C | +/-50 ppm | Included in frequency tolerance | ≤ 60 mA |
X1G0036910034 | VG-4512CA | 122.880000 MHz | GHCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 60 mA |
X1G0036910113 | VG-4512CA | 122.880000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 60 mA |
X1G0036910114 | VG-4512CA | 125.000000 MHz | JGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | N/A ppm | -20 to 70 °C | +/-50 ppm | Included in frequency tolerance | ≤ 60 mA |
X1G0036910115 | VG-4512CA | 156.250000 MHz | JGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | N/A ppm | -20 to 70 °C | +/-50 ppm | Included in frequency tolerance | ≤ 60 mA |
X1G0036910116 | VG-4512CA | 157.286400 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 60 mA |

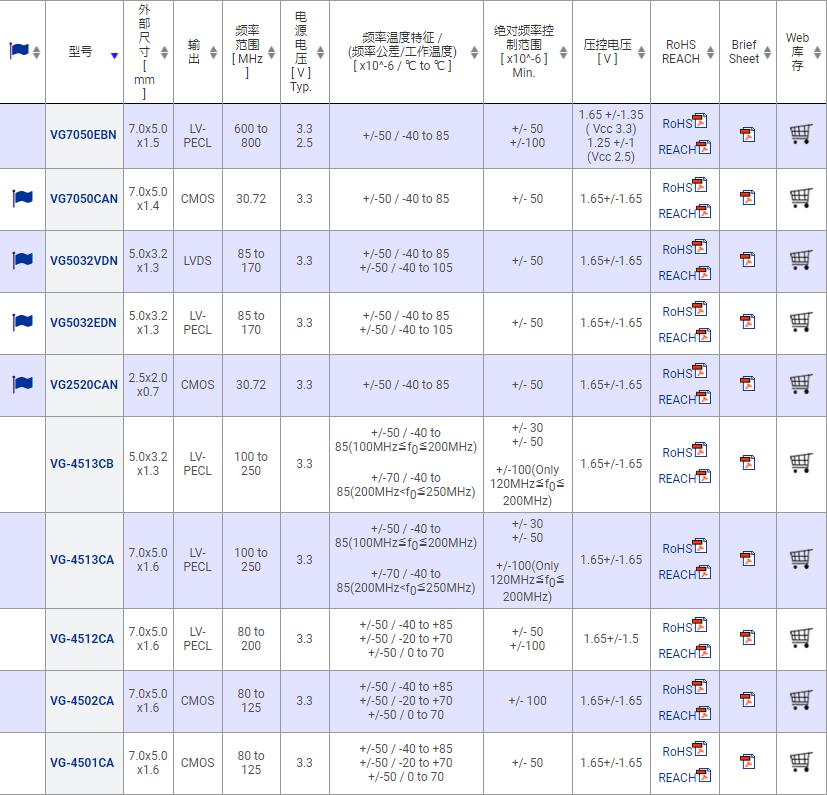

愛普生有源晶體振蕩器產品列表:
石英晶振頻率輸出是目標頻率的三倍
這個問題的可能性相對較小。請確定的三次泛音調模式的頻率反饋是否大于基頻模式,由于放大電路的反饋大。當放大電路內置于芯片組此問題可能會發生。為了解決這個問題,請采用三次泛音模式晶振。
5-2。此外,放大電路,第三色調模式設計不當也可能導致電路由第五音模式振蕩或不振蕩。
系統故障是由于超大輸出波形的幅度。
6-1。請參照資料2.也可以提高終端石英晶振電容解決方案,然后檢查波形幅度是否得到改善。
7-1。請確定使用頻譜分析儀機中斷信號的頻率。我們可以發現存在的問題是根據頻率什么。
7-2。如果是從電源的交流信號,請檢查電源和信號的兩個理由的狀態是否是浮動的。請改為浮動,如果它不是。
7-3。如果信號具有高頻率,請使用以下方法:使用有源晶振外殼為接地。采用水晶較小C0。
增加電路,鎘和CG的外部電容,并采用晶體具有較高的負載電容CL。
7-4。請檢查周圍電路和PCB布局,如果上面的方法都沒有能夠解決您的問題。如果兩者都正常,那么請你聯系IC制造商探討其芯片組設計的不明信號的反應。改變周圍電路的設計只能緩解問題,而不是完全解決它。通常。這將是最好找出來的芯片組設計問題并解決它。
愛普生晶振,壓控晶振,VG-4512CA晶振,X1G0036910021晶振
自從歐盟頒布各項綠色環保指令(如RoHS)后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展。愛普生晶振電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求有源晶振,壓控振蕩器,貼片晶振,有源石英水晶振子。我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助。
為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「愛普生晶振電子低電流電壓晶振無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格。原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用。
