愛普生晶振,溫補晶振,TG-5006CG晶振,X1G0042110001晶振
頻率：13-52MHZ

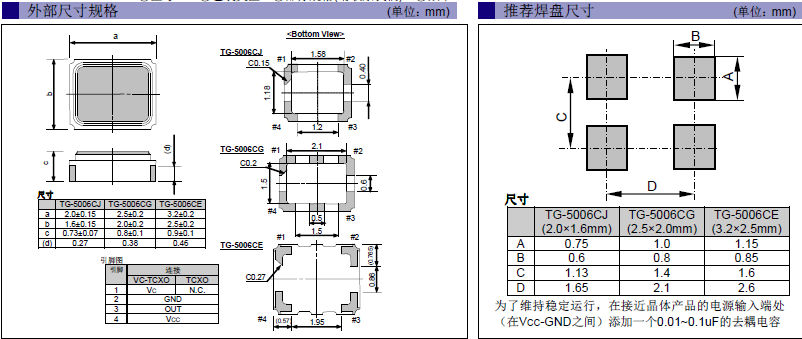

尺寸：2.5*2.0mm
貼片晶振本身體積小,薄型石英晶體振蕩器,特別適用于有目前快速發展的電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高的溫回流焊曲線特性.
愛普生晶振,溫補晶振,TG-5006CG晶振,X1G0042110001晶振,智能手機晶振,產品具有高的精度小型的表面貼片型石英晶體振蕩器,適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高的端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高的溫回流溫度曲線要求.
石英晶振產品電極的設計：石英日產晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
13-52MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.8-3.3V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-40℃ to +90℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://ellentracy.cn |
|
H: -30℃ to +85℃ |
|||
|
|
|||
|
頻率穩定度 |
f_tol |
J: ±0.2× 10-6 |
|
|
L: ±2.0× 10-6 |
|||
|
T: ±0.5× 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
10 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
Product Number
|
Model
|
Frequency
|
LxWxH
|
Output Wave
|
F.Tol@25°C
|
Ope Temperature
|
Freq/Temp
|
I [Max]
|
Freq. Control
|
25°C Aging
|
| X1G0042110001 | TG-5006CG | 26.000000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-2.00 ppm | ≤ 1.5 mA | +/-9 to +/-15 Vc=0.4 to 2.4V | +/-1ppm |
| X1G0042110002 | TG-5006CG | 26.000000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-2.00 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0042110003 | TG-5006CG | 26.000000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0042110004 | TG-5006CG | 16.368000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-2.00 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0042110005 | TG-5006CG | 26.000000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-2.00 ppm | ≤ 1.5 mA | +/-9 to +/-15 Vc=0.2 to 1.6V | +/-1ppm |
| X1G0042110006 | TG-5006CG | 16.367667 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-1.0 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0042110008 | TG-5006CG | 16.369000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 1.5 mA | +/-1ppm | |
| X1G0042110011 | TG-5006CG | 38.400000 MHz | 2.50 x 2.00 x 0.80 mm | Clipped sine wave | +/-2.0 ppm | -30 to +85 °C | +/-0.50 ppm | ≤ 2.0 mA | +/-1ppm |
愛普生有源晶體振蕩器產品列表:
1.PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
2.存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理有源晶振內外盒與卷帶。外部壓力會導致卷帶受到損壞。
愛普生晶振,溫補晶振,TG-5006CG晶振,X1G0042110001晶振
愛普生晶振集團為確保安全、提高保護預防措施、產品的可靠性以及職業安全，確保職業健康與環境的優越性，通過正式的管理評審和對健康、安全和環境實施效果的持續改進，保護人群及財產與環境。
愛普生晶振集團建立一種可測量的發展和改進的目標指標，四腳貼片晶振定期進行內審和管理評審。在現有的或新生的各種活動中不斷監測和改進環境績效。通過對生產活動的持續改進和促進對低效或無效的環境法律法規進行合理化轉變，努力提高環境管理中資本的效力。
將生產活動中的環境因素和環境影響的分析納入我們貼片有源振蕩器的決策中來，確保活動中每一分子的運作和發展都體現對污染預防方針的貫徹。
