愛普生晶振,SPXO晶振,SG3225EAN晶振,X1G0042510001晶振

頻率:73.5-700MHZ

尺寸:3.2*2.5mm

可編程晶振就是可以滿足任何頻點的晶體振蕩器,經過頻率發生器的放大或縮小后實現各種不同的總線頻率.可編程晶體振蕩器采用全自動化半導體工藝(芯片級),無氣密性問題,永不停振.并且集成了溫度補償電路,全溫度范圍無溫漂,-40℃-85℃全溫保證;普通有源晶振可支持1-800MHZ任一頻點,精確致小數點后5位輸出.可編程晶振標準QFN封裝:7050、5032、3225、2520晶振等.被廣泛應用于鐘表、數碼產品、車載數碼、手機、對講機、數碼相機、MID平板電腦,光電技術等通訊設備及各種頻率控制設備.


訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息
1

愛普生晶振,SPXO晶振,SG3225EAN晶振,X1G0042510001晶振,差分晶振具有低電平,低功耗等功能,低電流電壓可達到低值1V, 工作電壓在2.5V-3.3V,低抖動差分晶振是目前行業中具有高的要求,高的技術的石英晶體振蕩器,差分晶振相位低,低損耗等特點, 差分晶振的頻率相對都比較高的,比如從50MHz起可以做到700MHz,特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”電源電壓做到2.5V-3.3V之間,工作溫度,以及儲存溫度非常寬,客戶實驗證明工作溫度可以到達低溫-50度高的溫到100度,頻率穩定度在±20PPM值,輸出電壓低抖動晶振能達到1V,起振時間為0秒,隨機抖動性能在0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.相位抖動能從0.3ps Max-1ps Max.

石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,差分有源晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸。對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上。保證晶振產品的溫度特性。

2

項目

符號

規格說明

條件

輸出頻率范圍

f0

73.5-700MHZ

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

2.5-3.3V

請聯系我們以了解更多相關信息

儲存溫度

T_stg

-40 to +125

裸存

工作溫度

T_use

G: -40 to +85

請聯系我們查看更多資料http://ellentracy.cn

H: -20 to +70


頻率穩定度

f_tol

J: ±20× 10-6



L: ±30× 10-6

T: ±50× 10-6

功耗

ICC

3.5 mA Max.

無負載條件、最大工作頻率

待機電流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

輸出電壓

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



輸出負載條件

L_CMOS

15 pF Max.



輸入電壓

VIH

80% VCC Max.

ST 終端

VIL

20 % VCC Max.

上升/下降時間

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振蕩啟動時間

t_str

3 ms Max.

t=0 at 90 %

頻率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

愛普生有源晶體振蕩器編碼列表:
Product Number Model Frequency LxWxH Output Wave Ope Temperature Freq. Tol. I [Max] 25°C Aging Aging2 Symmetry
X1G0042510001 SG3225EAN 100.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm  65.0 mA +/-5ppm 45 to 55 %
X1G0042510002 SG3225EAN 156.250000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -20 to 70 °C +/-20 ppm  65.0 mA +/-5ppm 45 to 55 %
X1G0042510003 SG3225EAN 125.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm  65.0 mA +/-5ppm 45 to 55 %
X1G0042510004 SG3225EAN 125.006250 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm  65.0 mA +/-5ppm 45 to 55 %
X1G0042510006 SG3225EAN 200.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm  65.0 mA +/-5ppm 45 to 55 %
X1G0042510007 SG3225EAN 400.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm  65.0 mA +/-5ppm 45 to 55 %
X1G0042510008 SG3225EAN 106.250000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm  65.0 mA +/-5ppm 45 to 55 %
X1G0042510009 SG3225EAN 212.500000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm  65.0 mA +/-5ppm 45 to 55 %
3

SG3225EAN

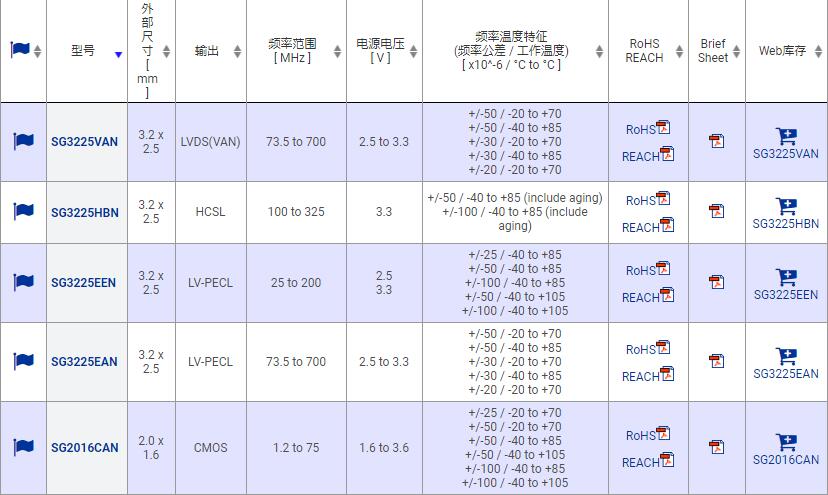

愛普生有源晶體振蕩器產品列表:

SG3225 2016

4

1.晶振產品使用每種產品時,請?jiān)?/span>石英晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。

2.晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。

3.機械振動的影響

當SMD晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。

愛普生晶振,SPXO晶振,SG3225EAN晶振,X1G0042510001晶振

5

愛普生晶振集團將:不論何時何地盡可能的進行源頭污染預防。為環境目標指標的建立與評審提供框架。進口石英晶體振蕩器通過充分利用或回收等方法實現對自然資源的保持。

愛普生晶振集團將確保其產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環?;顒?dòng)。 進口有源晶振在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求。

愛普生晶振,SPXO晶振,SG3225EAN晶振,X1G0042510001晶振

6

MA - 406晶振,陶瓷面無源晶振,貼片型四腳諧振器
深圳市兆現電子有限公司
聯系人:龔成
電話:0755--27876236
QQ:769468702
手機:13590198504
郵箱:[email protected]
網站:http://ellentracy.cn

采購:愛普生晶振,SPXO晶振,SG3225EAN晶振,X1G0042510001晶振
