愛普生晶振,有源晶振,SG3225EAN晶振,X1G0042510001晶振

頻率:73.5~700MHZ

尺寸:3.2*2.5mm

3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.
訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息
1

愛普生貼片式石英晶振振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

愛普生晶振,有源晶振,SG3225EAN晶振,X1G0042510001晶振,超小型表面貼片型貼片晶振,較適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在惡劣嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊盤以及高溫回流溫度曲線要求,符合AEC-Q200標準.

石英晶振真空退火技術:晶振高真空退火處理是消除3225晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性。

2

型號

符號

參數

輸出規格

-

LV-PECL

輸出頻率范圍

fo

73.5~700MHZ

電源電壓

VCC

2.5~3.3V

頻率公差
(含常溫偏差)

f_tol

±50×10-6 max., ±100×10-6 max.

保存溫度范圍

T_stg

-40-+85

運行溫度范圍

T_use

-10-+70 ,-40-+85

消耗電流

ICC

20mA max.

待機時電流(#1引腳"L"

I_std

10μA max.

輸出負載

Load-R

100Ω (Output-OutputN)

波形對稱

SYM

45-55% [at outputs cross point]

0電平電壓

VOL

-

1電平電壓

VOH

-

上升時間 下降時間

tr, tf

0.4ns max. [20-80% Output-OutputN]

差分輸出電壓

VOD1, VOD2

0.247-0.454V

差分輸出誤差

VOD

50mV [VOD=VOD1VOD2]

補償電壓

VOS

1.125-1.375V

補償電壓誤差

VOS

50mV

交叉點電壓

Vcr

-

OE端子0電平輸入電壓

VIL

VCC×0.3 max.

OE端子1電平輸入電壓

VIH

VCC×0.7 min.

輸出禁用時間

tPLZ

200ns

輸出使能時間

tPZL

2ms

周期抖動(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

總抖動(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12(2)]

相位抖動

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHzfo<40MHz,fo offset:12kHz-5MHz fo40MHz,fo offset:12kHz-20MHz]

愛普生有源進口MHZ振蕩器型號列表:

Rearranges Rearranges Rearranges
Model
Frequency LxWxH Rearranges
Output Wave
Rearranges,Rearranges
Ope Temperature
Rearranges Rearranges Rearranges Rearranges Rearranges
Freq. Tol.
I [Max] 25°C Aging Aging2 Symmetry
SG3225VAN 350.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS -40 to 85 °C +/-30 ppm ≤ 30.0 mA +/-5ppm 45 to 55 %
SG3225VAN 80.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS -40 to 85 °C +/-30 ppm ≤ 30.0 mA +/-5ppm 45 to 55 %
SG3225VAN 98.304000 MHz 3.20 x 2.50 x 1.20 mm LVDS -40 to 85 °C +/-30 ppm ≤ 30.0 mA +/-5ppm 45 to 55 %
SG3225VAN 297.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS -40 to 85 °C +/-50 ppm ≤ 30.0 mA +/-5ppm 45 to 55 %
SG3225EAN 100.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 65.0 mA +/-5ppm 45 to 55 %
SG3225EAN 156.250000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -20 to 70 °C +/-20 ppm ≤ 65.0 mA +/-5ppm 45 to 55 %
SG3225EAN 125.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 65.0 mA +/-5ppm 45 to 55 %
SG3225EAN 125.006250 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 65.0 mA +/-5ppm 45 to 55 %
SG3225EAN 200.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 65.0 mA +/-5ppm 45 to 55 %
SG3225EAN 400.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 65.0 mA +/-5ppm 45 to 55 %
愛普生有源進口MHZ振蕩器編碼列表:

Rearranges Rearranges Rearranges Rearranges
Product Number
Model Frequency LxWxH Rearranges
Output Wave
Rearranges,Rearranges
Ope Temperature
Rearranges Rearranges Rearranges Rearranges Rearranges
Freq. Tol.
I [Max] 25°C Aging Aging2 Symmetry
X1G0042410104 SG3225VAN 350.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS -40 to 85 °C +/-30 ppm ≤ 30.0 mA +/-5ppm 45 to 55 %
X1G0042410105 SG3225VAN 80.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS -40 to 85 °C +/-30 ppm ≤ 30.0 mA +/-5ppm 45 to 55 %
X1G0042410106 SG3225VAN 98.304000 MHz 3.20 x 2.50 x 1.20 mm LVDS -40 to 85 °C +/-30 ppm ≤ 30.0 mA +/-5ppm 45 to 55 %
X1G0042410108 SG3225VAN 297.000000 MHz 3.20 x 2.50 x 1.20 mm LVDS -40 to 85 °C +/-50 ppm ≤ 30.0 mA +/-5ppm 45 to 55 %
X1G0042510001 SG3225EAN 100.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 65.0 mA +/-5ppm 45 to 55 %
X1G0042510002 SG3225EAN 156.250000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -20 to 70 °C +/-20 ppm ≤ 65.0 mA +/-5ppm 45 to 55 %
X1G0042510003 SG3225EAN 125.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 65.0 mA +/-5ppm 45 to 55 %
X1G0042510004 SG3225EAN 125.006250 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 65.0 mA +/-5ppm 45 to 55 %
X1G0042510006 SG3225EAN 200.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 65.0 mA +/-5ppm 45 to 55 %
X1G0042510007 SG3225EAN 400.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 65.0 mA +/-5ppm 45 to 55 %
3

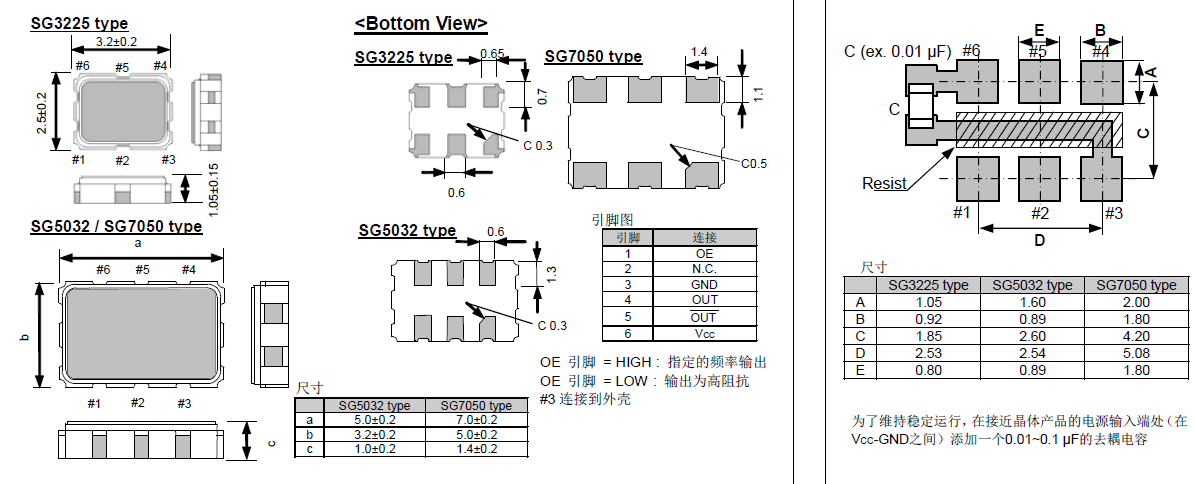

SG3225EAN VAN 3225 5032 7050

4

晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。 愛普生晶振,有源晶振,SG3225EAN晶振,X1G0042510001晶振

OSC石英晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。

機械振動的影響:當進口晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。

5

愛普生晶振集團所生產的壓電石英晶體、3225可編程OSC晶體,有源晶體,溫補晶體振蕩器(TCXO)、恒溫晶體振蕩器(OCXO)完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架:建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響;持續改進——持續改進環境績效和環境管理體系的承諾;愛普生晶振,有源晶振,SG3225EAN晶振,X1G0042510001晶振

減少污染,節能降耗——污染預防的承諾;依法治理——遵守現行適用的環境法律、法規和其他要求的承諾;“愛普生貼片振蕩器減少污染,節能降耗,建造美麗家園;依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.愛普生晶振環境影響的最小化:遵照社會的期望,改進我們的環境行為,我們將通過有效利用森林、能源以及其它資源,減少各種形式的廢物來實現這一承諾.

愛普生晶振環境管理體系:在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進3225mm振蕩器的目標和指標. 環境行為評價:評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.

6

MA - 406晶振,陶瓷面無源晶振,貼片型四腳諧振器
