愛普生晶振,SPXO晶振,SG7050EBN晶振,X1G0045110001晶振
頻率：100-175MHZ
尺寸：7.0*5.0mm
小型表面貼片型SMD晶振,適合使用在汽車電子領域中,也是特別要求高的可靠性的引擎控制用CPU的時鐘部分.貼片晶振可從73.5MHz起對應,小型,薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高的溫回流溫度曲線要求,符合AEC-Q200標準.
愛普生晶振,SPXO晶振,SG7050EBN晶振,X1G0045110001晶振,為什么越來越多的晶體企業都著手向汽車電子市場進軍呢,然而汽車電子的要求也比科技數碼產品高的的多,特別是耐溫這塊,都有一定的要求值,比如：5032mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高的信賴性適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高的溫回流溫度曲線要求,符合AEC-Q200標準.
石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
100-175MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
2.5-3.3V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://ellentracy.cn |
|
H: -20℃ to +70℃ |
|||
|
|
|||
|
頻率穩定度 |
f_tol |
J: ±20× 10-6 |
|
|
L: ±30× 10-6 |
|||
|
T: ±50× 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
Product Number
|
Model
|
Frequency
|
LxWxH
|
Output Wave
|
Ope Temperature
|
Freq. Tol.
|
I [Max]
|
25°C Aging
|
Aging2
|
Symmetry
|
| X1G0045110001 | SG7050EBN | 156.250000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 75.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |
| X1G0045110002 | SG7050EBN | 125.000000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 75.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |
| X1G0045110003 | SG7050EBN | 100.000000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 75.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |
| X1G0045110004 | SG7050EBN | 106.250000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 75.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |
| X1G0045110005 | SG7050EBN | 122.880000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 55.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |
| X1G0045110007 | SG7050EBN | 150.000000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 75.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |
| X1G0045110008 | SG7050EBN | 155.520000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 75.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % | |
| X1G0045110011 | SG7050EBN | 114.285000 MHz | 7.00 x 5.00 x 1.70 mm | LV-PECL | -40 to 85 °C | +/-50 ppm | ≤ 75.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % |

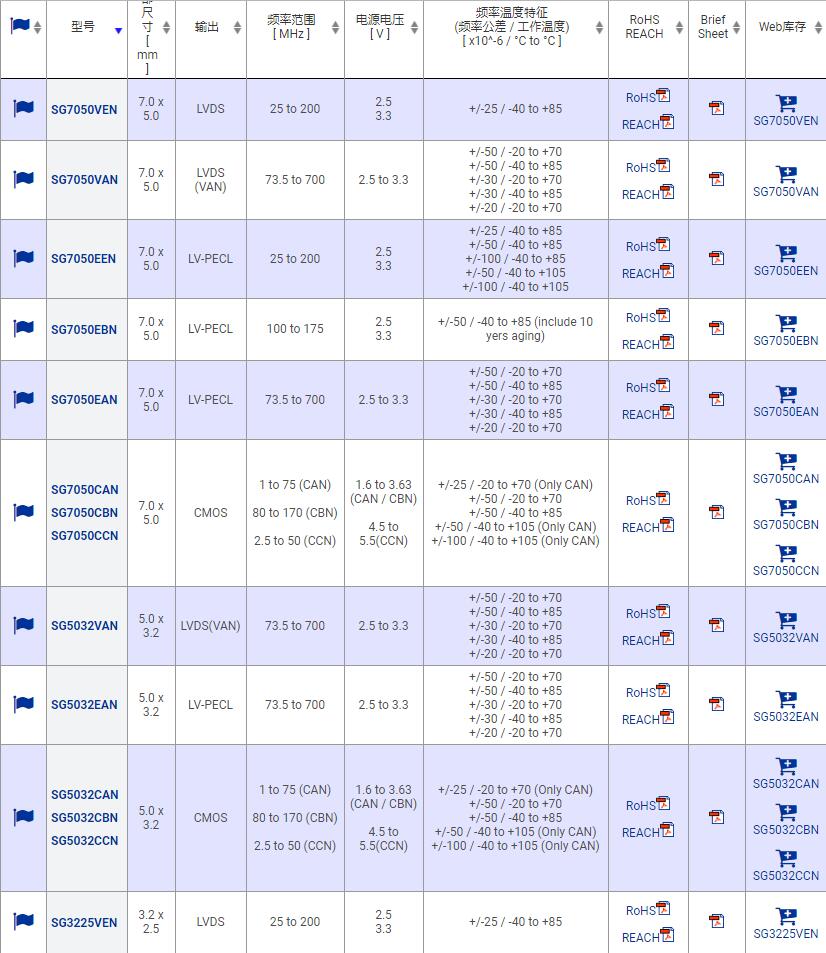

愛普生有源晶體振蕩器產品列表:
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
愛普生晶振,SPXO晶振,SG7050EBN晶振,X1G0045110001晶振
愛普生晶振，貼片晶振,石英晶體振蕩器在“制造、使用、有效利用、再利用”這樣一個產品生命周期中，努力創造豐富的價值，給社會帶來溫馨和安寧，感動和驚喜，同時為減少環境影響，7050石英晶振努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”，實現與地球的和諧相處。
消除事故和環境方面的偶發事件，減少廢物的產生和排放，有效的使用能源和各種自然資源，對緊急事件做好充分準備，以便及時做出反應。
對我們的產品進行檢驗，金屬面石英振蕩器同時告知我們的員工顧客以及公眾，如何安全的使用，如何使用對環境影響較小，幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境。公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平。
愛普生晶振,SPXO晶振,SG7050EBN晶振,X1G0045110001晶振
