愛普生晶振,有源晶振,SG7050EBN晶振,X1G0045110001晶振

頻率:100~175MHZ

尺寸:7.0*5.0mm

貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.
訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息
1

愛普生品牌系列千赫子的貼片晶振,目前占據了中國市場進口晶25%的份額,品牌質量,貨期,品種,品質是廣大用戶有目共睹,從MC-146晶振最早期從MP4,MP3收音機模塊啟用開始,在到國內外各大知名品牌手機,最后應用到國內山寨手機市場,幾乎占據80%的手機行業晶振類別,產品本身特點是體積小,耐高溫,穩定性能高,排帶包裝,應用自動貼片方便.愛普生晶振小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.

愛普生晶振,有源晶振,SG7050EBN晶振,X1G0045110001晶振,小型貼片有源晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.

石英晶振產品電極的設計:石英晶振產品的電極對于石英晶體振蕩器元器件來講作用是1.改變頻率;2.往外界引出電極;3.改變電阻;4.抑制雜波。第1、2、3項相對簡單,第4項的設計很關鍵,電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大,故對電極的設計提出了更精準的要求。

2

型號

符號

參數

輸出規格

-

LV-PECL

輸出頻率范圍

fo

100~175MHZ

電源電壓

VCC

0.125~3.3V

頻率公差
(含常溫偏差)

f_tol

±50×10-6 max.

保存溫度范圍

T_stg

-40-+85

運行溫度范圍

T_use

-10-+70 ,-40-+85

消耗電流

ICC

20mA max.

待機時電流(#1引腳"L"

I_std

10μA max.

輸出負載

Load-R

100Ω (Output-OutputN)

波形對稱

SYM

45-55% [at outputs cross point]

0電平電壓

VOL

-

1電平電壓

VOH

-

上升時間 下降時間

tr, tf

0.4ns max. [20-80% Output-OutputN]

差分輸出電壓

VOD1, VOD2

0.247-0.454V

差分輸出誤差

VOD

50mV [VOD=VOD1VOD2]

補償電壓

VOS

1.125-1.375V

補償電壓誤差

VOS

50mV

交叉點電壓

Vcr

-

OE端子0電平輸入電壓

VIL

VCC×0.3 max.

OE端子1電平輸入電壓

VIH

VCC×0.7 min.

輸出禁用時間

tPLZ

200ns

輸出使能時間

tPZL

2ms

周期抖動(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

總抖動(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12(2)]

相位抖動

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHzfo<40MHz,fo offset:12kHz-5MHz fo40MHz,fo offset:12kHz-20MHz]

愛普生有源進口MHZ振蕩器型號列表:

Rearranges Rearranges Rearranges
Model
Frequency LxWxH Rearranges
Output Wave
Rearranges,Rearranges
Ope Temperature
Rearranges Rearranges Rearranges Rearranges Rearranges
Freq. Tol.
I [Max] 25°C Aging Aging2 Symmetry
SG7050CCN 8.192000 MHz 7.00 x 5.00 x 1.50 mm CMOS -40 to 85 °C +/-50 ppm ≤ 20.0 mA +/-5ppm 40 to 60 %
SG7050CCN 9.830400 MHz 7.00 x 5.00 x 1.50 mm CMOS -40 to 85 °C +/-50 ppm ≤ 20.0 mA +/-5ppm 40 to 60 %
SG7050CCN 7.000000 MHz 7.00 x 5.00 x 1.50 mm CMOS -40 to 85 °C +/-50 ppm ≤ 20.0 mA +/-5ppm 40 to 60 %
SG7050CCN 6.144000 MHz 7.00 x 5.00 x 1.50 mm CMOS -40 to 85 °C +/-50 ppm ≤ 20.0 mA +/-5ppm 40 to 60 %
SG7050EBN 156.250000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 75.0 mA Included in Frequency tolerance 10 years 45 to 55 %
SG7050EBN 125.000000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 75.0 mA Included in Frequency tolerance 10 years 45 to 55 %
SG7050EBN 100.000000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 75.0 mA Included in Frequency tolerance 10 years 45 to 55 %
SG7050EBN 106.250000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 75.0 mA Included in Frequency tolerance 10 years 45 to 55 %
愛普生有源進口MHZ振蕩器編碼列表:

Rearranges Rearranges Rearranges Rearranges
Product Number
Model Frequency LxWxH Rearranges
Output Wave
Rearranges,Rearranges
Ope Temperature
Rearranges Rearranges Rearranges Rearranges Rearranges
Freq. Tol.
I [Max] 25°C Aging Aging2 Symmetry
X1G0045010060 SG7050CCN 8.192000 MHz 7.00 x 5.00 x 1.50 mm CMOS -40 to 85 °C +/-50 ppm ≤ 20.0 mA +/-5ppm 40 to 60 %
X1G0045010061 SG7050CCN 9.830400 MHz 7.00 x 5.00 x 1.50 mm CMOS -40 to 85 °C +/-50 ppm ≤ 20.0 mA +/-5ppm 40 to 60 %
X1G0045010079 SG7050CCN 7.000000 MHz 7.00 x 5.00 x 1.50 mm CMOS -40 to 85 °C +/-50 ppm ≤ 20.0 mA +/-5ppm 40 to 60 %
X1G0045010083 SG7050CCN 6.144000 MHz 7.00 x 5.00 x 1.50 mm CMOS -40 to 85 °C +/-50 ppm ≤ 20.0 mA +/-5ppm 40 to 60 %
X1G0045110001 SG7050EBN 156.250000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 75.0 mA Included in Frequency tolerance 10 years 45 to 55 %
X1G0045110002 SG7050EBN 125.000000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 75.0 mA Included in Frequency tolerance 10 years 45 to 55 %
X1G0045110003 SG7050EBN 100.000000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 75.0 mA Included in Frequency tolerance 10 years 45 to 55 %
X1G0045110004 SG7050EBN 106.250000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 75.0 mA Included in Frequency tolerance 10 years 45 to 55 %
3

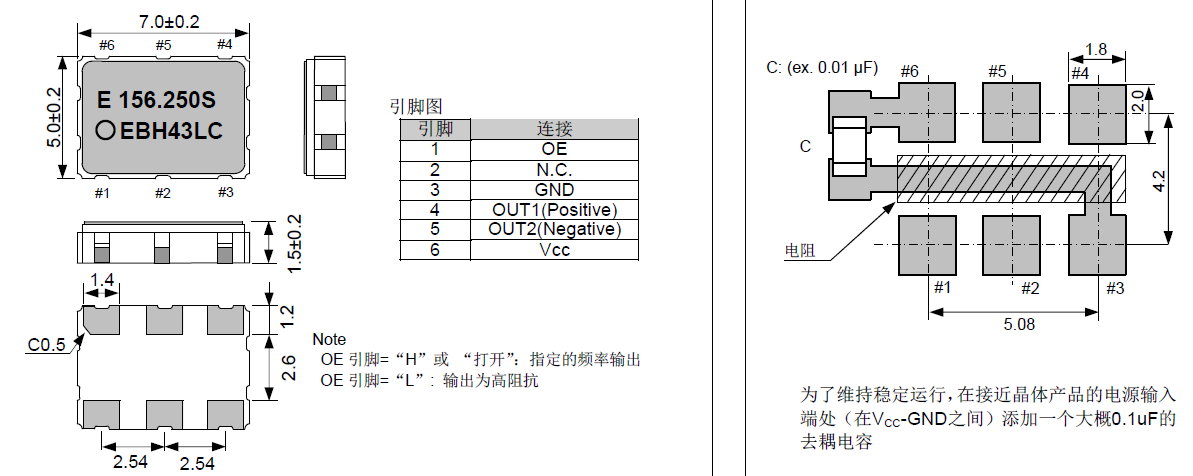

SG7050EBN 7050

4

晶振產品使用每種產品時,請?jiān)?/span>OSC石英晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。愛普生晶振,有源晶振,SG7050EBN晶振,X1G0045110001晶振

所有產品的共同點1:抗沖擊:抗沖擊是指晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。因?yàn)闊o(wú)論何種石英晶振,其內部晶片都是7050晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。 2:輻射:將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。 3:化學制劑 / pH值環境:請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。

4:粘合劑:請勿使用可能導致石英進口晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。(比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。) 5:鹵化合物:請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。6:靜電:過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。

5

愛普生晶振環境管理體系:在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進六腳SMD晶振的目標和指標. 環境行為評價:評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.愛普生晶振,有源晶振,SG7050EBN晶振,X1G0045110001晶振

愛普生晶振集團所生產的壓電石英晶體、,有源晶體,溫補晶體振蕩器(TCXO),有源貼片晶振,恒溫晶體振蕩器(OCXO)完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架:建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響;持續改進——持續改進環境績效和環境管理體系的承諾;

減少污染,節能降耗——污染預防的承諾;依法治理——遵守現行適用的環境法律、法規和其他要求的承諾;“減少污染,節能降耗,建造美麗家園;依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.愛普生晶振環境影響的最小化:遵照社會的期望,改進我們的環境行為,我們將通過金屬面壓電晶振有效利用森林、能源以及其它資源,減少各種形式的廢物來實現這一承諾.
