愛普生晶振,有源晶振,SG-8503CA晶振,X1G0050110000晶振

頻率:50~80MHZ

尺寸:7.0*5.0mm

小型貼片有源晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.
訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息
1

精工愛普生株式會社(總經理:碓井 稔,以下簡稱為“愛普生”)在2008年正式和深圳市金洛鑫電子有限公司簽訂在中國區域深圳總代理簽訂合作協議,在同年期間蘇州愛普生水晶宣布將高端的石英晶體振蕩器生產重心轉移到中國蘇州愛普生工廠生產,并且成立研發中心.因?yàn)橹悄苁謾C(jī),以及GPS衛星導航的普及,有源晶振得到迅速的發展,并且從早期5X7mm的體積演變到今天2520mm體積的溫補晶振,壓控晶振,以下是有源石英晶體振蕩器部分產品型號,愛普生料號等.

愛普生晶振,有源晶振,SG-8503CA晶振,X1G0050110000晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性壓電晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等)。使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內。

2

型號

符號

參數

輸出規格

-

LV-PECL

輸出頻率范圍

fo

50~80MHZ

電源電壓

VCC

0.125~3.3V

頻率公差
(含常溫偏差)

f_tol

±50×10-6 max.

保存溫度范圍

T_stg

-40-+85

運行溫度范圍

T_use

-10-+70 ,-40-+85

消耗電流

ICC

20mA max.

待機時電流(#1引腳"L"

I_std

10μA max.

輸出負載

Load-R

100Ω (Output-OutputN)

波形對稱

SYM

45-55% [at outputs cross point]

0電平電壓

VOL

-

1電平電壓

VOH

-

上升時間 下降時間

tr, tf

0.4ns max. [20-80% Output-OutputN]

差分輸出電壓

VOD1, VOD2

0.247-0.454V

差分輸出誤差

VOD

50mV [VOD=VOD1VOD2]

補償電壓

VOS

1.125-1.375V

補償電壓誤差

VOS

50mV

交叉點電壓

Vcr

-

OE端子0電平輸入電壓

VIL

VCC×0.3 max.

OE端子1電平輸入電壓

VIH

VCC×0.7 min.

輸出禁用時間

tPLZ

200ns

輸出使能時間

tPZL

2ms

周期抖動(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

總抖動(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12(2)]

相位抖動

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHzfo<40MHz,fo offset:12kHz-5MHz fo40MHz,fo offset:12kHz-20MHz]

愛普生有源進口MHZ振蕩器型號列表:

Rearranges Rearranges Rearranges
Model
Frequency LxWxH Rearranges
Output Wave
Rearranges,Rearranges
Ope Temperature
Rearranges Rearranges Rearranges Rearranges Rearranges
Freq. Tol.
I [Max] 25°C Aging Aging2 Symmetry
SG2016CAN 27.000000 MHz 2.00 x 1.60 x 0.70 mm CMOS -40 to 105 °C +/-50 ppm ≤ 2.2 mA +/-3ppm 45 to 55 %
SG2016CAN 40.000000 MHz 2.00 x 1.60 x 0.70 mm CMOS -40 to 105 °C +/-100 ppm ≤ 2.2 mA +/-3ppm 45 to 55 %
SG2016CAN 25.000000 MHz 2.00 x 1.60 x 0.70 mm CMOS -20 to 70 °C +/-25 ppm ≤ 2.2 mA +/-3ppm 45 to 55 %
SG2016CAN 38.000000 MHz 2.00 x 1.60 x 0.70 mm CMOS -40 to 85 °C +/-50 ppm ≤ 2.2 mA +/-3ppm 45 to 55 %
SG-8503CA 7.00 x 5.00 x 1.70 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 90.0 mA Included in Frequency tolerance 10 years 45 to 55 %
SG-8503CA 156.250000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 90.0 mA Included in Frequency tolerance 10 years 45 to 55 %
SG-8503CA 100.000000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 90.0 mA Included in Frequency tolerance 10 years 45 to 55 %
SG-8503CA 125.000000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 90.0 mA Included in Frequency tolerance 10 years 45 to 55 %
愛普生有源進口MHZ振蕩器編碼列表:

Rearranges Rearranges Rearranges Rearranges
Product Number
Model Frequency LxWxH Rearranges
Output Wave
Rearranges,Rearranges
Ope Temperature
Rearranges Rearranges Rearranges Rearranges Rearranges
Freq. Tol.
I [Max] 25°C Aging Aging2 Symmetry
X1G0048010021 SG2016CAN 27.000000 MHz 2.00 x 1.60 x 0.70 mm CMOS -40 to 105 °C +/-50 ppm ≤ 2.2 mA +/-3ppm 45 to 55 %
X1G0048010022 SG2016CAN 40.000000 MHz 2.00 x 1.60 x 0.70 mm CMOS -40 to 105 °C +/-100 ppm ≤ 2.2 mA +/-3ppm 45 to 55 %
X1G0048010024 SG2016CAN 25.000000 MHz 2.00 x 1.60 x 0.70 mm CMOS -20 to 70 °C +/-25 ppm ≤ 2.2 mA +/-3ppm 45 to 55 %
X1G0048010025 SG2016CAN 38.000000 MHz 2.00 x 1.60 x 0.70 mm CMOS -40 to 85 °C +/-50 ppm ≤ 2.2 mA +/-3ppm 45 to 55 %
X1G0050110000 SG-8503CA 7.00 x 5.00 x 1.70 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 90.0 mA Included in Frequency tolerance 10 years 45 to 55 %
X1G0050110003 SG-8503CA 156.250000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 90.0 mA Included in Frequency tolerance 10 years 45 to 55 %
X1G0050110004 SG-8503CA 100.000000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 90.0 mA Included in Frequency tolerance 10 years 45 to 55 %
X1G0050110005 SG-8503CA 125.000000 MHz 7.00 x 5.00 x 1.70 mm LV-PECL -40 to 85 °C +/-50 ppm ≤ 90.0 mA Included in Frequency tolerance 10 years 45 to 55 %
3

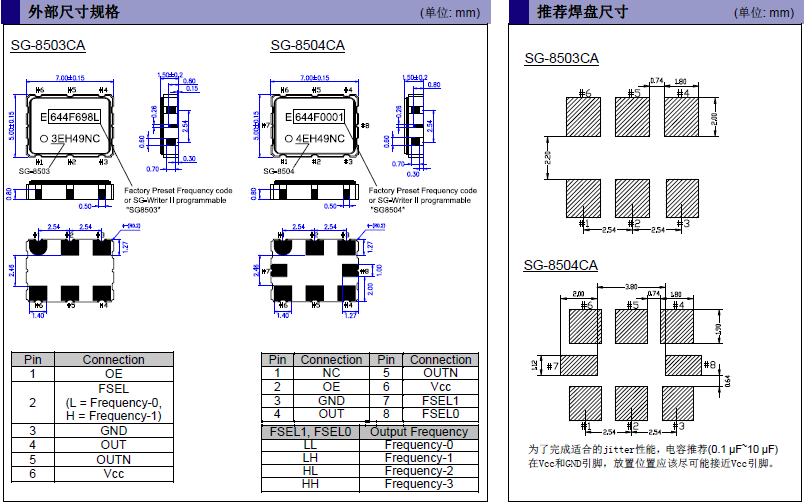

SG-8503CA SG-8504CA CMOS

4

晶振產品使用每種產品時,請?jiān)?b>進口石英晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。 愛普生晶振,有源晶振,SG-8503CA晶振,X1G0050110000晶振

晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的貼片有源晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。

機械振動的影響:當石英振蕩器產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。

5

愛普生晶振環境管理體系:在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進低消耗晶振的目標和指標. 環境行為評價:評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.愛普生晶振,有源晶振,SG-8503CA晶振,X1G0050110000晶振

加強環境意識教育,提高全員環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器(TCXO)、恒溫晶體振蕩器(OCXO),7050有源貼片晶振,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響.  我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器, 晶振,石英晶振更趨于綠色,提高本公司的社會形象.

愛普生晶振集團不斷改進設計,優化工藝,調整工廠布局,采取相應措施,減少各種污染環境的因素,盡可能地節省資源和能源,積極保護廠區和周?chē)貐^(qū)的環境,在本公司石英晶振,有源貼片晶振,壓電石英晶體、有源晶體的生產與經營過程中充分考慮對環境的影響,為人類的健康生存和持續發展作出貢獻.
