愛普生晶振,有源晶振,SG-8101CB晶振,X1G0052010011晶振
頻率：0.67~170MHZ

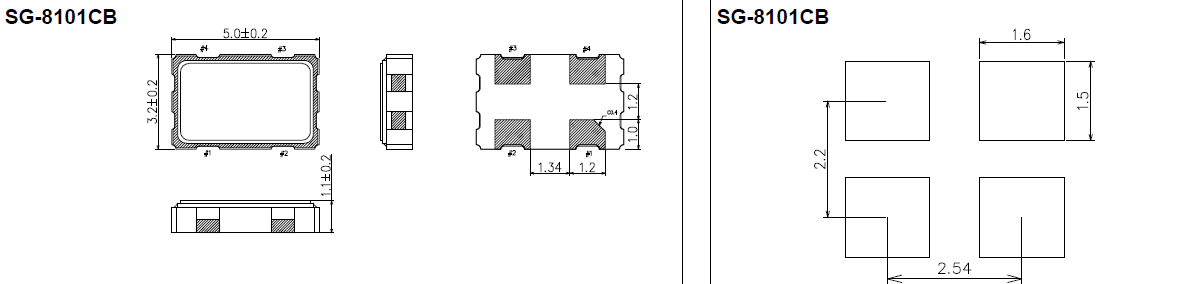

尺寸：5.0*3.2mm
EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事晶體元件的廠商,愛普生拓優科夢（Epson — yocom）運用長年積累的培育人工石英晶體振蕩器以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件:定時元器件、傳感元器件、光學元器件,并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.
愛普生晶振,有源晶振,SG-8101CB晶振,X1G0052010011晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等數碼產品類別,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛工作的高溫回流溫度曲線要求.
型號
符號
輸出規格
-
COMS
輸出頻率范圍
fo
0.67~170MHZ
電源電壓
VCC
1.8~3.3V
頻率公差
f_tol
±50×10-6 max., ±100×10-6 max.
保存溫度范圍
T_stg
-40-+85℃
運行溫度范圍
T_use
-10-+70℃ ,-40-+85℃
消耗電流
ICC
20mA max.
待機時電流（＃1引腳"L"）
I_std
10μA max.
輸出負載
Load-R
100Ω (Output-OutputN)
波形對稱
SYM
45-55% [at outputs cross point]
0電平電壓
VOL
-
1電平電壓
VOH
-
上升時間 下降時間
tr, tf
0.4ns max. [20-80% Output-OutputN]
差分輸出電壓
VOD1, VOD2
0.247-0.454V
差分輸出誤差
⊿VOD
50mV [⊿VOD=｜VOD1VOD2｜]
補償電壓
VOS
1.125-1.375V
補償電壓誤差
⊿VOS
50mV
交叉點電壓
Vcr
-
OE端子0電平輸入電壓
VIL
VCC×0.3 max.
OE端子1電平輸入電壓
VIH
VCC×0.7 min.
輸出禁用時間
tPLZ
200ns
輸出使能時間
tPZL
2ms
周期抖動（1）
tRMS
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
tp-p
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
總抖動（1）
tTL
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
相位抖動
tpj
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz)
愛普生有源進口MHZ振蕩器型號列表:
參數
（含常溫偏差）
[13.5MHz≦fo<40MHz,fo offset:12kHz-5MHz fo≧40MHz,fo offset:12kHz-20MHz]
愛普生有源進口MHZ振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-8101CA
98.304000 MHz
7.00 x 5.00 x 1.40 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 5.9 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CA
10.000000 MHz
7.00 x 5.00 x 1.40 mm
CMOS
-40 to 105 °C
+/-50 ppm
≤ 3.5 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CA
22.660000 MHz
7.00 x 5.00 x 1.40 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 4.4 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CA
40.000000 MHz
7.00 x 5.00 x 1.40 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 4.4 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CB
133.000000 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 105 °C
+/-50 ppm
≤ 8.1 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CB
100.000000 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 5.9 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CB
148.351648 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 8.1 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CB
148.500000 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 8.1 mA
Included in Frequency tolerance First year
45 to 55 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0051910030
SG-8101CA
98.304000 MHz
7.00 x 5.00 x 1.40 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 5.9 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0051910031
SG-8101CA
10.000000 MHz
7.00 x 5.00 x 1.40 mm
CMOS
-40 to 105 °C
+/-50 ppm
≤ 3.5 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0051910032
SG-8101CA
22.660000 MHz
7.00 x 5.00 x 1.40 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 4.4 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0051910033
SG-8101CA
40.000000 MHz
7.00 x 5.00 x 1.40 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 4.4 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0052010011
SG-8101CB
133.000000 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 105 °C
+/-50 ppm
≤ 8.1 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0052010012
SG-8101CB
100.000000 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 5.9 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0052010013
SG-8101CB
148.351648 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 8.1 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0052010014
SG-8101CB
148.500000 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 8.1 mA
Included in Frequency tolerance First year
45 to 55 %
耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接有源貼片晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。愛普生晶振,有源晶振,SG-8101CB晶振,X1G0052010011晶振
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存石英貼片晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
金屬面晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
愛普生晶振集團所生產的壓電石英晶體、5032mm石英晶振,溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架：建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；持續改進——持續改進環境績效和環境管理體系的承諾；減少污染,節能降耗——污染預防的承諾；依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；愛普生晶振,有源晶振,SG-8101CB晶振,X1G0052010011晶振
“減少污染,節能降耗,建造美麗家園；依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.基站平臺晶振環境影響的最小化：遵照社會的期望,改進我們的環境行為,我們將通過有效利用森林、能源以及其它資源,減少各種形式的廢物來實現這一承諾.
愛普生晶振環境管理體系：在每一個運行部門,實施可編程5032晶振支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標. 環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.
