愛普生晶振,SPXO晶振,SG-8101CE晶振,X1G0055910011晶振

頻率:0.67-170MHZ

尺寸:3.2*2.5mm

貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為金屬面有源晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.



訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息
1

愛普生晶振,SPXO晶振,SG-8101CE晶振,X1G0055910011晶振,3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

        貼片晶振晶片邊緣處理技術:3225進口晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定。

2

項目

符號

規格說明

條件

輸出頻率范圍

f0

0.67-170MHZ

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

1.98-2.2 V

聯系我們以了解更多相關信息

儲存溫度

T_stg

-40 to +125

裸存

工作溫度

T_use

G: -40 to +85

請聯系我們查看更多資料http://ellentracy.cn

H: -40 to +105


頻率穩定度

f_tol

J: ±15× 10-6



L: ±20× 10-6

T: ±50 × 10-6

功耗

ICC

3.5 mA Max.

無負載條件、最大工作頻率

待機電流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

輸出電壓

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



輸出負載條件

L_CMOS

15 pF Max.



輸入電壓

VIH

80% VCC Max.

ST 終端

VIL

20 % VCC Max.

上升/下降時間

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振蕩啟動時間

t_str

3 ms Max.

t=0 at 90 %

頻率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

愛普生有源晶體振蕩器編碼列表:
Product Number Model Frequency LxWxH Output Wave Ope Temperature Freq. Tol. I [Max] 25°C Aging Aging2 Symmetry
X1G0055910011 SG-8018CE 25.000000 MHz 3.20 x 2.50 x 1.20 mm CMOS -40 to 105 °C +/-50 ppm  4.4 mA Included in Frequency tolerance 10 years 45 to 55 %
X1G0055910012 SG-8018CE 25.000000 MHz 3.20 x 2.50 x 1.20 mm CMOS -40 to 105 °C +/-50 ppm  4.4 mA Included in Frequency tolerance 10 years 45 to 55 %
X1G0055910013 SG-8018CE 20.000000 MHz 3.20 x 2.50 x 1.20 mm CMOS -40 to 105 °C +/-50 ppm  3.5 mA Included in Frequency tolerance 10 years 45 to 55 %
X1G0055910014 SG-8018CE 20.000000 MHz 3.20 x 2.50 x 1.20 mm CMOS -40 to 105 °C +/-50 ppm  3.5 mA Included in Frequency tolerance 10 years 45 to 55 %
X1G0055910015 SG-8018CE 50.000000 MHz 3.20 x 2.50 x 1.20 mm CMOS -40 to 105 °C +/-50 ppm  4.4 mA Included in Frequency tolerance 10 years 45 to 55 %
X1G0055910016 SG-8018CE 50.000000 MHz 3.20 x 2.50 x 1.20 mm CMOS -40 to 105 °C +/-50 ppm  4.4 mA Included in Frequency tolerance 10 years 45 to 55 %
X1G0055910017 SG-8018CE 48.000000 MHz 3.20 x 2.50 x 1.20 mm CMOS -40 to 105 °C +/-50 ppm  4.4 mA Included in Frequency tolerance 10 years 45 to 55 %
X1G0055910018 SG-8018CE 48.000000 MHz 3.20 x 2.50 x 1.20 mm CMOS -40 to 105 °C +/-50 ppm  4.4 mA Included in Frequency tolerance 10 years 45 to 55 %
3

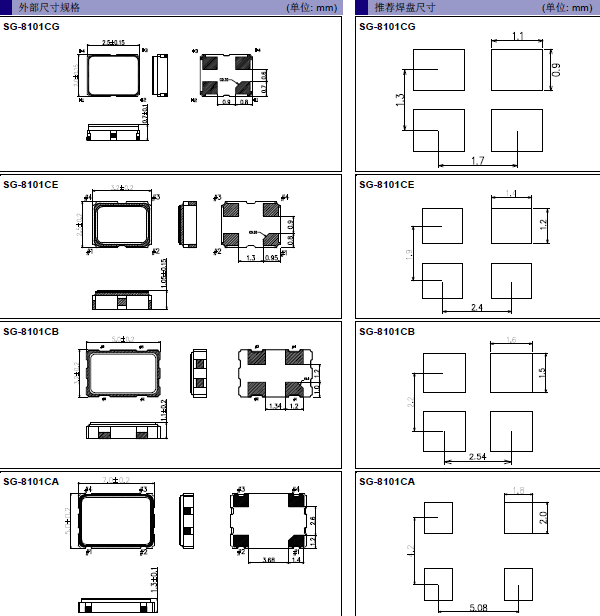

SG-8101CA CB CE CG CMOS

愛普生有源晶體振蕩器產品列表:

SG-8101 8503 04 06

4

1.DIP 產品

已變形的石英晶振引腳不能插入板孔中。請勿施加過大壓力,以免引腳變形。

2.SOJ 產品和SOP 產品

請勿施加過大壓力,以免石英晶振引腳變形。已變形的石英晶振引腳焊接時會造成浮起。尤其是SOP產品需要更加小心處理。

3.超聲波清洗

(1)使用AT-切割晶體和表面濾波器波(SAW)/聲表面諧振器的產品,可以通過超聲波進行清洗。但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞。確保已事先檢查系統的適用性。

(2)使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞。

(3)請勿清洗開啟式晶振產品

(4)對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等。

(5)焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。

愛普生晶振,SPXO晶振,SG-8101CE晶振,X1G0055910011晶振

5

愛普生晶振承諾遵守法律和法規,3225封裝SMD晶振實施高度透明的管理、尊重人權、維護健康與安全、為社會發展和環境保護做出貢獻。建立了綠色經營活動的框架,通過共享與綠色經營有關的信息,致力于開展有效的和實際效果大的環?;顒樱娀髽I(yè)的管治能力。

        由環保部跨事業所支持和促進環?;顒印4送?,社長的咨詢機構—環保委員會,小型普通有源晶振還針對各據點的活動情況和全公司的環保課題進行議論和探討。此外,為大力推進二氧化碳減排活動,設立了“防止全球變暖委員會”,加快設計、開發和生產過程中CO2減排活動的步伐。

愛普生晶振,SPXO晶振,SG-8101CE晶振,X1G0055910011晶振

6

MA - 406晶振,陶瓷面無源晶振,貼片型四腳諧振器
