愛普生晶振,差分晶振,XG-2103CA晶振,X1M0003210000晶振

頻率:100-700MHZ

尺寸:7.0*5.0mm

差分晶振,相較于普通晶振而言,低電流電壓可達到低值1V, 工作電壓在2.5V-3.3V,是普通貼片晶振所不能夠達到的,差分晶振具有低電平,低抖動,低功耗等特性.差分晶振作為目前行業中高的要求、高的技術石英晶體振蕩器,具有相位低、損耗低的特點.差分貼片晶體振蕩器使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾(EMI)是高的度免疫的.


訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息
1

愛普生晶振,SPXO晶振,XG-2103CA晶振,X1M0003210000晶振,差分晶振的使用特點在于能夠從50MHZ頻率做到700MHZ的高的頻點.特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”.此款晶振電源電壓相較于之前能夠做到2.5V~3.3V之間,其工作溫度以及儲存溫度范圍遠遠過了普通晶振,達到了-45°~+100°的溫度范圍,差分晶振的精度值(PPM)可精確到±10PM,普通晶振達不到的輸出電壓,差分晶振做到了1V,起振時間快為0秒,隨機抖動性能0.2ps Typ. 3ps Typ. 25ps Typ. 4ps Typ.都是較為常見的,相位抖動能從0.3ps Max-1ps Max.

貼片晶振高精密點膠技術:六腳石英晶振晶片膠點的位置、大小:位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上,點上導電膠,并高溫固化,通過彈簧即可引出電信號。

2

項目

符號

規格說明

條件

輸出頻率范圍

f0

100-700MHZ

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

2.5-3.3V

聯系我們以了解更多相關信息

儲存溫度

T_stg

-55 to +125

裸存

工作溫度

T_use

G: -5 to +85

請聯系我們查看更多資料http://ellentracy.cn

H: -20 to +70


頻率穩定度

f_tol

J: ±100× 10-6



L: ±30× 10-6

T: ±50× 10-6

功耗

ICC

3.5 mA Max.

無負載條件、最大工作頻率

待機電流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

輸出電壓

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



輸出負載條件

L_CMOS

15 pF Max.



輸入電壓

VIH

80% VCC Max.

ST 終端

VIL

20 % VCC Max.

上升/下降時間

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振蕩啟動時間

t_str

3 ms Max.

t=0 at 90 %

頻率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

愛普生有源晶體振蕩器編碼列表:
Product Number Model Frequency LxWxH Output Wave Ope Temperature Freq. Tol. I [Max] 25°C Aging Aging2 Symmetry
X1M0003210000 XG-2103CA 150.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL -5 to 85 °C +/-100 ppm  60.0 mA Included in Frequency tolerance 10 years 45 to 55 %
X1M0003210001 XG-2103CA 132.812500 MHz 7.00 x 5.00 x 1.20 mm LV-PECL -5 to 85 °C +/-100 ppm  60.0 mA Included in Frequency tolerance 10 years 45 to 55 %
X1M0003610001 XG-2103CA 212.500000 MHz 7.00 x 5.00 x 1.20 mm LVDS -5 to 85 °C +/-100 ppm  30.0 mA Included in Frequency tolerance 10 years 45 to 55 %
X1M0003610002 XG-2103CA 133.333333 MHz 7.00 x 5.00 x 1.20 mm LVDS -20 to 70 °C +/-100 ppm  30.0 mA Included in Frequency tolerance 10 years 45 to 55 %
3

XG-2121CA XG2102CA

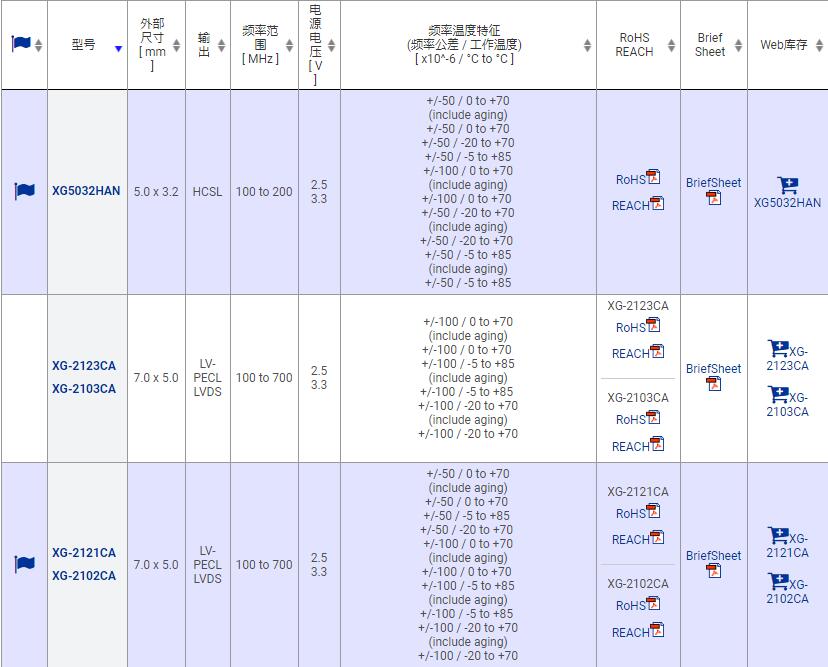

愛普生有源晶體振蕩器產品列表:

XG-2102CA 03CA 21CA 5032HAN

4

晶振在使用過程中需要注意哪些事項,晶振產品在使用過程中產生不良都有那些原因照成的,如果石英晶振產生了不良我們又該怎么處理,怎么去預防在以后的生產過程中確保品質不在出問題。

大家都知道晶振其實分為很多的類別,比如陶瓷諧振器,以及石英晶體諧振器,石英晶體振蕩器,那么石英晶體振蕩器又稱呼為有源晶振,何為有源晶振?

有源的意思就是帶有電壓功能,是只產品在使用過程中首先需要通過電壓起振,一般有源晶振的電壓在3.3V-5V之間。其實有源晶振在細分的情況下又能分成壓控振蕩器(VCXO)以及溫補晶振(TCXO)這兩者又可以合并為壓控溫補晶振(VC-TCXO),壓控晶振的原理簡單的說就是產品在工作過程中有一個電壓穩定控制功能,當石英晶振在使用過程中遇到電壓變大或者變小的情況下,產品可以在自帶電壓功能的情況下把電壓控制在可接受范圍,以及控制振蕩器的PPM精度,不超出在需要的頻率內,使其能夠穩定的給CPU提供精準信號,這就是壓控振蕩器的主要特點。

愛普生晶振,SPXO晶振,XG-2103CA晶振,X1M0003210000晶振

5

隨著事業的成長,碳排放呈現增加的趨勢,但是愛普生將繼續推進由防止地球變暖特別委員會開展的活動,7.0*5.0mm石英晶振作為活動主體的事業所,通過橫向開展改進能源效率的措施、與積極實施性價比較高的節能措施,為削減愛普生集團整體的碳排放總量而努力。

愛普生石英晶振符合 ISO 9001和ISO 14001認證,京瓷嚴格遵守質量和環保性能的需求.隨著數字網絡在全球范圍內的普及,石英晶體組件將履行更為關鍵的作用.我們將著手解決發展下一代有價值的部件的挑戰.我們?nèi)匀恢铝τ跒槲覀兊墓蓶|,企業合作伙伴,社區和員工更大的利益相關者的滿意度.SMD型電壓控制振蕩器通過企業管理,值得普遍尊重,我們努力實現可持續經營,豐富社會.

愛普生晶振,SPXO晶振,XG-2103CA晶振,X1M0003210000晶振

6

MA - 406晶振,陶瓷面無源晶振,貼片型四腳諧振器
