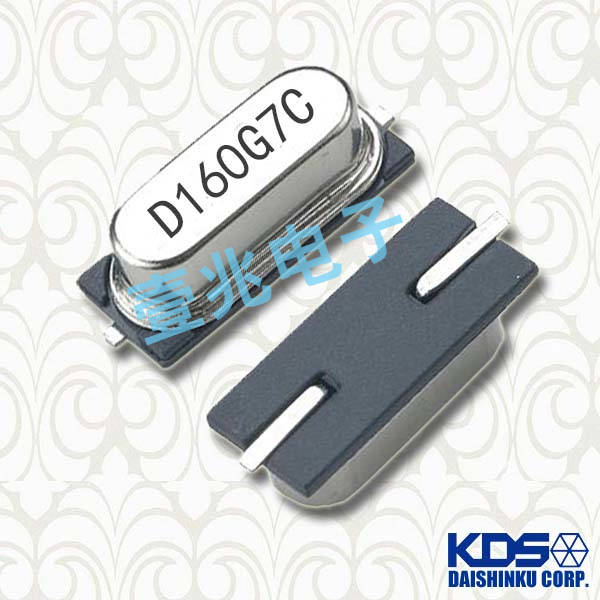

KDS晶振,SMD-49貼片晶振,1AJ240006AK電腦晶振
頻率:4.000MHz-60.000MHZ

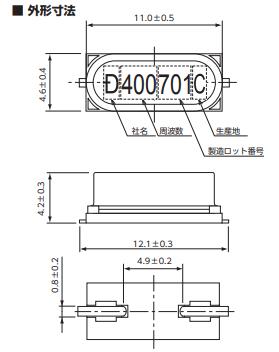

尺寸:11*4.6mm
49SMD貼片晶振本身體積小,超薄型貼片石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型?薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差?。┑闹虚g領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
KDS晶振,SMD-49貼片晶振,1AJ240006AK電腦晶振
貼片晶振本身體積小,超薄型貼片石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型?薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差?。┑闹虚g領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
KDS晶振,SMD-49貼片晶振,1AJ240006AK電腦晶振
西鐵城晶振規格 |
單位 |
晶振頻率范圍 |
石英晶振基本條件 |
標準頻率 |
f_nom |
4.000MHz-60.000MHZ |
標準頻率1AJ240006AK |
儲存溫度 |
T_stg |
-40°C ~ +85°C |
裸存 |
工作溫度 |
T_use |
-30°C ~ +80°C |
標準溫度 |
激勵功率 |
DL |
100μW Max. |
推薦:1μW ~ 100μW |
頻率公差 |
f_— l |
±30 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
7pF9PF12PF18PF20PF |
超出標準說明,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
品牌 | 原廠代碼 | 型號 | 尺寸 | 頻率 | 負載/電壓 | 精度 |
KDS | 1AJ039286A | SMD-49 | 3.928231M | |||
KDS | 1AJ040003DJ | SMD-49 | 4.000M | |||
KDS | 1AJ043324C | SMD-49 | 11*4.6 | 4.332M | 12PF | 20PPM |
KDS | 1AJ073726AV | SMD-49 | 7.3728M | |||
KDS | 1AR11059CEB | SMD-49 | 11.0592M | 16PF | 30PPM | |
KDS | 1AJ160006BL | SMD-49 | 16.000M | |||
KDS | 1AJ16000EEL | SMD-49 | 16.000M | |||
KDS | 1AJ160003D | SMD-49 | 16.000M | 30PPM | ||
KDS | 1AJ17408AAGA | SMD-49 | 11*4.6 | 17.408M | 16PF | 50PPM |
KDS | 1AJ240006AEA | SMD-49 | 11*4.6 | 24.000M | 16PF | 50PPM |
KDS | 1AJ240006AK | SMD-49 | 11*4.6 | 24.000M | 16PF | 30PPM |
KDS | 1AJ240006BB | SMD-49 | 11*4.6 | 24.000M | 16PF | 30PPM |
KDS | 1AJ245765C | SMD-49 | 11*4.6 | 24.576M | 18PF | 30PPM |
KDS | 1AR245766AZ | SMD-49 | 11*4.6 | 24.576M | 20PF | 30ppm |
KDS | 1AR245766BE | SMD-49 | 11*4.6 | 24.576M | ||
KDS | 1AJ250004B | SMD-49 | 11*4.6 | 25.000M | 20PF | 30PPM |
KDS | 1AR270002GA | SMD-49 | 11*4.6 | 27.000M | 12.9PF | 20PPM |
KDS | 1AR270002CG | SMD-49 | 11*4.6 | 27.000M | 10PF | 20PPM |
KDS | 1AR270002CGA | SMD-49 | 11*4.6 | 27.000M | 10PF | 30PPM |
KDS | 1AR270002EH | SMD-49 | 11*4.6 | 27.000M | 12PF | 20PPM |
KDS | 1AV270002BA | SMD-49 | 11*4.6 | 27.000M | 16PF | 50PPM |
KDS | 1AR270002CQ | SMD-49 | 11*4.6 | 27.000M | 10PF | 30ppm |
KDS | 1AJ270002CH | SMD-49 | 11*4.6 | 27.000M | 10PF | 20ppm |
KDS | 1AJ270002DT | SMD-49 | 11*4.6 | 27.000M | 12PF | 15ppm |
KDS | 1AR304002A | SMD-49 | 11*4.6 | 30.400M | 12PF | 50ppm |
KDS | 1AC112893EA | AT-49 | 11*4.6 | 11.2893M | 10PF | 20ppm |
KDS | 1AC125821EA | AT-49 | 11*4.6 | 12.58291M | 8.8PF | 20ppm |
KDS | 1AY289002DB | AT-49 | 11*4.6 | 28.900M | 12PF | 50PPM |
KDS 晶振產品參數:
采用具有較低電阻(RR)的晶振。
使用光盤和CG的不等價的設計。我們可以增加鎘(XOUT)的負載電容和降低CG(辛)的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。
當有信號輸出從XOUT但不辛,其表示后面的功耗的情況下 - 電極后端電路是極其巨大的。我們可以添加一個緩沖電路的輸出和它的后電極之間,以驅動后端電路。
但1-5的方法上面提到的,你也可以按照步驟1-4-4的三種方法。如有不明白請聯系我公司溫補晶振的應用工程師和IC制造商尋求進一步的幫助,如果你的問題不能得到解決。系統無法運行,因?yàn)?a href="http://ellentracy.cn/SMDcrystal.html" title="貼片晶振" target="_blank">貼片晶振晶體沒有足夠的輸出波形振幅。
(1)線路連接的電阻(R)與晶體串聯
(2)從起點到振蕩的停止點調整R的值。
(3)振蕩期間測量R的值。
(4)你將能夠獲得負電阻的值,|·R|= R +的Rr,和RR =晶振的阻力。
附:所連接的電路的雜散電容,可能會影響測定值。
如果晶振的參數是正常的,但它不工作穩步振蕩電路中,我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話,我們有三種方法來改善這樣的情況:
降低外部電容(Cd和CG)的值,并采用其他石英晶振具有較低負載電容(CL)。
KDS晶振,SMD-49貼片晶振,1AJ240006AK電腦晶振日本KDS晶振公司環保環境與發展對策:實行可持續發展戰略。采取有效措施,防治工業污染。提高能源利用效率,改善能源結構。運用經濟手段保護環境。大力推進科技進步,加強環境科學研究,貼片石英晶振積極發展環境保護產業。健全環境法規,強化環境管理。加強環境教育,不斷提高環境意識。
生物多樣性保全活動的參加,深圳進口晶振代理商環境関搭配等的信息積極的公開的事,與社會的交流的知識進一步加深協調進一步的協調。這個環境方針是根據文件等的全體職員以及共同工作的人們。按照這個環境方針,小S型貼片晶振設定環境目的和目標,確實是落實,對其進行重新評估,努力持續改善。西鐵城晶振有限公司.進行協同集團全球環境保全措施作為全球業務支持一個可持續發展的社會發展.
