日本KDS晶振,DSX530GA貼片二腳晶振,1C707600CC1B陶瓷晶振

頻率:7-70MHZ

尺寸:5.0mm*3.2mm

超薄型、超低頻陶瓷晶振晶片的邊緣處理技術:是超小型、超低頻石英晶振晶體元器件研發及生產必須解決的技術問題,為行業的技術難題之一。具體解決的辦法是使用高速倒邊方式,通過結合以往低速滾筒倒邊KDS晶振去除晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理日本KDS晶振,DSX530GA貼片二腳晶振,1C707600CC1B陶瓷晶振
訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息

1超薄型、超低頻陶瓷晶振晶片的邊緣處理技術:是超小型、超低頻石英晶振晶體元器件研發及生產必須解決的技術問題,為行業的技術難題之一。具體解決的辦法是使用高速倒邊方式,通過結合以往低速滾筒倒邊KDS晶振去除晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理

普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

日本KDS晶振,DSX530GA貼片二腳晶振,1C707600CC1B陶瓷晶振

2

KDS晶振規格

單位

晶振頻率范圍

石英晶振基本條件

標準頻率

f_nom

7-70MHZ

標準頻率DSX530GA

儲存溫度

T_stg

-40°C ~ +85°C

裸存

工作溫度

T_use

-40°C ~ +85°C

標準溫度

激勵功率

DL

200μW Max.

推薦:1μW ~ 100μW

頻率公差

f_— l

±20 × 10-6 (標準),
(±15 × 10-6 ~ ±50 × 10-6 可用)

+25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息,http://ellentracy.cn

頻率溫度特征

f_tem

±30 × 10-6/-20°C ~ +70°C

超出標準的規格請聯系我們.

負載電容

CL

8pF ,10PF,12PF

不同負載電容要求,請聯系我們.

串聯電阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

頻率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

3

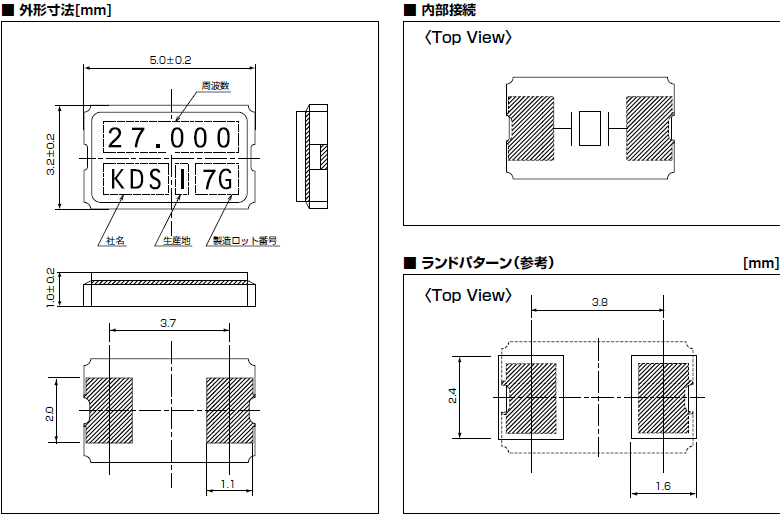

DSX530GA 5032

KDS貼片晶振產品列表:

DSX221G DSX321G DSX530GA

4

7-1。如果信號具有高頻率,請使用以下方法:使用貼片晶振外殼為接地。采用水晶較小C0。

增加電路,鎘和CG的外部電容,并采用晶體具有較高的負載電容CL。

7-2。請檢查周圍電路和PCB布局,如果上面的方法都沒有能夠解決您的問題。如果兩者都正常,那么請你聯系IC制造商探討其芯片組設計的不明信號的反應。改變周圍電路的設計只能緩解問題,而不是完全解決它。通常。這將是最好找出來的芯片組設計問題并解決它。

石英晶振頻率輸出是目標頻率的三倍

這個問題的可能性相對較小。兩腳5032陶瓷晶體請確定的三次泛音調模式的頻率反饋是否大于基頻模式,由于放大電路的反饋大。當放大電路內置于芯片組此問題可能會發生。為了解決這個問題,請采用三次泛音模式晶振。

7-3。此外,放大電路,第三色調模式設計不當也可能導致電路由第五音模式振蕩或不振蕩。

系統故障是由于超大輸出波形的幅度。

7-4。請參照資料2.也可以提高終端石英晶振電容解決方案,然后檢查波形幅度是否得到改善。

7-5。請確定使用頻譜分析儀機中斷信號的頻率。我們可以發現存在的問題是根據頻率什么。

7-6。如果是從電源的交流信號,請檢查電源和信號的兩個理由的狀態是否是浮動的。請改為浮動,如果它不是。

日本KDS晶振,DSX530GA貼片二腳晶振,1C707600CC1B陶瓷晶振

5

公司的各項能源、5032兩腳貼片晶振資源消耗指標和排放指標達到國內領先、國際先進水平。

KDS晶振集團實施創新戰略,提高自主創新能力,確保公司可持續發展。實施節約戰略,提高建設節約環保型企業能力,陶瓷晶振確保實現節能環保規劃目標。

KDS晶振所有的經營組織都將積極應用國際標準以及適用的法律法規。為促進合理有效的公共政策的制訂實施加強戰略聯系。

消除事故和環境方面的偶發事件,5032小型貼片晶振減少?gòu)U物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應。

對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境。

日本KDS晶振,DSX530GA貼片二腳晶振,1C707600CC1B陶瓷晶振

6
TSX-5032晶振,四腳金屬貼片晶振,5032mm封裝諧振器
