針對計時晶振疑問Microchip這樣回答

我們都知道晶振是計時模塊重要的電子元器件,如果缺乏晶振的使用,整個的電路系統的將無法運轉,雖說晶振體積不太,但就是因為產品不大,節省大量的電路空間,而且精度值可以根據所需要的頻段來選擇不同的產品,當然石英晶振也會有出問題的時候,比如不起振啊,或者電路匹配不對啊等等問題,接下來這些振蕩器常見問題由Microchip電子為大家解答.

1.是否可以改變編程的輸出頻率?

輸出時鐘頻率在出廠時已編程一次(OTP),但是,頻率庫0(并且只有該特定庫)被非易失性存儲器(RAM)遮蔽,因此,可以臨時更改設置輸出頻率的三個VCO寄存器計數器(N,f,M),同樣,重要的是要注意,這僅適用于存儲體頻率0,因此輸入頻率選擇引腳必須以選擇頻率存儲區0的方式設置(通常所有輸入引腳都接地).

2.輸入頻率選擇引腳的邏輯電平是多少?

有源晶振器件數據手冊指定輸入邏輯電平VIH和VIL,這些電平適用于所有輸入,無論它們是頻率選擇引腳,輸出使能還是待機等.

3.相位噪聲如何隨載波頻率變化?

舉個例子,讓我們考慮一個25MHz的載波,讓我們假設它的相位噪聲曲線(在12kHz到20MHz帶寬內)是已知的,我們還假設人們可能想知道10MHz和50MHz載波的情況有多么不同,12kHz至20MHz帶寬內的所有頻率分量均以dBc/Hz表示,并根據以下關系以不同的壓電石英晶體載波頻率進行縮放:20{dBc/Hz]*log10(頻率/25MHz),對于頻率=10MHz,所有分量均偏移-7.96dB/Hz,對于頻率=50MHz,所有組件移位+6.02dB/Hz.

4.供電電流是否隨電壓供應和時鐘頻率而增加?

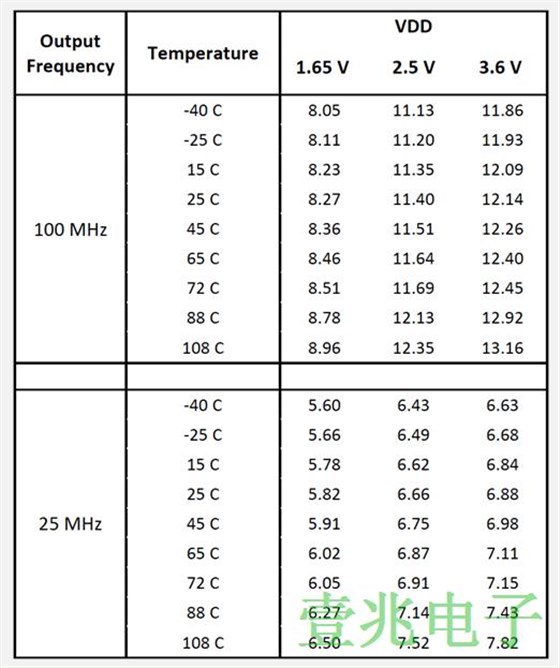

兩者的答案都是肯定的,下表顯示了與DSC1001器件相關的示例.

5.除旁路電容外,您還建議在電源(VDD)上使用鐵氧體磁珠嗎?

我們不建議使用鐵氧體磁珠,因為鐵氧體磁珠可能會在器件啟動時阻止浪涌電流,并可能使時鐘晶體振蕩器器件無法正確初始化,低值電阻可以合理地替代鐵氧體磁珠.

6.啟動時間和啟用時間之間有什么區別?它們是如何測量的?

啟動時間(在數據表中也稱為t SU)定義為從VDD達到其最終值的90％直到輸出時鐘的第一個邊沿的時間,對于VDD緩慢下降速率的情況,定義了90％VDD閾值,其中VDD的上升時間與1.5ms相比可能很大,在PLL鎖定且輸出頻率穩定之前,沒有輸出時鐘,啟用時間(在數據手冊中也稱為t EN)定義為從使能引腳變?yōu)楦唠娖降捷敵鰰r鐘第一個沿的時間,如果使貼片晶振引腳的上升時間與1.5ms相比可能很大,則VIH規范(類似于90％VDD電平)指定使能引腳上升沿的點,從該點開始測量使能時間.

7.在整個溫度范圍內,頻率穩定性如何?

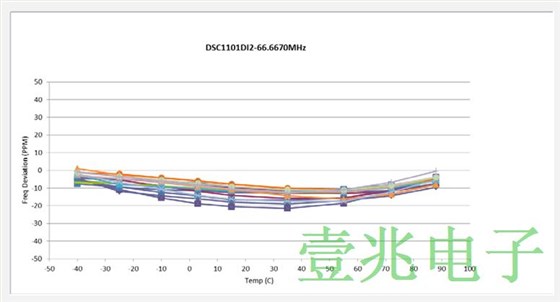

與晶體不同的MEMS振蕩器和時鐘在整個溫度范圍內具有非常穩定的頻率偏差,當溫度升高時,PPM中的頻率偏差通常在晶體中顯著上升,對于MEMS,它實際上保持相當平坦,下圖顯示了DSC1101DI2在66.667MHz時的頻率穩定性,這是采用2520封裝的MEMS振蕩器,具有標稱±25ppm的頻率穩定性.頻率穩定性實際上與石英振蕩器封裝和輸出頻率無關,并且在整個溫度范圍內相當穩定,所有穩定性等級的校準程序都是相同的,頻率等級之間的差異主要在于校準后的測試和部件隨附的性能等級.

8.焊接過程會影響頻率穩定性嗎?

數據表規格適用于發貨時的部件,將MEMS DSC部件焊接到PCB上的過程在發貨之后發生,并且通常可以引入一些適度的頻移量,這種焊接頻率變化在整個溫度范圍內不一定是恒定的,并且自然地取決于貼片石英晶振焊接過程的參數,當零件手工焊接到PCB上時,可以看到最差的頻率偏移,而不是根據數據表建議的回流曲線進行烘箱回流,由SMT組裝引起的頻移可取決于溫度斜率和停留時間,印刷的焊膏量,選擇的焊料合金和助焊膏的選擇,建議SMT組裝商測量其實際的回流曲線,最好將熱電偶或RTD放置在盡可能靠近MEMS器件的位置.

這些問題只是一小部分,不同的客戶會遇到不同的問題,如需要還提問也可以進入康華爾電子官網進行咨詢,壹兆電子是一家專注代理日產晶振,歐美晶振,臺產晶振的中國代理商,代理資質已有十多年的運營經驗,經過時間的沉淀積累了不少忠實客戶,壹兆電子致力于為客戶提供完善的服務和技術講解.
