石英晶體振蕩器XO或有源晶振SPXO的詳細介紹ASE-48.000MHZ-LC-T美國艾博康Abracon晶振編碼

晶體振蕩器XO

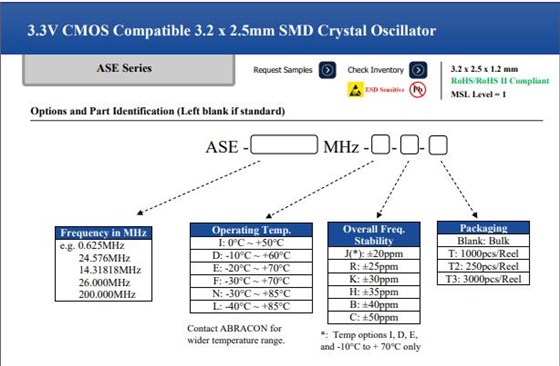

振蕩器通常以系列產品的形式推出,此類專有產品系列都遵循相同的零件編號方案.ASE-48.000MHZ-LC-T也屬于此類零件編號方案.編號方案通常包括一個前綴,指示振蕩器屬于哪個系列.接下來通常是頻率的編號,一般以MHz為單位.工作溫度通常也是選項.兩個最常見的工作溫度范圍為-20?C至70?C和-40?C至85?C.Abracon有源晶體振蕩器后面通常是頻率穩定性的編號.根據Abracon提供的術語表,頻率穩定性是在工作溫度范圍內“相對于25?C溫度下的測量頻率的最大允許頻率偏差”.ASE系列只有CMOS輸出,因此未在編號中標示.振蕩器旨在驅動特定負載.晶體和振蕩電路能夠提供帶有邏輯電平輸出的信號.這些輸出包括很多不同類型,旨在滿足振蕩器所驅動負載的邏輯需求,深圳進口晶振代理商例如TTL、CMOS、HCMOS和削峰正弦波等.請務必查看需要振蕩器時鐘輸出的設備的說明文檔.這樣用戶可以知道設備需要振蕩器提供哪種類型的邏輯輸出ASE系列的零件編號方案.

石英晶體振蕩器類型	有源晶振描述
類別	晶體，振蕩器，
制造商	Abracon LLC
系列	ASE
包裝	卷帶（TR）
	剪切帶（CT）
產品狀態	在售
基本諧振器	晶體
類型	XO（標準）
頻率	48 MHz
功能	啟用/禁用
輸出	CMOS
電壓 - 供電	3.3V
頻率穩定性	±50ppm
絕對牽引范圍 (APR)	-
工作溫度	-40°C ~ 85°C
電流 - 供電（最大值）	19mA
等級	-
安裝類型	表面貼裝型
封裝/外殼	4-SMD，無引線
大小 / 尺寸	0.126" 長 x 0.098" 寬（3.20mm x 2.50mm）
高度 - 安裝（最大值）	0.047"（1.20mm）
電流 - 供電（禁用）（最大值）	10µA

振蕩器有很多不同類型.最常用的一種是晶體振蕩器.石英晶體是生成時鐘信號的最常用方法之一.這正是晶體振蕩器這一名稱的出處.晶體振蕩器不僅只包括晶體,還有一個電路,設計用于生成適合特定負載的某種信號.晶體osc石英晶振元件決定頻率,該頻率將是固定的.除了頻率之外,輸出的類型也是非常重要的,必須牢記這一點.如果設備需要帶有TTL信號的時鐘,則應選擇帶有TTL輸出的振蕩器.AbraconLLC提供的SE-48.000MHZ-LC-T就是此類振蕩器的一個實例.在ASE-48.000MHZ-LC-T產品頁面底部,通常都會在產品頁面底部列出配件,

石英晶體振蕩器XO,有源晶振SPXO,ASE-48.000MHZ-LC-T美國艾博康A(chǔ)bracon晶振料號

我們可以使用零件編號生成器來配置編號,但經常會遇到該編號的零件沒有庫存的情況.這是因?yàn)榱慵幪栍写罅康倪x項組合.雖然制造商有能力生產所有不同編號的零件,但通?？蛻艨赡軓牟恍枰承┛赡艿慕M合.如果某個所需零件的編號符合編號方案,由于這些產品不是常見庫存貨物,因此必須達到最小訂貨量.若需提出非產品目錄請求,

振蕩器的一些關鍵參數有源晶振SPXO包括工作頻率、供電電壓、輸出信號、頻率穩定性.除此之外,還有其他考慮因素,但這些參數相對比較重要.這些都是可在Oscillators振蕩器頁面上找到這些參數.如果知道了需要的頻率,則可篩選掉不適用的其他所有選項.您可以進入“Frequency”（頻率）選項卡,選擇所需的頻率,然后點擊使用篩選條件按鈕.您可查其中需要32.768kHz的振蕩器.在頻率顯示在右側,ApplyFilters使用篩選條件按鈕顯示在左下方.

石英晶體振蕩器XO,有源晶振SPXO,ASE-48.000MHZ-LC-T美國艾博康A(chǔ)bracon晶振料號

石英晶體振蕩器是一種在輸出端子上產生AC信號的設備.晶體振蕩這個術語可以定義為“以有規律的速度往復運動”.通過將輸入端的DC電壓轉換為輸出端子上的重復AC電壓,晶體振蕩器可以產生信號實現此目的.晶體振蕩器包括放大器和濾波器/耦合網絡,它們使用正反饋環路工作.振蕩器通常采用密閉式封裝.進口晶振編碼這對于很多應用是非常實用的,例如控制數字處理器的速度、生成時鐘信號、創建載波發生器或接收器等多種應用.當前市場上有多個不同類型的振蕩器,包括晶體振蕩器、MEMS、壓控晶體振蕩器、溫度補償晶體振蕩器等.主要類型的振蕩器,使用的一些常見術語來介紹振蕩器.

石英晶體振蕩器XO,有源晶振SPXO,ASE-48.000MHZ-LC-T美國艾博康A(chǔ)bracon晶振料號

有源晶振編碼	Manufacturer品牌	型號	晶振類型	頻率	電壓	工作溫度	Size / Dimension 尺寸
ASE-48.000MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	48MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-48.000MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	48MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-48.000MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	48MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-25.000MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	25MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-25.000MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	25MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-25.000MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	25MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-50.000MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	50MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-50.000MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	50MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-50.000MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	50MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-24.000MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	24MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-24.000MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	24MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-24.000MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	24MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-12.000MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	12MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-12.000MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	12MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-12.000MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	12MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-1.8432MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	1.8432MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-1.8432MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	1.8432MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-1.8432MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	1.8432MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-8.000MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	8MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-8.000MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	8MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-8.000MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	8MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-12.000MHZ-ET	Abracon LLC	ASE	XO (Standard)	12MHz	3.3V	-20°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-12.000MHZ-ET	Abracon LLC	ASE	XO (Standard)	12MHz	3.3V	-20°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-12.000MHZ-ET	Abracon LLC	ASE	XO (Standard)	12MHz	3.3V	-20°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-24.000MHZ-ET	Abracon LLC	ASE	XO (Standard)	24MHz	3.3V	-20°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-24.000MHZ-ET	Abracon LLC	ASE	XO (Standard)	24MHz	3.3V	-20°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-24.000MHZ-ET	Abracon LLC	ASE	XO (Standard)	24MHz	3.3V	-20°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-50.000MHZ-ET	Abracon LLC	ASE	XO (Standard)	50MHz	3.3V	-20°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-50.000MHZ-ET	Abracon LLC	ASE	XO (Standard)	50MHz	3.3V	-20°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-50.000MHZ-ET	Abracon LLC	ASE	XO (Standard)	50MHz	3.3V	-20°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-24.576MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	24.576MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-24.576MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	24.576MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-24.576MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	24.576MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-11.0592MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	11.0592MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-11.0592MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	11.0592MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-11.0592MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	11.0592MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-33.333MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	33.333MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-33.333MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	33.333MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-33.333MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	33.333MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-14.7456MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	14.7456MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-14.7456MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	14.7456MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-14.7456MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	14.7456MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-18.432MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	18.432MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-18.432MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	18.432MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-18.432MHZ-LC-T	Abracon LLC	ASE	XO (Standard)	18.432MHz	3.3V	-40°C ~ 85°C	0.126" L x 0.098" W (3.20mm x 2.50mm)
