ClearClock系列低抖動XO解決方案AX7PAF1-644.53125

2022-10-21 15:13:10 壹兆電子

針對最快數據鏈路的功耗優化抖動性能，ClearClock系列振蕩器支持通信、云計算、存儲和射頻應用的下一代帶寬要求。這些振蕩器在低功耗方面領先業界，同時保持低至80fs的典型抖動。它們還提供FPGA和IC對超過56Gbps的串行數據速率所需的相位噪聲性能。ClearClock™ 系列包括鎖相環和三次泛音解決方案，封裝尺寸小至2.5x2.0mm貼片晶振。
基于PLL的ClearClock解決方案
AX7系列針對卓越的rms抖動性能（119典型值）進行了優化，同時功耗為130mW。AX7在其性能等級中具有從50MHz到2.1GHz的最寬工廠可配置頻率范圍。
AX5系列提供更小的5x3.2mm占位面積，適用于下一代網絡和射頻應用。該系列在低功耗方面處于行業領先地位，同時保持125fs的典型抖動，非常適合為超過56Gbps的串行數據鏈路提供時鐘。

第三泛音ClearClock解決方案

新的AK2、AX3、AK5和AK7系列通常在1.8V的最低工作電壓下消耗30mW的功率，為低噪聲差分輸出振蕩器提供行業領先的低功耗。該器件的簡化三次泛音架構避免了基于鎖相環 (PLL) 的乘法，從而降低了遠低于其他高性能XO替代品的整體功耗。

ClearClock系列低抖動XO解決方案AX7PAF1-644.53125

ASE2-48.000MHZ-ET	Abracon Crystal	ASE2	XO (Standard)	48MHz	2.5V	-20°C ~ 70°C
ASE-48.000MHZ-ET	Abracon Crystal	ASE	XO (Standard)	48MHz	3.3V	-20°C ~ 70°C
ASE-13.500MHZ-ET	Abracon Crystal	ASE	XO (Standard)	13.5MHz	3.3V	-20°C ~ 70°C
ASE-25.000MHZ-ET	Abracon Crystal	ASE	XO (Standard)	25MHz	3.3V	-20°C ~ 70°C
ASE-40.000MHZ-ET	Abracon Crystal	ASE	XO (Standard)	40MHz	3.3V	-20°C ~ 70°C
ASE2-50.000MHZ-ET	Abracon Crystal	ASE2	XO (Standard)	50MHz	2.5V	-20°C ~ 70°C
ASE2-30.000MHZ-ET	Abracon Crystal	ASE2	XO (Standard)	30MHz	2.5V	-20°C ~ 70°C
ASE2-25.000MHZ-ET	Abracon Crystal	ASE2	XO (Standard)	25MHz	2.5V	-20°C ~ 70°C
ASA-16.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	16MHz	3.3V	-40°C ~ 85°C
ASA-26.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	26MHz	3.3V	-40°C ~ 85°C
ASA-12.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	12MHz	3.3V	-40°C ~ 85°C
ASA-40.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	40MHz	3.3V	-40°C ~ 85°C
ASA-60.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	60MHz	3.3V	-40°C ~ 85°C
ASA-19.200MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	19.2MHz	3.3V	-40°C ~ 85°C
ASA-20.000MHZ-L-T	AbraconCrystal	ASA	XO (Standard)	20MHz	3.3V	-40°C ~ 85°C
ASA-22.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	22MHz	3.3V	-40°C ~ 85°C
ASA-24.576MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	24.576MHz	3.3V	-40°C ~ 85°C
ASA2-40.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	40MHz	1.8V	-40°C ~ 85°C
ASA2-48.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	48MHz	1.8V	-40°C ~ 85°C
ASA-25.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	25MHz	3.3V	-40°C ~ 85°C
ASA-3.6864MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	3.6864MHz	3.3V	-40°C ~ 85°C
ASA-30.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	30MHz	3.3V	-40°C ~ 85°C
ASA-38.400MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	38.4MHz	3.3V	-40°C ~ 85°C

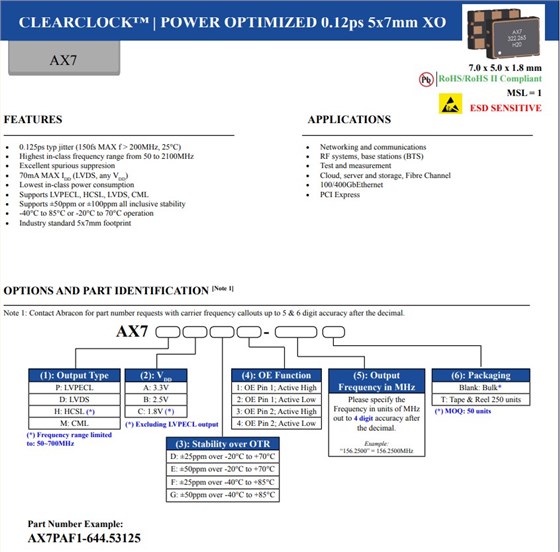

ClearClock系列低抖動XO解決方案AX7PAF1-644.53125

特征：
119fs抖動典型值 (F=322.265625MHz)
150fs最大抖動 (F>200MHz)
<80fs典型值（150fs Max @ 156.25MHz）
提供從50MHz到2.1GHz的同類最寬頻率范圍
同類最低的功耗有源晶振
支持LVPECL、LVDS、HCSL、CML輸出邏輯類型
行業標準微型足跡

應用于：射頻系統，高達56Gbps的高速SERDES，高性能計算(HPC)，網絡處理器，PCI Express，BTS/基站，光模塊，測試與測量，FPGA/處理器，100/400Gb以太網，服務器、存儲、光纖通道，網絡和通信，背板/芯片到芯片總線
