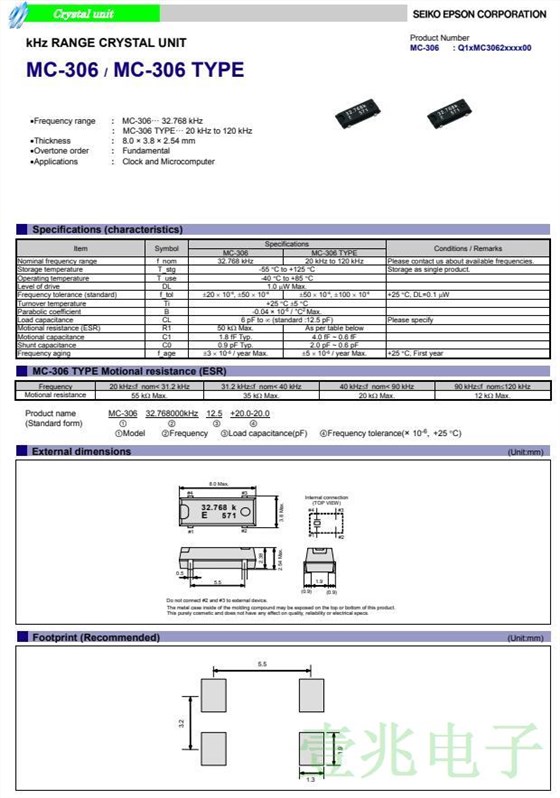

EPSON愛普生Q13MC3061000300編碼表都是無源晶振
晶振中又有幾個分類:串聯晶振、并聯晶振、溫度補償式晶振、非溫度補償式晶振以及電壓控制晶振等等.而有源晶振及無源晶振并無正負反饋的極性條件,可以只單純的作為單向引導,并不屬于串、并聯晶體振蕩器的分類.在半導體行業應用中,晶體振蕩器可以稱得上是絕對唯一的地位,電子元件或電子設備中都需要借助石英晶體振蕩器來穩定信號頻率.
怎么區分有源晶振和無源晶振?
無源晶振是只有2個引腳的無極性元件,無源晶振自身無法產生振蕩,它需要借助于時鐘電路才能產生振蕩信號.無源晶振不存在負載電壓的問題,它的信號電平是可以變化的,也就是說它的信號依靠是根據時鐘電路決定的,所以無源晶振可以適用于多種電壓,用于不同時鐘信號電壓要求的DSP,而且價格也比較低,特別適合于產品線豐富批量大的生產者.EPSON愛普生晶振,Q13MC3061000300無源晶振
產品編號
長x寬x高
型號
頻率
負載
頻率25°C
操作溫度范圍
ESR[最大值]
Q13MC3061000200
8 x 3.8 x 2.54 mm
MC-306
32.768kHz
9 pF
+/-20.0 ppm
-40 to +85 °C
≤ 50 KΩ
Q13MC3061000300
8 x 3.8 x 2.54 mm
MC-306
32.768kHz
12.5 pF
+/-20.0 ppm
-40 to +85 °C
≤ 50 KΩ
Q13MC3061000400
8 x 3.8 x 2.54 mm
MC-306
32.768kHz
7 pF
+/-20.0 ppm
-40 to +85 °C
≤ 50 KΩ
Q13MC3062000300
8 x 3.8 x 2.54 mm
MC-306
32.768kHz
12.5 pF
+/-20.0 ppm
-40 to +85 °C
≤ 50 KΩ
Q13MC3062000400
8 x 3.8 x 2.54 mm
MC-306
32.768kHz
7 pF
+/-20.0 ppm
-40 to +85 °C
≤ 50 KΩ
Q13MC3062000600
8 x 3.8 x 2.54 mm
MC-306
32.768kHz
6 pF
+/-20.0 ppm
-40 to +85 °C
≤ 50 KΩ
Q13MC3062003300
8 x 3.8 x 2.54 mm
MC-306
32.768kHz
6 pF
+/-10.0 ppm
-40 to +85 °C
≤ 50 KΩ
Q13MC3062003600
8 x 3.8 x 2.54 mm
MC-306
32.768kHz
6 pF
+/-50.0 ppm
-40 to +85 °C
≤ 50 KΩ
Q13MC3062003800
8 x 3.8 x 2.54 mm
MC-306
32.768kHz
12.5 pF
+/-30.0 ppm
-40 to +85 °C
≤ 50 KΩ
Q13MC3062004000
8 x 3.8 x 2.54 mm
MC-306
32.768kHz
18 pF
+/-50.0 ppm
-40 to +85 °C
≤ 50 KΩ
Q13MC3062006200
8 x 3.8 x 2.54 mm
MC-306
32.768kHz
15 pF
+/-100.0 ppm
-40 to +85 °C
≤ 50 KΩ
Q13MC3062007300
8 x 3.8 x 2.54 mm
MC-306
32.768kHz
22 pF
+/-50.0 ppm
-40 to +85 °C
≤ 50 KΩ
Q13MC3062013900
8 x 3.8 x 2.54 mm
MC-306
32.768kHz
6 pF
+/-100.0 ppm
-40 to +85 °C
≤ 50 KΩ
Q13MC3062014400
8 x 3.8 x 2.54 mm
MC-306
32.768kHz
12.5 pF
+/-15.0 ppm
-40 to +85 °C
≤ 50 KΩ
Q13MC3062014500
8 x 3.8 x 2.54 mm
MC-306
32.768kHz
6 pF
+/-15.0 ppm
-40 to +85 °C
≤ 50 KΩ
Q13MC3062014600
8 x 3.8 x 2.54 mm
MC-306
32.768kHz
19 pF
+/-100.0 ppm
-40 to +85 °C
≤ 50 KΩ
Q13MC3062014700
8 x 3.8 x 2.54 mm
MC-306
32.768kHz
6.8 pF
+/-20.0 ppm
-40 to +85 °C
≤ 50 KΩ
晶振是什么?
一些電子設備需要頻率高度穩定的交流信號,而LC振蕩器穩定性比較差,頻率不穩定產生的交流信號頻率容易變化.在振蕩器中采用一個特殊的元件石英晶體,可以產生高度穩定的信號,這種采用石英晶體的振蕩器稱為晶體振蕩器.
但是無源晶振的缺陷也十分明顯,無源晶振的信號質量差,必須要依靠精確的外圍電路匹配,而且在更換不同頻率的晶體時,還必須要對周圍的電路配置進行修改調整,十分的麻煩且耗費精力.
但是對于時序要求敏感的應用,還是有源晶振好,在無線透?jìng)髂K應用中加入有源晶振,提高了數據透?jìng)鞯臅r(shí)效性,讓用戶的需求更方便、更高效、更快捷的完成.EPSON愛普生晶振,Q13MC3061000300無源晶振
有源晶振具有4只引腳,相較于無源晶振來說它是一個完整的晶體振蕩器.有源晶振并不需要借助外圍電路進行振蕩,它的信號質量很好而且很穩定,連接方式相對來說也非常簡單,主要是做好電源濾波,通常使用一個電容和電感構成的PI型濾波網絡,輸出端用一個小阻值的電阻過濾信號即可),并不需要配置很復雜的電路,是時下半導體公司都十分喜愛的晶振之一.相較于無源晶體來說,有源晶振就具有了固定信號電平的缺陷,必須要有合適的固定信號電平才能輸出,所以相對來說靈活性不高且成本也會增加.
EPSON愛普生晶振,Q13MC3061000300無源晶振
