實際上石英晶振的各式單位行為說明

本文將為大家講述的是石英晶振的等效電路,頻率,溫度,驅動器,負載電容,振蕩電路,應用注意事項等各式單位行為說明,晶振體積雖小,但是電路系統方面涉及的東西還是很多的,主板CPU的主要信號來源就是由石英晶體振蕩器所發出的振蕩信號,為網絡終端系統提供的一定頻率范圍和電壓輸出信號基準的元器件,在如今的軍用市場,醫療設備,航天領域中是選取的重要電子零件之一.

晶體的振蕩等效電路:當晶體單元作為振蕩電路中的感抗被驅動時,晶體單元和振蕩電路之間的關系如圖所示,為了改善振蕩電路的啟動條件,最好增加負電阻值-R振蕩電路的哪個參數,如果沒有很多負電阻(較小的負電阻)的電路與具有較大諧振電阻的晶體單元組合,則起始條件將變得更糟,振蕩電路的設計目標應使負電阻值為諧振電阻的5至10倍,晶體單元的振動實際上是機械振動,然而,如果晶體單元的行為是電轉換的,則石英晶體單元可以由雙端網絡表示,由L1,C1和R1組成的串聯電路與彈性振動有關,而元件C0與串聯臂并聯連接,作為可歸因于石英晶體板的電介質體的電容,電阻R1是串聯諧振頻率下晶體單元的諧振電阻.（如圖）

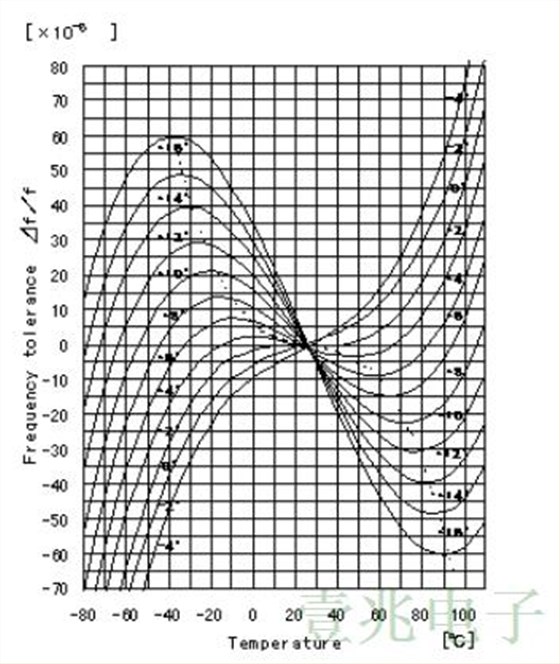

頻率-溫度:AT切割的特性目前最常用的AT切割晶體單元的頻率-溫度特性由三次曲線表示,(參見圖)以給定工作溫度范圍內獲得所需頻率容差的角度切割晶體板,實際上,由于在連續過程中切割和拋光精度的結果,在表觀切割角度中可能存在一些分散,因此,有必要提高處理精度.

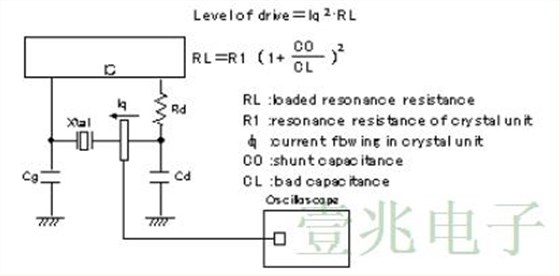

驅動器:由于石英晶體振蕩器單元執行機械振動,過多的振動可能導致不穩定的振蕩頻率,并最終導致最壞情況下的破壞,在設計振蕩電路時,應檢查驅動電平,以便使用低于我公司規定水平的振蕩器,圖中示出了確認驅動水平的示例方法,該方法使用電流探針測量晶體振蕩器電流,在這種情況下,驅動程度如下:

負載電容:負載電容CL是用于在振蕩電路中使用時確定晶體單元的條件的因素,在普通的振蕩電路中,晶體單元用在其起感應電抗作用的范圍內,在這種用途中,振蕩電路用作容抗,換句話說,當從晶體單元的兩個端子看到振蕩電路時,振蕩電路可以表示為負電阻-R和電容CL的串聯電路,那時,這個電容稱為負載電容,負載電容和振蕩器頻率之間的關系不是線性的,當負載電容小時,頻率變化量大,并且當負載電容增加時,頻率變化降低,如果振蕩電路中的負載電容減小以確保振蕩頻率的大容差,則即使電路的微小變化也會極大地影響頻率穩定性,負載電容可以是任何值,但10~30pF更好.

晶體單元應用注意事項:

1.在輸送或電路板安裝時,當過度沖擊和超過規定的振動時,晶體元件可能會破裂。當沖擊超過規定,增加振動時,請務必進行特性確認.

2.超聲波清洗可能導致晶體單元劣化.

3.在引線型的情況下.將其從引線的基部彎曲0.5毫米或更多毫米.

4.極端電路板的變形有時會導致圖案脫落,端子和電極脫落,焊料中出現裂縫.在特別安裝電路板后分割電路板時,將電路板的曲線安裝得很大的位置時要小心.

5.盡可能選擇沖擊小的型號,并在使用自動裝載機器之后事先確認后使用.

6.與JC-49/U的陣容相比,小體積晶振單元(HC-49U/S,HC-49USM,UM-1,SMD)設計具有100μW及以下的低限制驅動水平,因此,在使用之前,應在實際安裝電路中檢查晶體電流.

7.必須檢查電路的負電阻,可以確認負電阻,負電阻的目標是諧振電阻的約5倍.

8.當用于C-MOS振蕩電路時.電路圖中的Rd是必不可少的.如果該Rd達到,則驅動電平保持在規定值內,并且可以獲得穩定的振蕩頻率.

9.Cg和Cd應在10~30pF的范圍內使用,如果Cg和Cd的使用低于10pF或高于20pF,則可能很容易受到電路性能的影響,驅動電平可能增加,或負電阻可能會降低,因此未能保持穩定的振蕩.

10.晶體振蕩電路的布局應盡可能短.

11.應減少電路和接地圖案之間的雜散電容.

12.應避免在其他電路圖案上穿過晶體振蕩電路圖案.

13.如果使用的電路是IC類型,并且IC制造商不同,則應確認頻率,驅動電平和負電阻.

14.過度振蕩電路需要額外的消耗.

壓電晶體作為一個重要的天然材,石英晶體振蕩器借助晶體來激發有源和無源的電抗方可產生振蕩效應,所制作出來的石英晶振可用于電路產生時鐘頻率信號,頻率波數經過倍頻或分頻后就成了電腦中各種不同的總線頻率,頻率單位常用的是KHZ和MHZ,特殊一些的網絡局域網會用到GHZ,這是一種比較高頻率輸出的頻率信號單位.
