普銳特晶振最新推出的THD4晶振是一顆5032溫補晶振,同時也是一顆高性能差分晶振,擁有可供選擇的電壓控制功能,擁有低消耗,快速預熱的特性,擁有2.8V-3.3V的標稱電源電壓,采用的是CMOS晶振輸出,常用頻率有8.192M,9.6M,12.8M,16.384M,19.2M,25.6M,40M等.常用于SONET/SDH/DWDM,測試與測量,電信傳輸與交換設備,無線通信設備以及基站等方面.

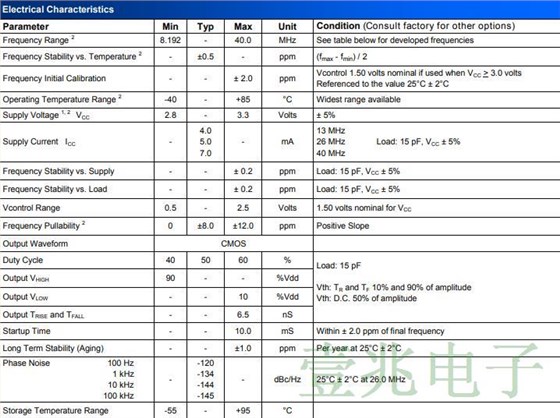

電氣特性

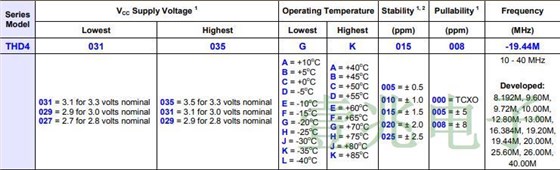

零件號（顯示可能的選項）

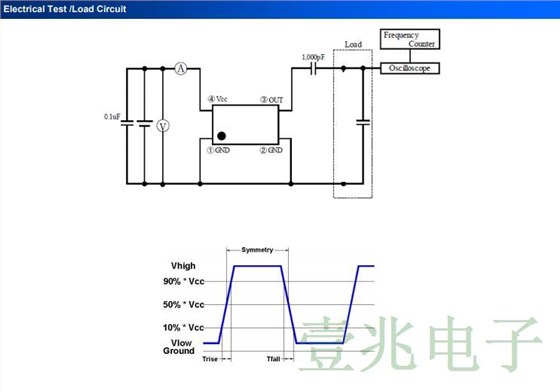

電氣測試/負載電路

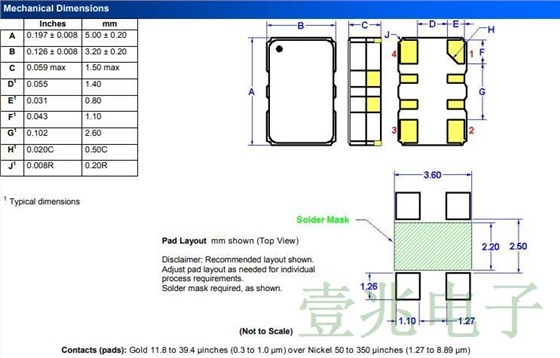

機械尺寸

上圖貼片晶振制動區域內的所有連接點都有焊接掩模蓋,以避免任何電氣連接.為了更好的使用,提出幾條建議.1,不要接觸設備下的地平面;2,不要在設備下布置大的瞬態信號（電流和電壓）;3,請勿放置在高頻開關電源等大磁場附近;4,請勿放置在壓電蜂鳴器或機械風扇附近;5,最大限度地減少設備上的氣流.
