雖然時鐘晶體振蕩器的起步比較晚,但是發展至今已成為眾多產品不可或缺的一種電子元器件,SMD貼片型的振蕩器是目前應用比較廣泛的一種,除了SMD還有一種DIP插件型封裝的石英振蕩器.DIP插件型的體積一般比SMD要大得多,但是其穩定性,可靠性和性能要比貼片振蕩器好,很適合用在特別高要求的產品方案中.

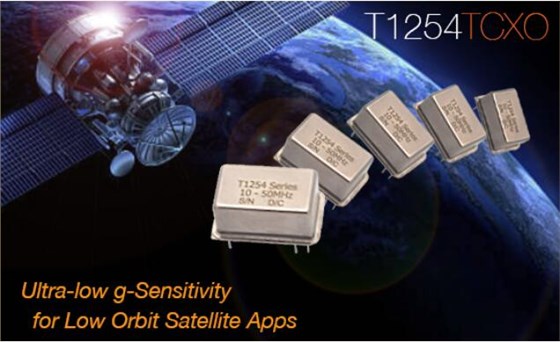

頻率控制行業使金屬混合電阻焊接封裝成為合理的高容量/低成本封裝選擇.即使在今天,它仍然是14引腳版本或8引腳版本中使用最廣泛的封裝.盡管表面貼裝封裝在頻率控制行業發展緩慢,但許多制造商已經推出了一個版本或正在開發中.許多制造商已經提供了具有鷗翼引線彎曲的上述金屬封裝的SMD版本.整個電子行業并未接受這一點,因?yàn)樗鼭M足了真正的SMD封裝的需求.許多制造商已經開發了許多真正的表面貼裝封裝.大多數使用內部帶有二次密封封裝的塑料封裝(無論是晶振還是整個振蕩器),或陶瓷封裝.沒有一個含鉛表面貼裝封裝是行業標準,但有些正由EIA評估.由于電路的復雜性,TCXO晶振和OCXO僅提供通孔版本.選擇通孔或表面貼裝封裝時需要考慮許多因素.

通孔:

1.將組件手工組裝到PC板上.

2.焊接操作必須限制熱量以防止內部任何焊料回流.

表面貼裝:

1.包裝標準尚未確定.

2.SMD焊接工藝通常使元件本身更熱,從而加速老化.

3.修理通常比較困難,可能需要特殊設備.

4.在設定標準并增加數量之前,SMD表貼式晶振封裝的成本會更高.

其他重要因素是第二源可用性以及振蕩器封裝如何適應已有的制造流程.必須仔細評估所有這些因素以及任何特殊因素,以防止在該過程結束時產量低下.

在創建振蕩器規范時,重要的是要考慮應用程序?qū)φ袷幤鞯钠谕?/span>,而不僅僅是’鍋爐電鍍’規范.購買組件時,這種做法可能會導致撤消費用.在所有指定條件下指定頻率容差是常見的,也可能是最簡單的,例如溫度,電壓,校準等.如果要指定個別要求,則應指定所有期望值.溫度漂移,校準,電壓變化,負載變化和老化都是完全指定振蕩器所需的頻率容差.此外,電壓控制版本還必須具有規定的控制電壓變化的頻率變化.重要的是,最大操作或儲存溫度的老化特性不能高于應用所需的特性.除非另有規定,否則老化要求假設為25EC,或者至少平均溫度為25EC.

無論XO振蕩器是時鐘還是正弦波輸出,重要的是要清楚地指定振蕩器在應用中驅動的負載.預期的負載電容可能很難,但必須指定.PC板上的雜散負載電容可以分布在走線電感上.在這種情況下,需要進行估算.另一個問題領域可能是在較高頻率下使用TTL工業等效負載.通常在這些負載中使用的二極管不能足夠快地切換以代表實際更快的TTL技術.

對于時鐘振蕩器,必須指定數字波形.必須定義預期到指定負載的邏輯電平限制.這些邏輯電平基本上由被驅動的特定設備或被驅動設備的技術來定義.必須指定上升和下降時間或OSC CRYSTAL在邏輯電平之間轉換的速度.采取這些測量的水平不必是邏輯水平.對稱性(占空比或矩形度)通常指定為輸出電壓高于在該周期內驅動的器件的閾值電壓的時間.閾值電壓必須介于邏輯低和邏輯高之間.

對于具有正弦波輸出的SMD晶體振蕩器,必須定義輸出波形特性.正弦波輸出的幅度通常以伏特峰峰值或dBm表示.諧波失真(主輸出頻率的三倍,五倍,七倍等信號部分的幅度)以主輸出頻率以下的dB為單位指定.在某些情況下,希望指定噪聲水平或非諧波失真.這對于限制由于加倍等技術引起的失真很有用(這可能會產生1.5倍的失真).

所有振蕩器規格都應將功率或電源電流限制為振蕩器可用的電流量.必須指定擊穿電壓或絕對最大電源電壓(大多數數字門要求低于7.0伏).通電后的啟動時間應包含在規范中.另一個重要參數,特別是泛音振蕩器(25MHz以上的振蕩器可能使用泛音晶體),是測試期間和應用中電源上升到工作電壓所需的時間范圍.非常長或非常短的電源上升時間可能導致振蕩器啟動并在錯誤的晶體模式下工作(在基波而不是第三個泛音,或第五個泛音而不是第三個泛音).其中一些影響是由于關鍵過濾條件造成的.還涉及被稱為增益帶寬積的有源晶振特性,其在較低電壓下較低,而在較高電壓下較高.因此,這種增益帶寬在上電期間會發生很大變化.相位噪聲或相位抖動最近已成為一個重要參數.相位噪聲或抖動是該時期的短期變化.可以在頻域或時域中指定該特性.實際規格將在很大程度上取決于應用,并應與制造商密切合作.

必須指定設備預期承受的機械沖擊和振動.此外,如果可能影響貼片振蕩器性能預期,則上面未列出的任何其他特殊應用條件或要求應在規范中.所需參數的一些其他示例可以是電源隔離,信號過沖或信號下沖.
