石英晶振頻率穩定度:關鍵參數,我們的高端晶振可以達到10-9級別。指在規定的工作溫度范圍內,與標稱頻率允許的偏差,用PPm(百萬分之一)表示。一般來說,晶振穩定度越高或溫度范圍越寬,價格越高。對于頻率穩定度要求±20ppm或以上的應用,可使用普通無補償?shù)氖⒕w振蕩器。對于介于±1 至±20ppm 的穩定度,應該考慮溫補晶振TCXO 。對于低于±1ppm 的穩定度,應該考慮恒溫晶振OCXO。

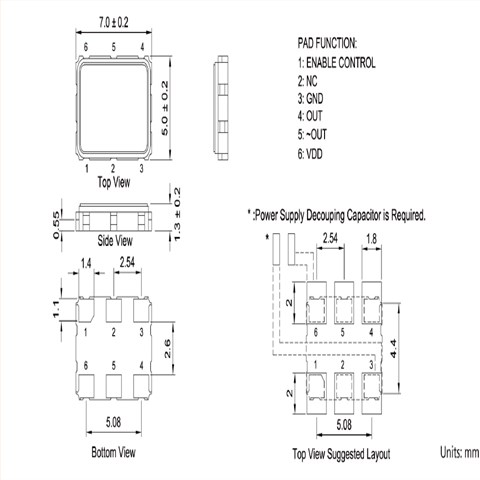

型號 |
符號 |
參數 |
輸出規格 |
- |
LVDS |
輸出頻率范圍 |
fo |
25-200MHz |
電源電壓 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
頻率公差 |
f_tol |
±50×10-6max., ±100×10-6max. |
保存溫度范圍 |
T_stg |
-40-+85℃ |
運行溫度范圍 |
T_use |
-10-+70℃,-40-+85℃ |
消耗電流 |
ICC |
20mA max. |
待機時電流(#1引腳"L") |
I_std |
10μA max. |
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
波形對稱 |
SYM |
45-55% [at outputs cross point] |
0電平電壓 |
VOL |
- |
1電平電壓 |
VOH |
- |
上升時間 下降時間 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
差分輸出電壓 |
VOD1, VOD2 |
0.247-0.454V |
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=|VOD1VOD2|] |
補償電壓 |
VOS |
1.125-1.375V |
補償電壓誤差 |
⊿VOS |
50mV |
交叉點電壓 |
Vcr |
- |
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
輸出禁用時間 |
tPLZ |
200ns |
輸出使能時間 |
tPZL |
2ms |
周期抖動(1) |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
總抖動(1) |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下:
鎘和CG是外部負載電容,其中已建成的芯片組。 (請參閱芯片組的規格)
Rf為具有200KΩ?1MΩ反饋電阻。它的內置芯片一般設置。
Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路,但僅用于具有高電源電路。
一個穩定的振蕩電路需要的負電阻,其值應是晶振阻力的至少五倍。它可寫為|-R|>5的Rr。
例如,為了獲得穩定的振蕩電路中,貼片晶振IC的負電阻的值必須小于?200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的。因此,這是非常重要的衡量負電阻(-R)以下說明:
線路連接的電阻(R)與晶體串聯
(2)從起點到振蕩的停止點調整R的值。
(3)振蕩期間測量R的值。
(4)你將能夠獲得負電阻的值,|·R|= R +的Rr,和RR =晶振的阻力。
附:所連接的電路的雜散電容,可能會影響測定值。
如果晶振的參數是正常的,但它不工作穩步振蕩電路中,我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話,我們有三種方法來改善這樣的情況:
降低外部電容(Cd和CG)的值,并采用其他晶振具有較低負載電容(CL)。
采用具有較低電阻(RR)的有源晶振。
使用光盤和CG的不等價的設計。我們可以增加鎘(XOUT)的負載電容和降低CG(辛)的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。
當有信號輸出從XOUT但不辛,其表示后面的功耗的情況下 - 電極后端電路是極其巨大的。我們可以添加一個緩沖電路的輸出和它的后電極之間,以驅動后端電路。
但1-5的方法上面提到的,你也可以按照步驟1-4-4的三種方法。如有不明白請聯系我公司晶振的應用工程師和IC制造商尋求進一步的幫助,如果你的問題不能得到解決。系統無法運行,因為晶體沒有足夠的輸出波形振幅。
