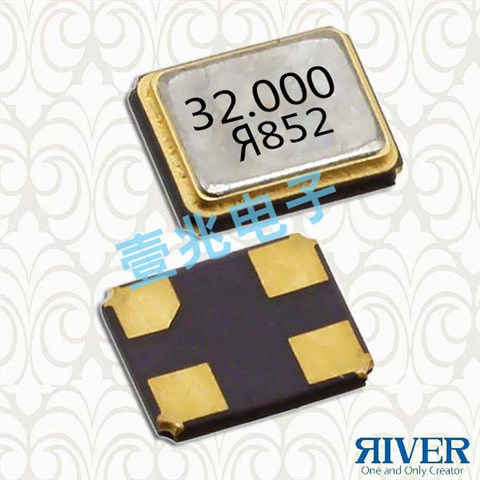

大河晶振,貼片晶振,FCX-07L晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,達到了無鉛焊接的高溫回流溫度曲線的標準.
來自日本的大河晶振,是以水晶振動子,石英晶體振蕩器為中心的電子設備制造商.自1949年開始制造石英晶振以來,該公司一貫致力于充滿魅力的裝置的開發,以獲得更高的客戶滿足的目標.特別是橘色的類型(表面安裝型)的小型水晶器件行業的龍頭企業,作為先行的同時,積累了多年的獨家經營,并且獲得了眾多顧客的信賴和支持.
晶振的真空封裝技術:是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生;2.使晶振組件在真空下電阻減小;3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.

大河晶振規格參數	FCX-07L晶振
頻率范圍	24 ~ 80 MHz
頻率穩定度公差	±15 ppm
工作溫度范圍	-40 ~ +105°C
等效串聯電阻	See ESR Table
負載電容	5.0, 6.0, 7.0 pF
激勵功率	100 μW
老化@ + 25°C	±3 ppm/yr
絕緣電阻(@直流100 v)	500 Ohms@ DC 100V
儲存溫度范圍	-55 ~ +125°C

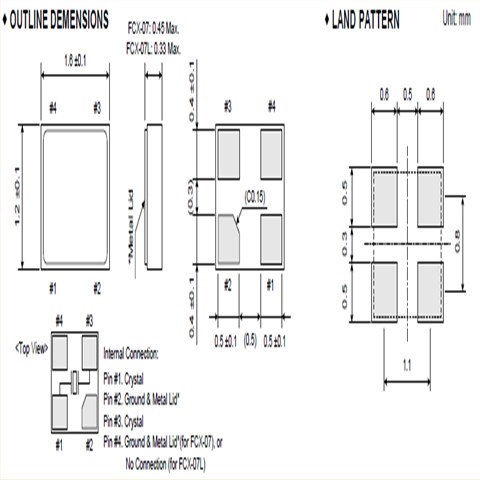

FCX-07&07L_1.6_1.2

自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振未撞擊機器或其他電路板等.
每個封裝類型的注意事項
(1)陶瓷包裝產品與SON產品
在焊接陶瓷晶振產品和SON產品 (MC-146,RTC-****NB,RX-****NB) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂(開裂).尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法.
陶瓷包裝產品
(2)陶瓷封裝產品
在一個不同擴張系數電路板(環氧玻璃)上焊接壓電陶瓷諧振器產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.
大河晶振,貼片晶振,FCX-07L晶振

大河晶振,貼片晶振,石英晶體振蕩器在“制造、使用、有效利用、再利用”這樣一個小型SMD1612晶體產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處.
大河晶振集團將確保其1.6*1.2mm晶振產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動. 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.
大河集團將有效率的使用自然資源和能源,以便從1612mm貼片石英晶振源頭減少?gòu)U物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.大河晶振,貼片晶振,FCX-07L晶振
