日本京瓷32.768KHZ系列,在當今晶振市場說的上是質優價廉,產品本身外觀是多種化,體積有大有小,有二個腳SMD焊接模式,也有三個腳SMD焊接模式,一樣有四個腳焊接模式,還有時鐘晶體振蕩器焊接模式,產品具有無源32.768KHZ,也有帶電壓模式的32.768KHZ晶體系列,產品應用范圍非常廣闊,比如多種電子消費類,手機應用,藍牙多功能播放器,無線通訊產品,平板電腦等多個領域,因32.768KHZ晶體本身外觀款式多元化,所以適合多個產品應用.并且滿足歐盟ROHS環保要求,晶體本身有重量輕,體積小,薄型等多種優勢,得到市場認可.
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
1-80MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
2.25-5.50 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -10℃to +70℃ |
請聯系我們查看更多資料http://ellentracy.cn |
|
H: -40℃to +105℃ |
|||
|
J: -40℃to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±30× 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCCMax. |
ST終端 |
|
VIL |
20 % VCCMax. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25℃,初年度,第一年 |
京瓷有源貼片晶振編碼列表:
| ManufacturerPartNumber | Manufacturer | Series | PartStatus | Frequency頻率 | Voltage-Supply電壓 | OperatingTemperature工作溫度 | Size/Dimension尺寸 | Height-Seated(Max)高度 |
| KC2520K48.0000C1GE00 | AVXCorp/KyoceraCorp | KC2520K | Active | 48MHz | 1.6V~3.63V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.031"(0.80mm) |
| KC2520K48.0000C1GE00 | AVXCorp/KyoceraCorp | KC2520K | Active | 48MHz | 1.6V~3.63V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.031"(0.80mm) |
| KC2520K48.0000C1GE00 | AVXCorp/KyoceraCorp | KC2520K | Active | 48MHz | 1.6V~3.63V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.031"(0.80mm) |
| KC2520K10.0000C1GE00 | AVXCorp/KyoceraCorp | KC2520K | Active | 10MHz | 1.6V~3.63V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.031"(0.80mm) |
| KC2520K10.0000C1GE00 | AVXCorp/KyoceraCorp | KC2520K | Active | 10MHz | 1.6V~3.63V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.031"(0.80mm) |
| KC2520K10.0000C1GE00 | AVXCorp/KyoceraCorp | KC2520K | Active | 10MHz | 1.6V~3.63V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.031"(0.80mm) |
| KC2520K33.3333C1GE00 | AVXCorp/KyoceraCorp | KC2520K | Active | 33.3333MHz | 1.6V~3.63V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.031"(0.80mm) |
| KC2520K33.3333C1GE00 | AVXCorp/KyoceraCorp | KC2520K | Active | 33.3333MHz | 1.6V~3.63V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.031"(0.80mm) |
| KC2520K33.3333C1GE00 | AVXCorp/KyoceraCorp | KC2520K | Active | 33.3333MHz | 1.6V~3.63V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.031"(0.80mm) |

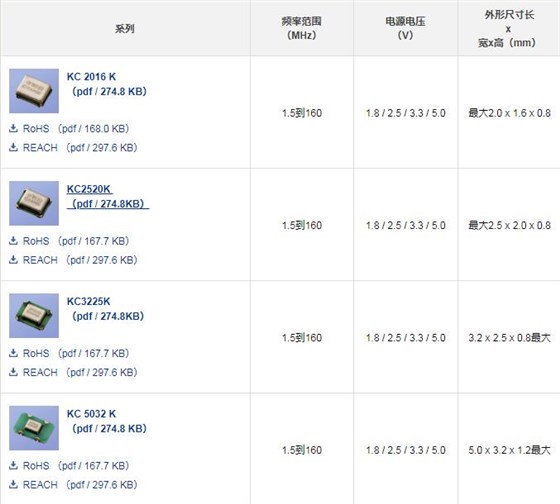

京瓷有源貼片晶振產品列表
1.操作
請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面。
2.使用環境（溫度和濕度）
請?jiān)谝?guī)定的溫度范圍內使用石英晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下,會由于凝露引起故障。請避免凝露的產生。
晶振/石英晶體諧振器
激勵功率
在晶振上施加過多驅動力,會導致產品特性受到損害或破壞。電路設計必須能夠維持適當?shù)募?lì)功率 。
負極電阻
除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加。
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整,可能只會導致不正常的振蕩。在使用之前,請指明該振動電路的負載電容。
京瓷晶振,有源晶振,KC2520K晶振,KC2520K48.0000C1GE00晶振
京瓷晶振對應歐洲RoHS指令(電氣電子設備中限制使用特定有害物質指令)及各國法令法規(REACH法規等) 作為采用新材料的其中一個條件,2520通訊設備振蕩器規定實施環境影響評價法. 環境影響評價法用于調查32.768K,時鐘晶體,壓電石英晶振材料中是否含有R o H S指令中的對象物質,是否含有法令法規中指定禁止使用的對象物質,來對應 RoHS指令和其他限制法令.(其中部分部件可能使用例外事項中的構件)
對應無鹵素,燃燒高濃度、包含以溴和氯為代表的“鹵族物質”的塑料等物質時,會產生有毒氣體(二惡英).本公司京瓷晶振將沒有使用溴、氯 系列的阻燃材料的產品稱為“無鹵素產品”,石英晶振事業部實現了全部產品的無鹵素化,2520mm貼片晶振向客戶提供對環境友好的環保產品.
