NZ2016SH-12.000MHZ-NSC5022C日本NDK車規晶振,NDK車載有源晶振,汽車電子專用晶振
頻率：1.5MHZ-80MHZ

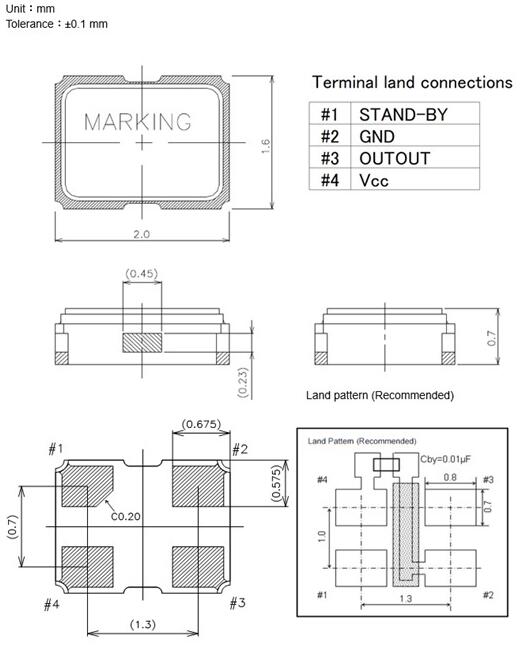

尺寸：2.0mmx1.6mm
貼片晶振晶片邊緣處理技術：無源晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，日本電波株式會社NDK晶振而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。NDK晶振集團所處于的事業環境是智能手機市場的擴大已在延緩，但伴隨著LTE的普及和要求比以往更高的GPS精度等帶來的搭載部件的構成的變化，使得TCXO(溫度補償晶體振蕩器)和SAW（彈性表面波）器件的需要在急速增加。
NDK集團將方針轉換至面向量產市場的產品的再?gòu)?qiáng)化上，耐高溫車載級晶振把均衡縮減戰略切換成成長戰略。2016mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.
NZ2016SH-12.000MHZ-NSC5022C日本NDK車規晶振,NDK車載有源晶振,汽車電子專用晶振
應用
?汽車導航系統、汽車音響設備及攝像頭
?智能手機、平板電腦、筆記本電腦、PC卡等
?音頻設備和無線模塊
?SDH/SONET、WiMAX、LTE等通信設備和基站
特征
?溫度范圍廣，從 –40 至 +125 °C。 ?超緊湊輕便。
尺寸 ： 2.0 x 1.6 x 0.7 mm， 重量 ： 0.01 g.?支持相同尺寸的晶體單元不容易實現的低頻（1.5
MHz 以上）。
?低相位抖動：典型值100 fs （頻率偏移 ： 12 kHz 至 20 MHz） @80 MHz， 3.3 V
?可通過
編帶和 IR 回流焊（無鉛焊接）自動安裝?無鉛。
?符合AEC-Q100/Q200標準
| 石英晶體晶振頻率范圍 | fnom | 1.5≦MHZ≦80 | MHZ | ||
| （長×寬×高） | - | 2.0 × 1.6 × 0.7 | mm | ||
| 電源電壓 | Vcc | +1.8 至 +3.3 | V | ||
| 電流消耗 | ICC | Max. 9.0 | mA | ||
| 待機電流 | IST | Max. 20 | μA | ||
| 輸出規格 | - | CMOS | - | ||
| 負荷 | CL | Max. 15 | pF | ||
| 存儲溫度范圍 | Tstr | -55 至 +125 | °C | ||
| 工作溫度范圍 | Topr | -40 至 +125 | -40 至 +105 | -40 至 +85 | °C |
| 整體頻率容差 |
Df/ fnom |
±100 | ±50 | ±50 | ppm |
| 輸出電壓 | VOL | Max. 0.1 VCC | V | ||
| 輸出電壓 | VOH | Min. 0.9 VCC | V | ||
|
上升 （tr）、 下降 （tf） 時間 +1.8V |
tr/tf | Max.6 | ns | ||
|
上升 （tr）、 下降 （tf） 時間 +2.5至+3.3V |
tr/tf | Max.5 | ns | ||
| 對稱 | SYM | 45 to 55 | % | ||
| 啟動時間 | tsu |
Max. 4 |
ms | ||
1：靜電:過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。
2：鹵化合物:請勿在鹵素氣體環境下使用進口無源晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。
3：粘合劑:請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。
4：化學制劑 / pH值環境:請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。
5：輻射:將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。
6：抗沖擊:抗沖擊是指原廠直銷模式NDK晶振石英貼片晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。因?yàn)闊o(wú)論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的金屬面晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
NZ2016SH-12.000MHZ-NSC5022C日本NDK車規晶振,NDK車載有源晶振,汽車電子專用晶振
1.感應器器件:基于醫療看護護理的需求的2016汽車電子晶振增大，我們會進行攜帶型簡易超聲波感應器的開發和擴大銷售。還有以食品檢查為中心的QCM感應器的擴大銷售也會進行。NDK本集團會針對以下產品群，迅速對應市場的動向，強化新產品2016貼片晶振的開發和市場的投入。
2.深圳進口晶振代理商產業用高附加價值產品開發小型高精度的OCXO（恒溫晶體振蕩器）、高頻振蕩器、超低相位噪聲振蕩器等的產業用高附加價值產品并擴大其銷售。
3.一般量產品:面向移動體通信市場，我們會進行超小體型2016諧振器的增產和擴大銷售；面向AV/OA市場，我們會開發具有價格競爭力的新產品作為針對IoT(物聯網市場)的標準品并擴大其銷售。
NZ2016SH-12.000MHZ-NSC5022C日本NDK車規晶振,NDK車載有源晶振,汽車電子專用晶振
