TXC晶振,有源晶振,TB晶振,TB-1.8432MBD-T晶振

頻率:1-150MHZ

尺寸:5.0*3.2mm

5032mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英壓控晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接(產品無鉛對應),為無鉛產品.


訂購熱線:0755-27876236
QQ咨詢 點擊這里給我發消息
        TXC晶振,有源晶振,TB晶振,有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

        有源晶振高頻振蕩器使用IC與晶片設計匹配技術:有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶振的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。

項目

符號

規格說明

條件

輸出頻率范圍

f0

1-150 MHz

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

1.8-3.3V

聯系我們以了解更多相關信息

儲存溫度

T_stg

-55 to +125

裸存

工作溫度

T_use

G: -40 to +85

請聯系我們查看更多資料http://ellentracy.cn

H: -10 to +70


頻率穩定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

無負載條件、最大工作頻率

待機電流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

輸出電壓

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



輸出負載條件

L_CMOS

15 pF Max.



輸入電壓

VIH

80% VCC Max.

ST 終端

VIL

20 % VCC Max.

上升/下降時間

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振蕩啟動時間

t_str

3 ms Max.

t=0 at 90 %

頻率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

TXC溫補晶振編碼列表:
Manufacturer Part Number原廠代碼 Manufacturer品牌 Series型號 Part Status Type 類型 Frequency 頻率 Frequency Stability頻率穩定度 Operating Temperature     工作溫度 Current - Supply (Max) Ratings Mounting Type安裝類型 Package / Case包裝/封裝 Size / Dimension 尺寸 Height - Seated (Max)高度
TB-1.8432MBD-T TXC CORPORATION TB Active MEMS (Silicon) 1.8432MHz ±25ppm -40°C ~ 85°C 25mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.031" (0.80mm)
TB-1.8432MBD-T TXC CORPORATION TB Discontinued at Digi-Key MEMS (Silicon) 1.8432MHz ±25ppm -40°C ~ 85°C 25mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.031" (0.80mm)
TB-1.8432MBD-T TXC CORPORATION TB Discontinued at Digi-Key MEMS (Silicon) 1.8432MHz ±25ppm -40°C ~ 85°C 25mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.031" (0.80mm)
TB-70.000MBD-T TXC CORPORATION TB Active MEMS (Silicon) 70MHz ±25ppm -40°C ~ 85°C 30mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.031" (0.80mm)
TB-70.000MBD-T TXC CORPORATION TB Discontinued at Digi-Key MEMS (Silicon) 70MHz ±25ppm -40°C ~ 85°C 30mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.031" (0.80mm)
TB-70.000MBD-T TXC CORPORATION TB Discontinued at Digi-Key MEMS (Silicon) 70MHz ±25ppm -40°C ~ 85°C 30mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.031" (0.80mm)

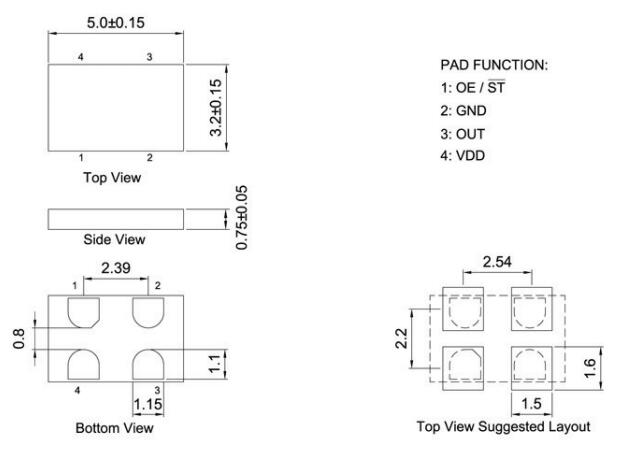

TB 5032 OSC

TXC壓控晶振產品列表:

6U BR BJ BK BN BP CP CK CN CJ CR

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?;驌舸┑拈]門或雜散現象。

電源線路

電源的線路阻抗應盡可能低。

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間)。

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND。

熱影響

重復的溫度巨大變化可能會降低受損害的石英貼片晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。

TXC晶振,有源晶振,TB晶振

       臺灣TXC晶振為國內主要兼具開發與生產石英晶體,表面聲波(SAW: Surface Acoustic Wave)及體波(BAW: Bulk Resonator) 頻率組件專業制造公司,秉持 [ 節能環保,追求綠色永續 ] 之環境管理政策,高氣密性5032石英晶振除提供并持續改善員工安全與健康的工作環境.

持續改善溫補晶振,石英晶體振蕩器, 普通晶體振蕩器(SPXO)、壓控晶體振蕩器(VCXO)、溫補晶體振蕩器(TCXO), 石英晶振,有源晶振,壓控振蕩器,陶瓷晶振,聲表面諧振器流程,降低不良、水晶時鐘振蕩器減少浪費,并致力于環境之節能及減廢.我們堅信藉由環安衛管理系統之貫徹落實,持續保持與員工、顧客、供貨商及社會大眾之溝通管道,必能達成企業永續經營之目的.
