對MTI260系列恒溫振蕩器的生產統計結果

米利倫晶振電子成功批量生產超穩定的石英晶體振蕩器,各種性能參數的結果包括熱穩定性,老化,相位噪聲和短期將呈現穩定性,高精度的附件,具有可比性能的石英振蕩器在許多方面展現不同的頻率,MTI-Milliren晶振企業的260系列恒溫晶體振蕩器已經成熟到大批量生產是常見的,尺寸為50.8mmx50.8mmx30.1mm,滿足許多自定義規格,性能規格一直以來每個要求都有所不同,所提供的數據是必要時歸一化,以提供更有意義的深入了解所獲得的結果.

測試標準和統計結果制造環境中的測試標準是為了滿足客戶的規格,一旦規格已經實現,進一步測試提高振蕩器的性能是沒有必要的這只會增加產品的制造成本,生產環境的這個工件是最多的在熱穩定性和老化方面顯著測量結果所占的比例很大分配存在于產品規格限制中,為了實現精確的測量,高性能時鐘用作頻率所有測試系統的參考,確保完整性大批量生產收集的數據,實質性在開發測試時給出了設計考慮因素設備和測量方法.

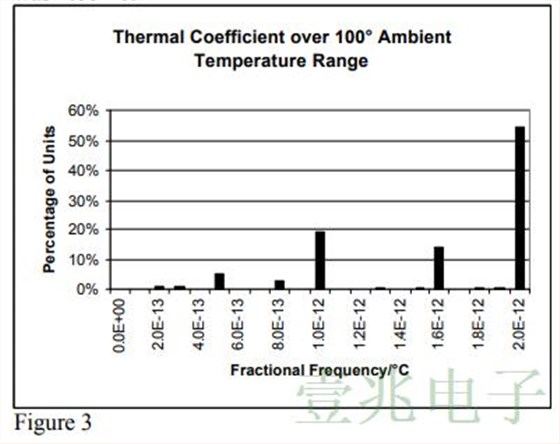

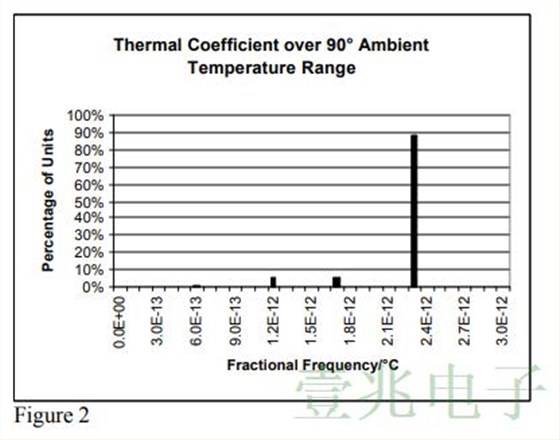

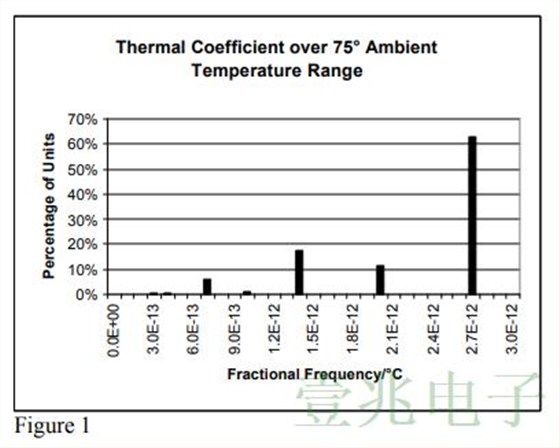

圖1和2和3顯示了熱穩定性三組260系列石英振蕩器的系數測試到不同的規格,圖1顯示了測試到規格的組的結果2e-10在75°C的環境溫度范圍內,該該組的平均表現為2.2e-12/°C,該第二組在90°C跨度下用a測試2e-10平均值為2.1e-12/°C,如圖2所示三,如圖3所示,由測試的振蕩器組成在100°C環境溫度下達到2e-10的規格溫度范圍,該組的平均表現為1.6e-10.

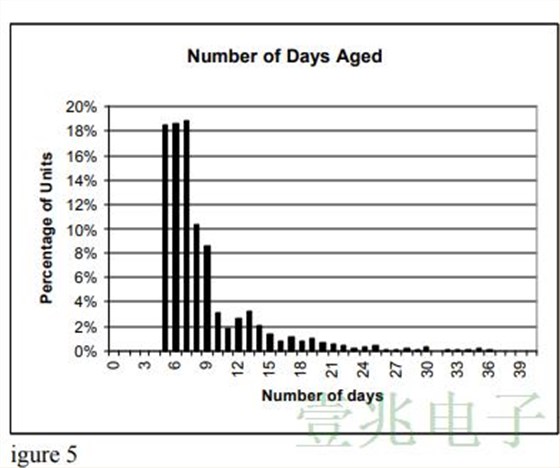

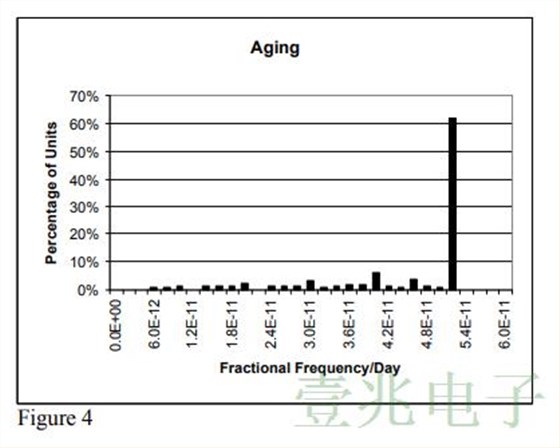

大約每兩個收集一次老化數據所有單位之前至少5小時的時間裝船,使用logrithimic類型對恒溫晶振數據進行曲線擬合方程確定日常老化坡度,單位通常在到達時立即發貨老化率規格,對于大多數人而言測試的產品是5e-11/天,這在描述中老化分布圖如圖4所示,圖5顯示達到所需的天數規格,但是,可能會留下生產超支延長老化系統的時間.

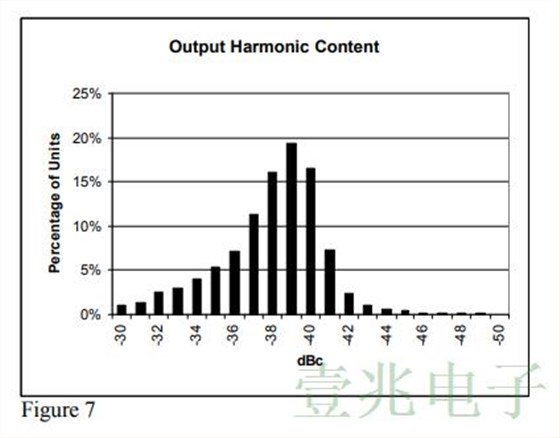

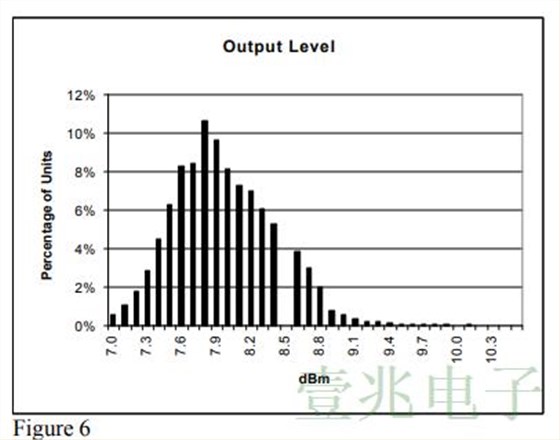

圖6和圖7顯示了分布圖260系列5MHz的輸出電平和諧波產品分別,所有振蕩器都是為了設計的符合輸出電平規格9dBm±2dB諧波最大-30dBc,自此測量反映了組件參數的分布OCXO晶振電路并不是測量結果受到生產中任何調整的影響進程,此性能參數的結果是類似于鐘形曲線分布,(數據的差距如圖6所示,后面的圖11所示,并不是真實的,它是直方圖生成例程的異常.)

提供的數據驗證設計,制造和測試方法使用,確?？深A測和可重復的性能大批量生產的超穩定260系列石英晶體振蕩器,因此,數據具有更大的統計確定性,從而導致石英晶體更平滑的情節,可以更容易解釋,另外,電路元件中的噪聲變化主導100KHz偏移性能的是比石英晶體噪聲方差小得多,測試中的較小方差結果記錄和典型的鐘形曲線分布.
