下圖使用-40°C至+85°C的溫度范圍直觀地顯示了這種差異.

可以很容易地看出,高溫和低溫會導致音叉晶體（實線）的頻率偏差相對較大.然而,使用AT切割石英坯料（虛線）的振蕩器曲線顯示出的誤差要小得多.

再精確不過了：32.768kHzTCXO

Jauch的JSO15-TR具有更好的頻率穩定性.它是一個32.768kHz TCXO,在-40°C至+85°C的溫度范圍內提供高達+/-5ppm的無與倫比的頻率穩定性.JSO15-TR采用微型CSP封裝.

其通過精確的溫度補償實現出色的頻率穩定性,在生產過程中在多個溫度下進行.這工廠“微調”也使這款32.768kHz振蕩器非常對工作電壓的波動不敏感.在1.5V至3.63V,工作電壓的變化對頻率沒有影響穩定性.僅幾μA的極低電流消耗也是出色.

法國Jauch晶振,汽車GPS導航晶振

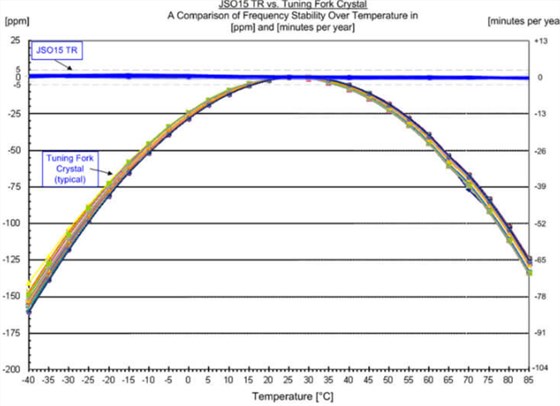

下圖顯示：JSO15-TR的頻率穩定性遠優于音叉晶體的典型穩定性.這使得JSO15-TR成為需要長期穩定時序函數的應用的理想選擇.此外,JSO15-TR的微型尺寸和特別低的功耗使其成為電池供電便攜式設備（如醫療測量?jī)x器、傳感器或可穿戴設備）的正確選擇.

最重要的是：與傳統的音叉晶體相比,32.768kHz振蕩器具有一些主要優勢：由于溫度補償和使用AT切割石英坯料,它們更易于使用,并且比傳統的音叉晶體更準確,具體取決于型號.然而,音叉晶體仍然需要：在設計合理的電路中,它們還可以確保穩定的頻率.
