許多VCXOs是低帶寬PLL的關鍵組件.這種PLL通常用于電信、視頻、音頻、網絡和儀器儀表應用中的同步和/或抖動清除.本應用筆記描述了鎖相環設計中關鍵VCXO石英晶體振蕩器特定性能參數之間的關系及其權衡.

2基本鎖相環架構

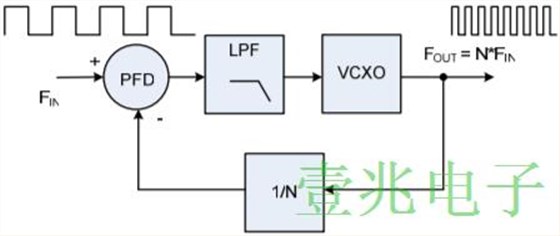

圖1顯示了一個簡單的鎖相環框圖.基準時鐘提供輸入頻率FIN.

鑒頻鑒相器比較輸入時鐘和輸出時鐘的相位,并基于相位差產生周期性誤差信號.該周期性信號通過環路濾波器進行低通濾波,并作為模擬控制電壓傳遞給VCXO輸入端.VCXO輸出頻率由控制輸入電壓控制,并與其大致成比例.輸出頻率將隨著控制電壓的變化而變化,直到產生的相位誤差能量被驅動為零.在上面所示的常見情況下,VCXO石英晶振產生的輸出頻率和反饋給功率因數校正的頻率之間存在一個分頻比.這導致參考頻率的有效乘以N.

2.1PLL作為頻率跟蹤器/濾波器

只要變化速度在鎖相環濾波器的總帶寬內,鎖相環輸出就會跟蹤參考頻率的變化.它還平滑或過濾輸入?yún)⒖碱l率中的高頻變化或抖動.這是一個將鎖相環用作“抖動清除器”的例子——跟蹤參考時鐘的低頻變化,例如在網絡同步應用中,同時濾除高頻抖動.這里的一個權衡是,VCXO壓控貼片振蕩器本身中的低頻偏移相位噪聲也被衰減,高頻偏移VCXO相位噪聲被傳遞到輸出端.同樣的環路在這樣的設計中,為幾個相互沖突的目標選擇環路帶寬需要權衡:

1)衰減參考輸入噪聲(帶寬越低越好)

2)跟蹤參考變化達到所需帶寬(更高的跟蹤速度要求意味著更高的帶寬)

3)衰減VCXO產生的噪聲(帶寬越高越好).

前兩個目標相當于低通濾波器中通常的權衡:跟蹤性能與噪聲濾波性能.一般來說,使用較低噪聲的VCXO可以簡化這兩個參數的權衡,因為衰減VCXO壓控晶體振蕩器產生的噪聲不太重要.鎖相環系統中的VCXO通?？梢越楹唵卧鲆?/span>Kv[1].與任何反饋系統一樣,閉環動態將是該增益的函數,并且可能由于Kv選擇不當而變得不穩定.因此,Kv是回路設計中更關鍵的選擇之一.Kv的合適范圍通常由應用要求決定,并受滿足這些要求的VCXO器件可用性的限制.

3VCXO參數對PLL性能的影響

在PLL設計中,需要最小的Kv和最大APR.但是,使用基于Quartz的VCXO很難同時獲得這兩者.本節描述了APR和Kv之間的權衡,并解釋了SiTime硅晶振公司的VCXO如何減輕設計人員進行這種權衡.

3.1絕對拉力范圍

由于PLL設計人員通常關注在所有條件下跟蹤指定范圍的輸入頻率,因此絕對拉動范圍(APR)[1]是PLL設計的更相關規范.圖1顯示了典型石英VCXO和SiTimeVCXO的頻率與電壓(FV)特性.灰色條帶表示FV特性可以隨條件變化多遠,并證明標稱或總拉伸范圍與APR之間的差異.APR必須大于最大預期參考頻率變化.否則,PLL可能無法跟蹤參考輸入頻率.

對于基于石英的VCXO,為了獲得更高的APR,通常需要使用低Q晶體以使晶體更“可拉”.然而,這也具有降低頻率穩定性的效果.因此,必須在應用程序所需的最小APR與該APR可用的最小頻率穩定性之間進行權衡.通常,最好選擇滿足應用要求的最低APR.

3.1.1SiTimeVCXO對絕對拉動范圍的益處

由于較高的拉動范圍VCXO通常意味著更大(更差)的頻率穩定性,因此選擇標稱拉動范圍明顯大于其他要求的VCXO并不罕見,只是為了提供足夠高的APR以滿足最低應用要求.這通常要求VCXO具有更陡峭的FV特性,這會對PLL設計中的噪聲和穩定裕度產生不利影響,從而帶來設計損失.

SiTime的VCXO系列不受此影響.由于響應控制電壓變化的頻率變化是通過VCXO有源晶振器件內的PLL產生的,因此SiTime使頻率穩定性與拉動范圍本身無關.這允許設計人員精確選擇應用程序所需的APR,而不是更多.

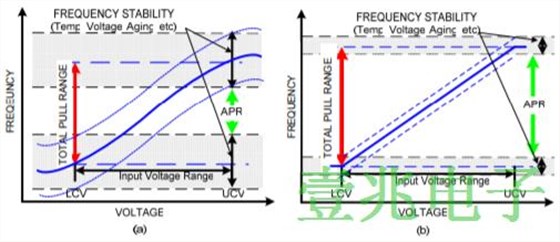

圖2:典型的VCXOFV特性:(a)典型的QuartzVCXO特性,(b)典型的SiTimeVCXO特性

3.2Kv線性

標準石英基VCXO的Kv[1]可在輸入控制電壓范圍內顯著變化,通常為10％至20％.通常,具有更好線性度規格的部件將具有較低的Kv變化,但即使在具有良好線性度規格的部件中也可能具有顯著的Kv變化.一些數據表可指定“平均”Kv,但由于Kv影響重要的PLL性能參數,如帶寬和相位裕度(穩定性),必須在成功的設計中理解并考慮整個Kv變化.

3.3Kv對PLL設計的影響

對于大多數低帶寬PLL,VCXO貼片晶振的FV特性被建模為簡單增益Kv.與任何控制系統一樣,調整增益將改變閉環動態.在絕大多數情況下,增加Kv將增加環路速度(更好的跟蹤),但也會增加過沖和峰值,并可能使閉環系統更接近不穩定性.較高的Kv也會使系統對控制輸入端的電壓噪聲更敏感,從而增加整體系統抖動.

典型的基于石英的VCXO通過變?nèi)荻O管實現其電壓控制功能,這導致彎曲的FV特性,如圖3(a)所示.這些器件的線性度規格通常在5％至10％的范圍內.這種彎曲特性會導致Kv特性在輸入電壓控制范圍內發生顯著變化,如圖3(c)所示.為了成功使用這樣的VCXO振蕩器,PLL設計人員必須考慮最小Kv,這限制了PLL帶寬和跟蹤能力,以及最大Kv,它決定了最壞情況下的抖動和噪聲性能,以及最壞情況下的系統穩定性.

為了復合,線性度和Kv曲線本身可能會隨溫度和Vdd等條件發生變化,迫使設計人員考慮這些條件對Kv的最壞情況影響.這些依賴關系可能沒有在給定的數據表中詳細記錄,但可能只能在保守的“最小”和“最大”Kv規范中捕獲.最后,設計者最初可以在最小APR的基礎上選擇VCXO晶振系列.因為隨著APR越高,VCXO的頻率穩定性越差,在相同的電壓控制范圍內實現相同的APR需要更高的Kv.這意味著可能需要選擇顯著高于系統性能和環路穩定性所需的Kv,以滿足APR規范！

1/5
