石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求，貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于2520晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。對于圓片晶振，X、Z 軸較難區分，所以石英晶振對精度要求高的產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。保證晶振產品的溫度特性。
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
32.768K |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.60-3.63 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -10℃to +70℃ |
請聯系我們查看更多資料http://ellentracy.cn |
|
H: -40℃to +105℃ |
|||
|
J: -40℃to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±30× 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCCMax. |
ST終端 |
|
VIL |
20 % VCCMax. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25℃,初年度,第一年 |
京瓷有源貼片晶振編碼列表:
| ManufacturerPartNumber | Manufacturer | Series | PartStatus | Frequency頻率 | Voltage-Supply電壓 | OperatingTemperature工作溫度 | Size/Dimension尺寸 | Height-Seated(Max)高度 |
| KC2520B32K7680CM2E00 | AVXCorp/KyoceraCorp | KC2520B | Active | 32.768kHz | 1.6V~5.5V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.028"(0.70mm) |
| KC2520B32K7680CM2E00 | AVXCorp/KyoceraCorp | KC2520B | Active | 32.768kHz | 1.6V~5.5V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.028"(0.70mm) |
| KC2520B32K7680CM2E00 | AVXCorp/KyoceraCorp | KC2520B | Active | 32.768kHz | 1.6V~5.5V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.028"(0.70mm) |
| KC2520B32K7680CM2ESH | AVXCorp/KyoceraCorp | KC2520B | Active | 32.768kHz | 1.6V~5.5V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.028"(0.70mm) |
| KC2520B32K7680CM2ESH | AVXCorp/KyoceraCorp | KC2520B | Active | 32.768kHz | 1.6V~5.5V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.028"(0.70mm) |
| KC2520B32K7680CM2ESH | AVXCorp/KyoceraCorp | KC2520B | Active | 32.768kHz | 1.6V~5.5V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.028"(0.70mm) |
京瓷有源貼片晶振產品列表
1.PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
2.存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理有源晶振內外盒與卷帶。外部壓力會導致卷帶受到損壞。
京瓷晶振的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平。
實施創新戰略，提高自主創新能力，確保公司可持續發展。實施節約戰略，提高建設節約環保型企業能力，2520進口石英振蕩器確保實現節能環保規劃目標。
京瓷晶振致力于環境保護，包括預防污染。在產品的規劃到制造、運行維修等整個過程中，努力提供環保型的產品和服務。在業務活動中，努力節約資源并節省能源，致力于減少廢棄物和再生資源的回收利用。在積極公開有關環境的信息的同時，通過支持環保活動，廣泛地為社會作貢獻。2520小貼片晶振致力于保護生物多樣性和可持續利用。切實運行環境管理系統PDmCA（Plan-Do-multiple Check-Act），努力提高環境性能，不斷改善運用系統。

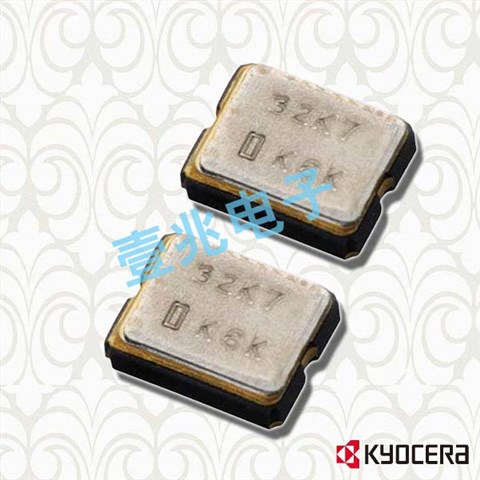

京瓷晶振,32.768K有源晶振,KC2520B晶振,KC2520B32K7680CM2E00晶振
