石英晶振產品電極的設計：石英有源振蕩器產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
125-160MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
2.25-3.63 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -10℃to +70℃ |
請聯系我們查看更多資料http://ellentracy.cn |
|
H: -40℃to +105℃ |
|||
|
J: -40℃to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±30× 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCCMax. |
ST終端 |
|
VIL |
20 % VCCMax. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25℃,初年度,第一年 |

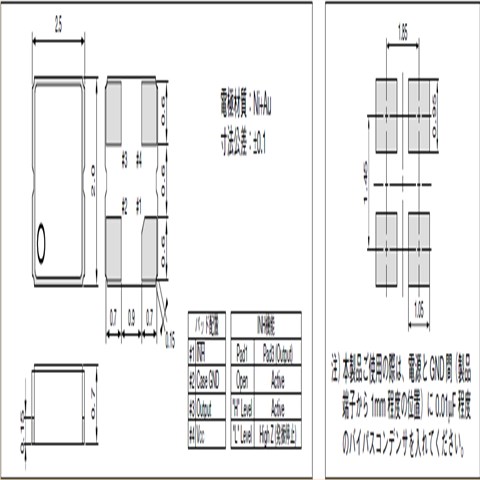

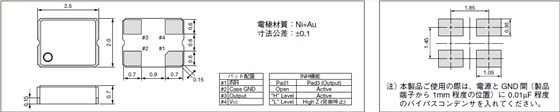

京瓷有源貼片晶振編碼列表:
| ManufacturerPartNumber | Manufacturer | Series | PartStatus | Frequency頻率 | Voltage-Supply電壓 | OperatingTemperature工作溫度 | Size/Dimension尺寸 | Height-Seated(Max)高度 |
| KC2520B7.37280C2GE00 | AVXCorp/KyoceraCorp | KC2520B-C2 | Active | 7.3728MHz | 2.25V~3.63V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.028"(0.70mm) |
| KC2520B7.37280C2GE00 | AVXCorp/KyoceraCorp | KC2520B-C2 | Active | 7.3728MHz | 2.25V~3.63V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.028"(0.70mm) |
| KC2520B7.37280C2GE00 | AVXCorp/KyoceraCorp | KC2520B-C2 | Active | 7.3728MHz | 2.25V~3.63V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.028"(0.70mm) |
| KC2520B27.0000C2GE00 | AVXCorp/KyoceraCorp | KC2520B-C2 | Active | 27MHz | 2.25V~3.63V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.028"(0.70mm) |
| KC2520B27.0000C2GE00 | AVXCorp/KyoceraCorp | KC2520B-C2 | Active | 27MHz | 2.25V~3.63V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.028"(0.70mm) |
| KC2520B27.0000C2GE00 | AVXCorp/KyoceraCorp | KC2520B-C2 | Active | 27MHz | 2.25V~3.63V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.028"(0.70mm) |
| KC2520B33.3333C2GE00 | AVXCorp/KyoceraCorp | KC2520B-C2 | Active | 33.3333MHz | 2.25V~3.63V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.028"(0.70mm) |
| KC2520B33.3333C2GE00 | AVXCorp/KyoceraCorp | KC2520B-C2 | Active | 33.3333MHz | 2.25V~3.63V | -40°C~85°C | 0.098"Lx0.079"W(2.50mmx2.00mm) | 0.028"(0.70mm) |

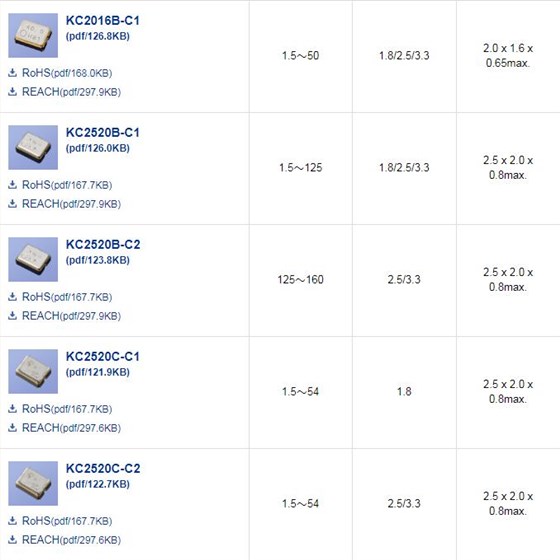

京瓷有源貼片晶振產品列表
石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
(1)陶瓷包裝晶振與SON產品
在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
(2)陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。
（3）柱面式產品
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞。當有源晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。

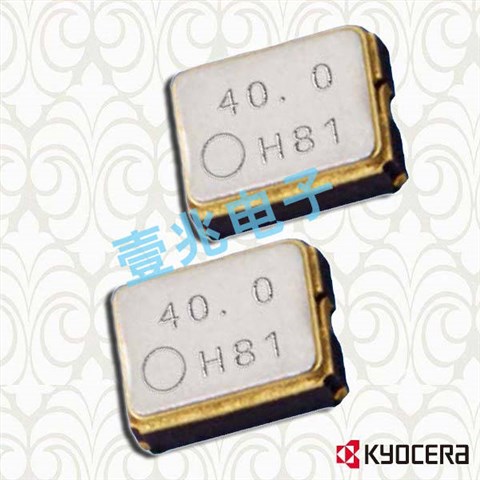

京瓷晶振,有源晶振,KC2520B-C2晶振,KC2520B7.37280C2GE00晶振
京瓷晶振的CSR活動基于以"作為人何謂正確"為判斷基準的"京瓷哲學"。希望通過實踐京瓷哲學,解決CSR課題,并構建與利益相關者相互信賴的關系,實現集團的可持續發展,同時為社會的健全發展做出貢獻。
京瓷晶振將“防止全球變暖、節能性”、“資源循環性”、“環保、產品安全性”這3個主題視為最重要的課題，2.5*2.0mm晶振在產品開發階段就明確地設定了相應的環保理念。
京瓷晶振集團希望銷售的所有產品都能為地球環保做貢獻，因此致力于開發環境友好型產品。為進行環境友好型產品的設計，京瓷晶振明確了“環境友好理念”。將對于防止全球變暖、節能、節省資源、削減有害物質做出積極貢獻的產品定為“環保商品”，并針對所有產品設定了以環境友好理念為基礎的評價基準。通過這些努力，在2015年度，京瓷晶體振蕩器環保商品的比例達到了99%。今后，京瓷晶振集團將繼續開展相關活動，為提供更多環境友好型產品而努力。
