產品簡介

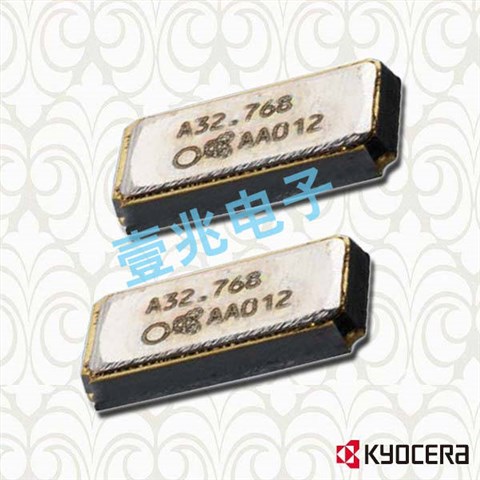

貼片石英晶體振蕩器,又簡稱為排帶包裝,這是這產品采用排帶盤式包裝,使產品在焊接時能采用SMT自動貼片機高的速的焊接,大大節約人工,提高的工作效率.千赫子時鐘晶體,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高的溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

京瓷晶振,有源晶振,KC3215A晶振,KC3215A32768C33AAE00晶振,此款SMD晶體并且可以承受回流焊接的高的波峰焊接,回流焊接等,貼片表晶主要特點是該產品排帶包裝,焊接模式主要使用SMT焊接,給現代SMT工藝帶來高的速的工作效率,32.768K系列產品本身具有體積小,厚度薄,重量輕等特點,此音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

日本京瓷32.768KHZ系列,在當今晶振市場說的上是質優價廉,產品本身外觀是多種化,體積有大有小,有二個腳SMD焊接模式,也有三個腳SMD焊接模式,一樣有四個腳焊接模式,還有時鐘晶體振蕩器焊接模式,產品具有無源32.768KHZ,也有帶電壓模式的32.768KHZ晶體系列,產品應用范圍非常廣闊,比如多種電子消費類,手機應用,藍牙多功能播放器,無線通訊產品,平板電腦等多個領域,因32.768KHZ晶體本身外觀款式多元化,所以適合多個產品應用.并且滿足歐盟ROHS環保要求,晶體本身有重量輕,體積小,薄型等多種優勢,得到市場認可.

項目	符號	規格說明	條件
輸出頻率范圍	f0	32.768KHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	VCC	1.5-3.6 V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃to +125℃	裸存
工作溫度	T_use	G: -10℃to +70℃	請聯系我們查看更多資料http://ellentracy.cn
		H: -40℃to +105℃
		J: -40℃to +125℃
頻率穩定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±30× 10-6
功耗	ICC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC極, L_CMOS≦15 pF
輸出電壓	VOH	VCC-0.4V Min.
輸出電壓	VOL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	VIH	80% VCCMax.	ST終端
輸入電壓	VIL	20 % VCCMax.	ST終端
上升/下降時間	tr / tf	4 ns Max.	20 % VCCto 80 % VCC極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10-6/ year Max.	+25℃,初年度,第一年

京瓷有源貼片晶振編碼列表:

ManufacturerPartNumber	Manufacturer	Series	PartStatus	Frequency頻率	Voltage-Supply電壓	OperatingTemperature工作溫度	Size/Dimension尺寸	Height-Seated(Max)高度
KC3215A32768C33AAE00	AVXCorp/KyoceraCorp	KC3215A	Active	32.768kHz	3.3V	-40°C~85°C	0.126"Lx0.061"W(3.20mmx1.50mm)	0.039"(1.00mm)
KC3215A32768C33AAE00	AVXCorp/KyoceraCorp	KC3215A	Active	32.768kHz	3.3V	-40°C~85°C	0.126"Lx0.061"W(3.20mmx1.50mm)	0.039"(1.00mm)
KC3215A32768C33AAE00	AVXCorp/KyoceraCorp	KC3215A	Active	32.768kHz	3.3V	-40°C~85°C	0.126"Lx0.061"W(3.20mmx1.50mm)	0.039"(1.00mm)

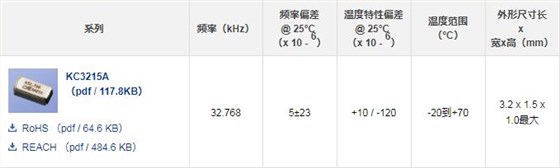

京瓷有源貼片晶振產品列表

kc3215a

1.操作

請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面。

2.使用環境（溫度和濕度）

請在規定的溫度范圍內使用石英晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下,會由于凝露引起故障。請避免凝露的產生。

晶振/石英晶體諧振器

激勵功率

在晶振上施加過多驅動力,會導致產品特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?。

負極電阻

除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加。

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整,可能只會導致不正常的振蕩。在使用之前,請指明該振動電路的負載電容。

京瓷晶振,有源晶振,KC3215A晶振,KC3215A32768C33AAE00晶振

京瓷晶振對應歐洲RoHS指令(電氣電子設備中限制使用特定有害物質指令)及各國法令法規(REACH法規等) 作為采用新材料的其中一個條件,規定實施環境影響評價法. 環境影響評價法用于調查32.768K有源晶振,壓電石英晶振材料中是否含有R o H S指令中的對象物質,是否含有法令法規中指定禁止使用的對象物質,來對應 RoHS指令和其他限制法令.(其中部分部件可能使用例外事項中的構件)

對應無鹵素,燃燒高濃度、包含以溴和氯為代表的“鹵族物質”的塑料等物質時,會產生有毒氣體(二惡英).本公司京瓷晶振將沒有使用溴、氯系列的阻燃材料的產品稱為“無鹵素產品”,石英晶振事業部實現了全部產品的無鹵素化,日本進口京瓷晶振向客戶提供對環境友好的環保產品.
