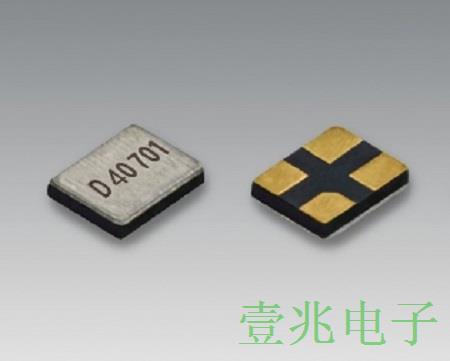

大真空1008mm超小體積兆級無源晶振DSX1008A
DSX1008A是由日本知名晶振制造公司自主研發并量產的一款水晶振動子,它是一款無源晶振,雖然是石英晶體諧振器,但是它勝在體積足夠小,1008mm的尺寸是現今晶振市場上最小的尺寸,這樣的貼片石英晶體的應用前景相當?shù)暮?/span>,即使它是在性能上比有源晶振遜色的無源晶振;一來是因?yàn)樵谌缃?/span>依舊還是無源晶振的應用比較廣泛,二來是因?yàn)樗〉捏w積符合電子產品小型化,便攜化的市場需求.接下來我們就來仔細研究一下該款超小體積石英晶振的性能及應用.
首先看看DSX1008A石英晶振的功能特性,它是一款尺寸為1008mm尺寸,厚度為0.3mm的超小超薄超輕的SMD晶體諧振器.該貼片石英晶體具備高精度,高可靠性的功能特性,在安裝使用的時候可進行高密度安裝.
其次是該款石英晶振產品的應用領域,這款晶振產品雖然是無源晶振,不具備像溫補晶振,壓控晶振,差分輸出振蕩器那樣的性能,但是它的應用范圍還是相當廣泛的;由于超小的體積,可應用于下一代緊湊型設備上,比如移動通信設備,短距離無線模塊,數字AV設備和PC;除此之外還可應用可穿戴設備.
DSX1008A貼片晶振的參數規格表如下:
類型名稱 |
DSX1008A |
|
頻率范圍 |
40兆赫 |
59.97兆赫 |
泛音順序 |
基本面 |
|
承載能力 |
8pF,10pF,12pF |
|
激勵水平 |
10μW(最大100μW) |
|
頻率公差 |
±10×10 -6,±20×10 -6(在25℃時) |
|
串聯電阻 |
80Ω以下 |
最大60Ω |
頻率溫度特性 |
±10×10 -6 / −30至+ 85°C(參考25°C) |
|
儲存溫度范圍 |
-40至+ 85°C |
|
包裝單位(1) |
3000根/盤(φ180) |
(1)無需防潮包裝管理濕氣敏感度等級:LEVEL1(IPC / JEDEC J-STD-033)

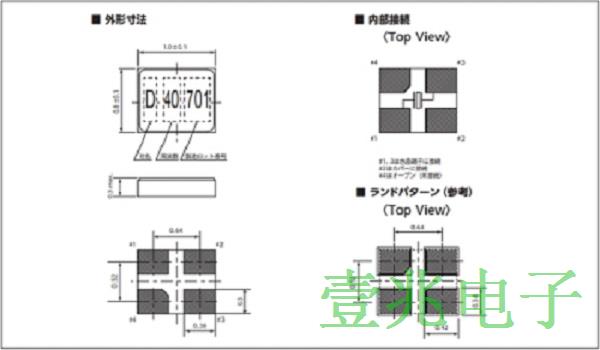

DSX1008A表貼式晶振的尺寸圖如下:
下面簡單介紹一下DSX1008A進口晶振的使用注意事項:
①影響:水晶產品是考慮到耐沖擊性而設計的,萬一掉落在地板上或受到過度沖擊時,為了慎重起見,請?jiān)跈z查特性后使用.
②安裝順序:SMD水晶產品支持自動安裝,請通過預先使用的搭載機進行搭載測試,確認對特性沒有影響.在基板斷裂等基板產生翹曲的工序中,請注意翹曲不要影響產品的特性和焊接狀態.通過超聲波熔敷進行的安裝及加工可能會導致過大的振動傳播到石英制品(振子、振蕩器、濾波器)的內部而導致特性劣化及不振蕩.
③儲存:根據晶振廠家的要求,需在高溫,潮濕的場所保管時,端子的焊接性可能會變差.請保存在陽光直射,不會結露的場所.
好了,以上就是DSX1008A石英晶振的全部信息了,如果您還需要了解相關這款產品的更多信息,可以咨詢我們,壹兆電子將竭誠為您服務,聯系電話: 86-0755-27876236
