IQD晶振的高級時鐘模塊晶振系列,為分布式網絡系統提供電氣定時功能.這些單元主要圍繞由GPS接收器產生的1PPS（每秒脈沖）定時同步信號,該定時同步信號是從從GPS衛星系統接收的發送定時信息導出的.

IQCM-100

該主模塊設計用于提供1PPS和10MHz輸出信號,在24小時內具有±1.5μs的保持穩定性,以滿足LTE-TDD等應用的電信標準要求.IQCM-100需要單獨的客戶從GPS接收器提供1PPS信號.

IQCM-110

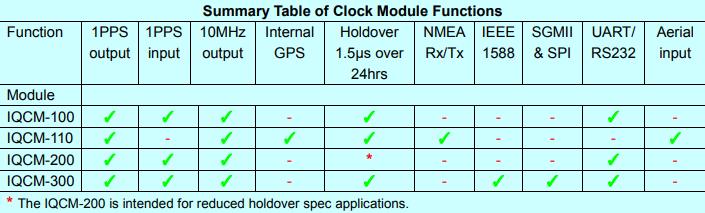

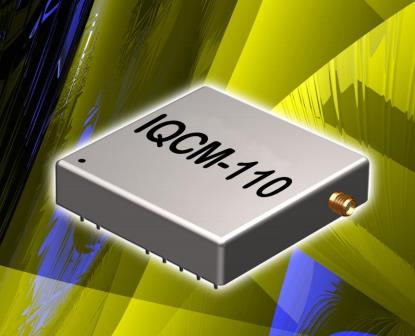

IQCM-110模塊具有與IQCM100類似的功能,小體積石英晶振具有內置GPS接收器單元.但是,客戶必須提供連接到設備上SMA連接器的合適天線.建議使用有源天線.

IQCM-200

該模塊還具有與IQCM-100器件類似的功能,但可提供增加時間或更小溫度變化限制的寬松保持規范,以滿足24小時內±1.5μs并不重要的應用.

IQCM-300

該模塊提供基于IEEE1588的PTP（精確時間協議）功能.PTP或IEEE1588是用于在網絡上的不同位置之間發送精確定時同步的有源晶振協議.IQCM-300能夠在系統內充當“大主時鐘”或“從時鐘”,因此能夠?qū)⑼较鬟f給系統中的其他時鐘.該模塊提供與IQCM-100相同的保持功能,但具有可通過PTP1588網絡進行通信的附加功能.IQCM-300需要單獨的客戶提供的GPS接收器.

應用注意事項

這些模塊的主要目的是維持GPS系統的1PPS（每秒脈沖數）信號,并用于通信網絡系統中以同步定時.如果您的系統依靠GPS信號來保持準確性并且GPS信號由于失鎖,惡劣天氣,干擾或其他問題而失敗,那么這些時鐘模塊晶振能夠保持1PPS信號,直到GPS鎖定恢復,從而啟用您的網絡系統保持在規范范圍內.

我需要什么規格模塊?

為了確定哪個模塊適合您的特定應用,需要考慮各種參數,例如：

a/我的系統需要什么保持規格?

b/如果沒有GPS信號,我會在什么時間段內?

c/模塊在遇到GPS信號丟失時會看到哪些環境條件?

為什么24小時內1.5μs?

為了完全滿足某些特定電信協議（如LTE）的要求,您的產品必須表明,如果GPS信號丟失,它可以在24小時內將精度保持在±1.5μs內.然而,進口有源晶振可能不需要這種保持水平,因此如果可以放寬該值,則可以降低單位成本.如果不需要,請記住不要過度指定此參數.

保持模式下的環境變化

這些時鐘模塊使用OCXO晶振結合軟件算法在無GPS信號期間保持1PPS精度,因此了解GPS丟失期間模塊將看到的溫度變化非常重要.

如果您的設備將用于空調房間,那么溫度變化可能非常小,可能是±2°C.然而,如果模塊位于例如天線的基座,那么在沒有GPS周期期間它可能經歷更寬的溫度變化.

重要的是要了解保持溫度規格與工作溫度范圍不同.工作溫度范圍可以是0到70°C,但在沒有GPS信號期間的溫度保持變化可能僅為±2°C,以在24小時限制內達到所需的1.5μs.這意味著模塊可以在其工作范圍內的任何特定溫度下運行,但是當GPS信號丟失時,模塊必須保持在其更小的保持溫度范圍內,例如±2°C,以便保持在1.5μs以內24小時.

由于需要補償保持溫度,因此GPS損失時的溫度變化越大,則補償越難以影響單位成本.
