在移動電子市場中,小尺寸和增加功能的趨勢繼續占主導地位.隨著OEM和ODM開發小型功能豐富的設備,他們必須在嚴格的功率預算內設計產品.此外,移動產品是在成本競爭激烈的環境中開發的,其中上市時間至關重要.改進形式和功能取決于能夠以合適的價格提供更小尺寸,更多功能和更高性能的組件.沒有跡象表明這些趨勢將會放緩,但傳統的晶體諧振器正在達到其尺寸減小,性能改進和成本降低的極限.隨著消費產品功能越來越豐富,它們需要新的定時解決方案.

表1:智能手機和平板電腦中的計時組件使用示例

全硅MEMS時序

移動設備制造商不再需要依賴不靈活的石英設備來為其產品提供計時或參考時鐘.最新的時序創新基于微機電系統(MEMS)技術,為移動消費電子產品帶來了顯著優勢.與傳統的32.768K石英晶體(XTAL)相比,這些硅MEMS定時解決方案為移動應用提供了多種優勢.

•尺寸更小-尺寸減小高達85％

•功率更低,電池壽命更長-功耗降低50％

•改善抗沖擊和振動,延長使用壽命-最高可達30倍

•卓越的穩定性-比工業溫度穩定2倍

•減少了元件數量-與貼片石英晶體所需的3個元件相比,芯片數量減少了1個

MEMS振蕩器改進了移動系統

典型的智能手機或平板電腦設計,取決于它支持的應用處理器,分區和其他功能,可以包含多個定時設備,包括一個或多個32kHz XTAL.

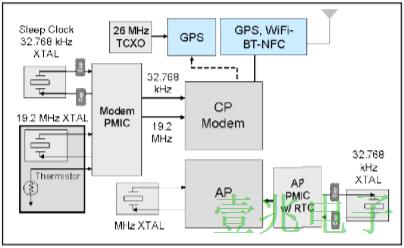

圖1:智能手機框圖

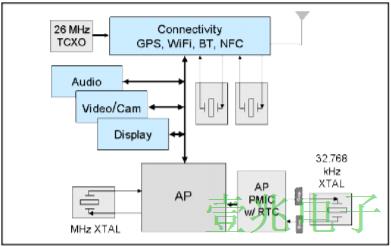

圖2:平板電腦框圖

在智能移動系統中,32kHz XTAL可以替換為SiT15xx 32kHz MEMS振蕩器(參見表2),以減小尺寸和功耗.MEMS可編程晶振,如低功耗SiT1602或SiT8008(見表3),可提供MHz參考時鐘,以提高性能.這些MEMS振蕩器具有低功耗和額外的省電特性,并且非常耐用,無鉛,符合RoHS和REACH標準.
使用32kHz MEMS振蕩器減小尺寸

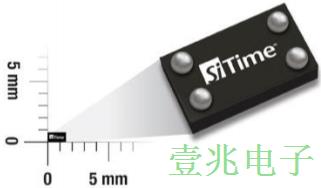

圖3:最小的32kHz器件(1.5x0.8x0.55HmmCSP)

典型的MEMS振蕩器是全硅器件,包括堆疊在高性能模擬振蕩器IC頂部的MEMS諧振器管芯.MEMS振蕩器采用標準低成本SMD塑料封裝,封裝尺寸小至2.0x1.2mm,非常適合需要XTAL封裝兼容性的應用.為了滿足對更小型移動設備的需求,SiT15xx可編程貼片晶振還提供1.5x0.8x0.55HmmCSP(芯片級封裝).石英供應商無法提供芯片級封裝.

SiT15xx 32kHz系列是在空間至關重要的移動應用中取代傳統石英晶體的理想選擇.與普通2.0x1.2mmSMD XTAL封裝相比,SiT15xxCSP解決方案可將占位面積減少多達85％.與XTAL不同,SiT15xx系列具有獨特的輸出,可直接驅動芯片組的XTAL-IN引腳.不再需要傳統石英XTAL所需的外部元件(見圖4和圖5).除了消除外部輸出負載電容器之外,SiT15xx器件還具有特殊的電源濾波功能,因此無需外部Vdd旁路去耦電容.此功能進一步簡化了設計,并使占地面積盡可能小.內部電源濾波旨在通過5MHz抑制高達±50mVpp的噪聲.

薄型(0.55mm高)小體積硅晶振輸出為設計人員提供了額外的元件布局靈活性.由于振蕩器可以通過走線驅動時鐘信號,因此無需將其放置在芯片組附近,從而使電路板設計人員能夠進一步優化電路板布局和空間.

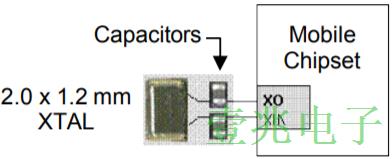

圖4:石英XTAL時序需要三個器件,總占位面積為7.98mm2(2012DFN+2ea0201上限)

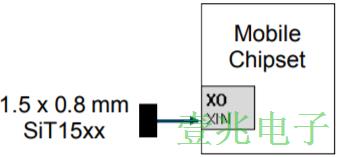

圖5:MEMS單芯片占位面積為1.2mm2(1508CSP),電路板面積減少了85％

使用32kHz MEMS振蕩器降低功耗

SiT15xx 32kHz系列具有超低功耗輸出,僅消耗納安的電流,并具有獨特的省電功能,可延長電池壽命.

•最低功耗32.768K有源晶振,750nA核心電源電流(典型值)

•低至1.2V的操作,支持幣形電池或超級電池備用電池

•可編程頻率低至1Hz以節省功耗

•與全擺幅LVCMOS相比,NanoDrive輸出可減少擺幅,功耗降低40％

SiT15xx器件的頻率可編程為1Hz至32.768kHz,功率為2.降低頻率會顯著降低輸出負載電流(C*V*F).例如,將頻率從32.768kHz降低到10kHz可將負載電流提高70％.同樣,將輸出頻率從32.768kHz降低到1Hz會使負載電流降低99％以上.(參見第4-5頁的示例.)由于諧振器在低頻時的物理尺寸限制,Quartz XTAL不能提供低于32.768kHz的頻率.

SiT15xx系列具有更低的頻率選項,可實現新的電池供電架構,是低頻參考時鐘始終運行的設備的理想選擇.目標應用包括每秒脈沖(PPS)計時和電源管理監控和計時.

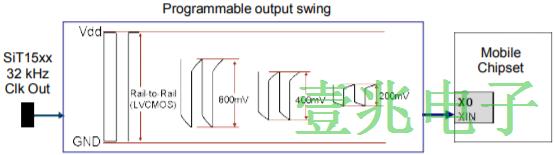

圖6:獨特的NanoDrive™輸出擺幅可編程低至200mV,以最大限度地降低功耗

SiTime晶振還具有Nano Drive,這是一種獨特的可編程輸出擺幅,如圖6所示.該可編程輸出級針對低電壓擺幅進行了優化,可最大限度地降低功耗并保持與下游振蕩器輸入的兼容性.輸出擺幅可從全擺幅降至200mV,以匹配芯片組并顯著降低功耗.
