西鐵城晶振,貼片晶振,CS20晶振,CS20-12.288MABJ-UT晶振
頻率:3.5-30MHZ

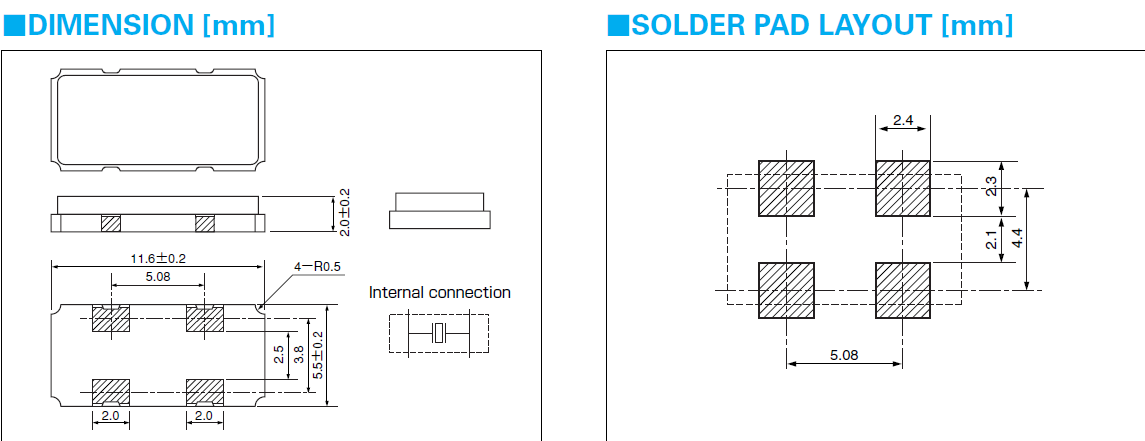

尺寸:11.6*5.5mm
石英晶振高精度晶片的拋光技術:溫補晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值。從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。
西鐵城晶振規格
單位
晶振頻率范圍
石英晶振基本條件
標準頻率
f_nom
3.5-30MHZ
標準頻率
儲存溫度
T_stg
-40°C ~ +125°C
裸存
工作溫度
T_use
-40°C ~ +85°C
標準溫度
激勵功率
DL
200μW Max.
推薦:1μW ~ 100μW
頻率公差
f_— l
±30 × 10-6 (標準),
+25°C 對于超出標準的規格說明,
頻率溫度特征
f_tem
±30 × 10-6/-20°C ~ +70°C
超出標準的規格請聯系我們.
負載電容
CL
16pF
超出標準說明,請聯系我們.
串聯電阻(ESR)
R1
如下表所示
-40°C — +85°C, DL = 100μW
頻率老化
f_age
±5 × 10-6 / year Max.
+25°C,第一年
西鐵城晶振編碼列表:
(±15 × 10-6 ~ ±50 × 10-6 可用)
請聯系我們以便獲取相關的信息,http://ellentracy.cn
Manufacturer Part Number原廠編碼
Manufacturer廠家
Description 參數
Series型號
Type 系列
Frequency
Frequency Stability頻率穩定度
ESR (Equivalent Series Resistance)電阻
Operating Temperature 工作溫度
Ratings
Mounting Type安裝類型
Package / Case包裝/封裝
Size / Dimension 尺寸
Height - Seated (Max)高度
CS20-12.288MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 12.2880MHZ 18PF SMD
CS20
MHz Crystal
12.288MHz
±50ppm
80 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.457" L x 0.217" W (11.60mm x 5.50mm)
0.087" (2.20mm)
CS20-12.288MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 12.2880MHZ 18PF SMD
CS20
MHz Crystal
12.288MHz
±50ppm
80 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.457" L x 0.217" W (11.60mm x 5.50mm)
0.087" (2.20mm)
CS20-12.288MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 12.2880MHZ 18PF SMD
CS20
MHz Crystal
12.288MHz
±50ppm
80 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.457" L x 0.217" W (11.60mm x 5.50mm)
0.087" (2.20mm)
CS20-20.480MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 20.4800MHZ 18PF SMD
CS20
MHz Crystal
20.48MHz
±50ppm
50 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.457" L x 0.217" W (11.60mm x 5.50mm)
0.087" (2.20mm)
CS20-20.480MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 20.4800MHZ 18PF SMD
CS20
MHz Crystal
20.48MHz
±50ppm
50 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.457" L x 0.217" W (11.60mm x 5.50mm)
0.087" (2.20mm)
CS20-3.579545MABJ-UT
Citizen Finedevice Co Ltd
CRYSTAL 3.579545MHZ 18PF SMD
CS20
MHz Crystal
3.579545MHz
±50ppm
200 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.457" L x 0.217" W (11.60mm x 5.50mm)
0.087" (2.20mm)
西鐵城晶振產品列表:
1.操作
請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面。
2.使用環境(溫度和濕度)
請在規定的溫度范圍內使用石英晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下,會由于凝露引起故障。請避免凝露的產生。
晶振/石英晶體諧振器
3.激勵功率
在晶振上施加過多驅動力,會導致產品特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?。
負極電阻
除非石英晶體振蕩器回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加。
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整,可能只會導致不正常的振蕩。在使用之前,請指明該振動電路的負載電容。
西鐵城晶振,貼片晶振,CS20晶振
西鐵城石英晶振符合 ISO 9001和ISO 14001認證,西鐵城嚴格遵守質量和環保性能的需求.隨著數字網絡在全球范圍內的普及,石英晶體組件將履行更為關鍵的作用.我們將著手解決發展下一代有價值的部件的挑戰.西鐵城進口晶振我們?nèi)匀恢铝τ跒槲覀兊墓蓶|,企業合作伙伴,社區和員工更大的利益相關者的滿意度.通過企業管理,值得普遍尊重,我們努力實現可持續經營,豐富社會.
西鐵城晶振深入貫徹落實科學發展觀,陶瓷面貼片諧振器牢固樹立安全發展理念,強化責任,狠抓落實,加強防范,堅決遏制重特大事故發生。
要毫不松懈地抓好安全環保工作,堅持把“環保優先、安全第一、質量至上、以人為本”的理念落實到生產建設全過程。
